EVAL-ADG1736

产品详情

EVAL-ADG1736ARDZ 是用于 ADG1736 的评估板。ADG1736 是一款模拟多路复用器，包含两个可独立选择的单刀双掷 (SPDT) 开关，采用 +1.08V 至 +5.5V 的低压单电源范围或 ±1.08V 至 ±2.75V 的低压双电源范围工作。EN 输入用于禁用所有开关。

ADG1736 设计尺寸小巧，但不影响性能。2mm × 2mm 平面网格阵列封装 (LGA) 封装非常适合需要考虑面积的各种应用。

ADG1736 具有仅为 2.4Ω 的低导通电阻和轨到轨输入信号范围。每个开关在打开时在两个方向上的导电性能都一样好。开关通过相应数字控制线上的逻辑 1 输入打开，数字控制输入符合 1.8V JEDEC 标准，可轻松与微控制器和现场可编程门阵列 (FPGA) 一起使用。

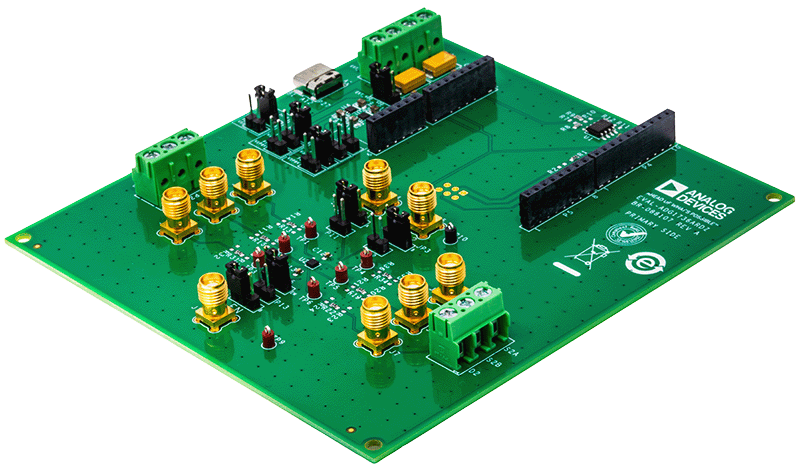

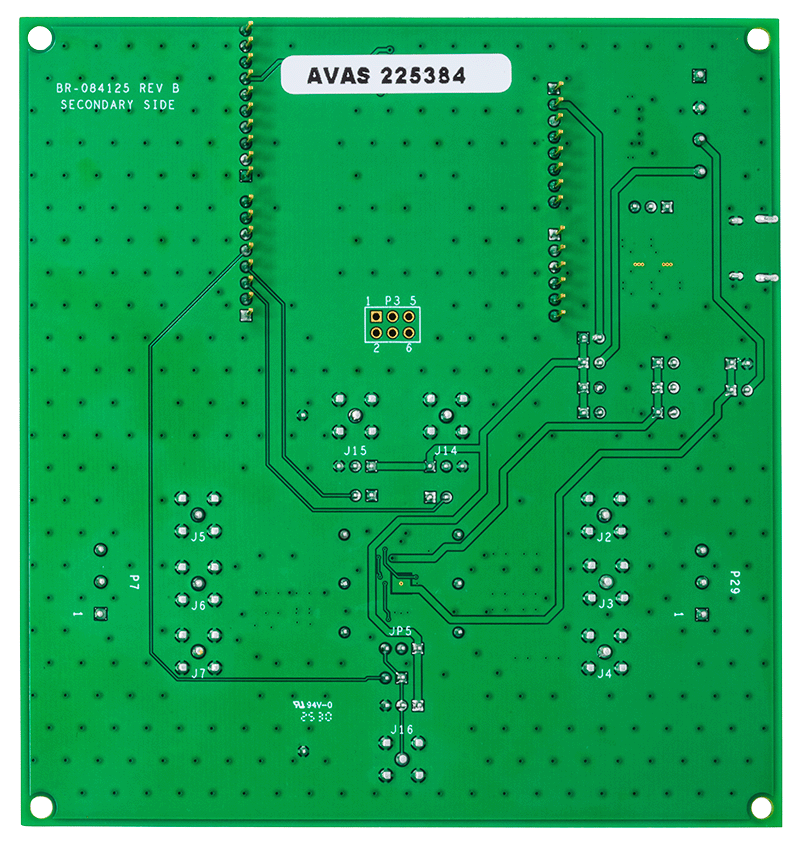

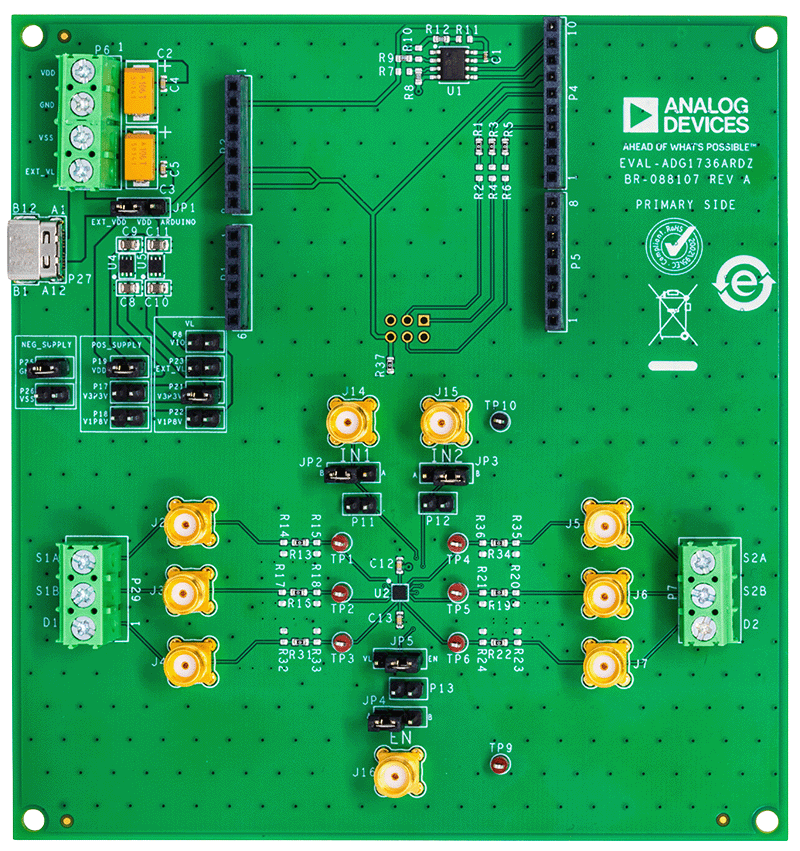

用户指南中的图 1 显示了 EVAL-ADG1736ARDZ 评估板。ADG1736 位于评估板的中心。提供电线螺丝端子，来连接每个源极和漏极引脚以及可选的 SMA (Subminiature Version A) 连接器。电路板上有多个电源选项，可为评估板提供电源。四端子螺丝连接器可用于从外部电源直接为 ADG1736 提供 V_DD、V_SS、GND 和 V_L 连接。或者，板载 3.3V 和 1.8V 电压调节器可为 V_DD 和 V_L 提供选项。板载电压调节器可以通过以下三种方式供电：通过螺丝端子的外部 5V 电源、评估板上的 5V USB Type-C 连接器，或使用连接的 SDP-K1 或兼容 Arduino 板上的可用 5V 电源。

有关 ADG1736 的完整规格可在 Analog Devices, Inc. 提供的 ADG1736 数据手册中找到，使用 EVAL-ADG1736ARDZ 评估板时必须参考本用户指南。
