  5. ADG736


概览

优势和特点

  • 1.8 V至5.5 V单电源供电
  • 汽车应用温度范围:-40℃至+125℃
  • 导通电阻:2.5 Ω(典型值)
  • 低导通电阻平坦度
  • −3 dB带宽:> 200 MHz
  • 轨到轨工作
  • 10引脚MSOP封装
  • 快速开关时间
    接通时间:16 ns
    断开时间:8 ns
  • 典型功耗:<0.01 μW
  • TTL/CMOS兼容型
  • 通过汽车应用认证

产品详情

ADG736是一款单芯片器件,内置两个独立可选的CMOS单刀双掷(SPDT)开关。这些开关采用亚微米工艺设计,具有低功耗、高开关速度、低导通电阻、低泄漏电流和宽输入信号带宽特性。

导通电阻曲线在整个模拟信号范围都非常平坦,可确保切换音频信号时拥有出色的线性度和低失真性能。同时较快的开关速度使该器件适合视频信号切换应用。

ADG736采用1.8 V至5.5 V单电源供电,因此非常适合便携式电池供电仪表应用。

接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。ADG736为先开后合式开关。

ADG736采用10引脚MSOP封装。

产品聚焦

  1. 1.8 V至5.5 V单电源供电。ADG736具有高性能、低导通电阻和快速开关时间,保证额定电源电压为3 V和5 V。
  2. 极低导通电阻RON(5 V时最大值为4.5 Ω,3 V时最大值为8 Ω)。电源电压为1.8 V时,整个温度范围内RON典型值为35 Ω。
  3. 低导通电阻平坦度。
  4. −3 dB带宽大于200 MHz。
  5. 低功耗,CMOS结构可确保功耗较低。
  6. 快速接通时间tON/断开时间tOFF.
  7. 先开后合式开关动作。
  8. 10引脚MSOP封装。

应用

  • USB 1.1信号开关电路
  • 蜂窝电话
  • PDAs
  • 电池供电系统
  • 通信系统
  • 采样保持系统
  • 音频信号路由
  • 音频和视频开关
  • 机械式舌簧继电器的替代产品
  • 产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

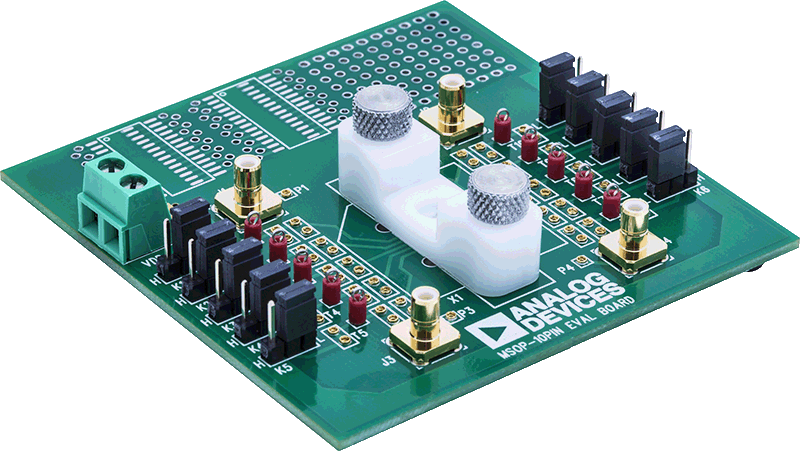

    评估套件 (1)
