概览
优势和特点
- 频率范围（全球ISM频段）
2400 MHz至2483.5 MHz - 兼容IEEE 802.15.4-2006 (250 kbps)
- 低功耗
接收模式：19 mA（典型值）
发射模式：21.5 mA（典型值）(PO = 3 dBm)
32 kHz晶振唤醒模式：1.7 μA - 高灵敏度
−95 dBm (250 kbps) - 可编程输出功率
−20 dBm至+4.8 dBm，步进为2 dB步长 - 集成稳压器
输入电压范围：1.8 V至3.6 V - 出色的接收机选择性和抗阻塞能力
零中频架构
符合EN300 440 Class 2、EN300 328、FCC CFR47 Part 15、ARIB STD-T66标准 - 数字RSSI测量
- 快速自动VCO校准
- 自动RF频率合成器带宽优化
- 片内低功耗处理器执行
无线电控制
数据包管理 - 数据包管理支持
前同步码地址/SFD/FCS的插入和检测
IEEEE 802.15.4-2006帧滤波
IEEEE 802.15.4-2006 CSMA/CA非时隙模式 - 灵活的256字节发射/接收数据缓冲器
- SPORT模式
- 灵活的多RF端口接口
外部PA/LNA支持硬件
支持开关天线分集 - 唤醒定时器
- 外部元件极少
集成PLL环路滤波器、接收/发射开关、电池监控器、温度传感器、32 kHz RC和晶振 - 支持块读取/写入操作的灵活SPI控制接口
- 小尺寸封装：5 mm x 5 mm 32引脚LFCSP
产品详情
ADF7241是一款高集成度的低功耗、高性能收发器，在全球通用的2.4 GHz ISM频段工作。其设计注重灵活性、鲁棒性、易用性和低功耗特性。在数据包和数据流两种模式下，均支持IEEE 802.15.4-2006 2.4 GHz PHY要求。而且只需极少的外部元件，就能达到下列标准：FCC CFR47 Part 15、ETSI EN 300 440（2类设备）、ETSI EN 300 328 (FHSS, DR > 250 kb/s)、ARIB STD T-66。ADF7241符合IEEE 802.15.4-2006 2.4 GHz PHY要求，可提供250 kbps的固定数据速率和DSSS-OQPSK调制功能。ADF7241的发射路径基于一个使用低噪声小数N分频RF频率合成器的直接闭环VCO调制方案。该VCO能够自动校准，工作频率是基频的两倍，因而可减少杂散发射并避免PA牵引效应。RF频率合成器的带宽自动针对发射和接收操作而优化，以实现优质的相位噪声、调制质量和频率合成器建立时间性能。发射机输出功率可以在−20 dBm至+4 dBm范围内进行编程，且自动PA斜坡能力可满足瞬时杂散性能要求。该IC还集成一个偏置和控制电路，可大大简化与外部PA的接口。
欲了解更多信息，请参阅数据手册。
应用
- 无线传感器网络
- 自动抄表/智能计量
- 工业无线控制
- 医疗保健
- 无线音频/视频
- 消费类电子设备
- ZigBee
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (1)
参考资料
-
AN-1268: 使用ADF7241/ADF7242和Skyworks SE2431L的参考设计 (Rev. 0)11/1/2013PDF221 kB
-
AN-1151: 将Johanson 2450BM14E0007阻抗匹配集成滤波器巴伦用于ADF7241和ADF7242 (Rev. 0)5/18/2012PDF419 kB
-
AN-1082: 自动IEEEE 802.15.4工作模式 (Rev. A)9/3/2010PDF202 kB
-
• AN-1082 RCCM IEEEX Code
ZIP
-
ADuCM3027/ADuCM3029 Ultra Low Power Microcontrollers11/10/2016PDF426 K
-
连续无创式血压解决方案4/23/2020
-
ADI公司流式细胞分析仪解决方案6/19/2019
-
智能可穿戴医疗保健设备解决方案12/27/2016
-
ADI无线传感器网络(WSN)解决方案12/26/2016
-
ADI Fast Start物联网平台12/26/2016
-
超低功耗连接10/26/2016PDF2 M
-
技术和无线电设计生态系统7/22/2020PDF4 M
-
RF Meets Power Lines: Designing Intelligent Smart Grid Systems that Promote Energy Efficiency3/5/2010
-
Smart Metering Technology Promotes Energy Efficiency for a Greener World7/27/2009
-
Wireless Short Range Devices and Narrowband Communications7/1/2007
-
Understand Wireless Short-Range Devices for Global License-Free Systems3/7/2007
-
The Use of Short Range Wireless in a Multi-Metering System12/1/2006PDF220 kB
-

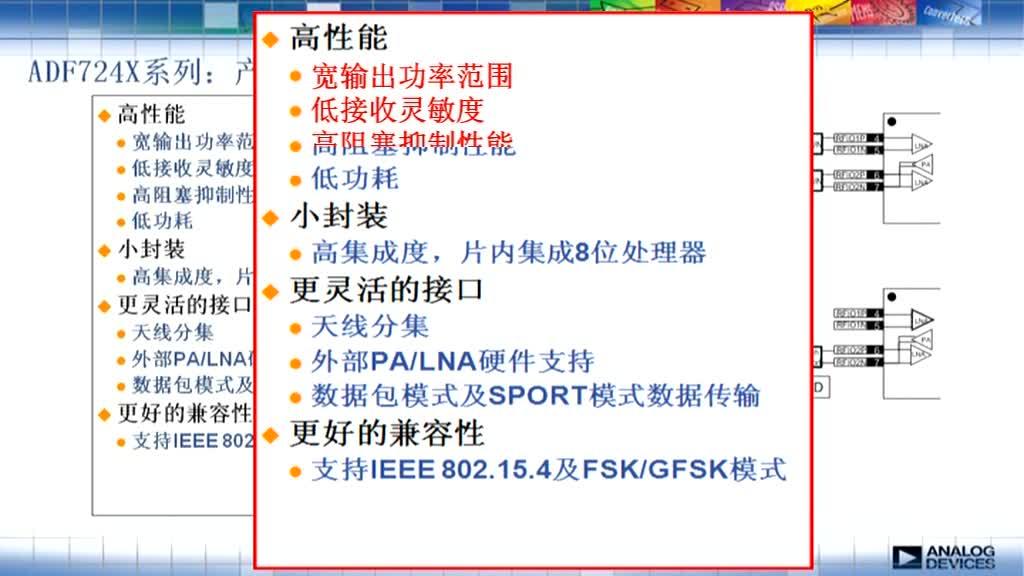

ADF724X：高性能、低功耗、ISM频段 收发芯片11/28/2018
