概览
优势和特点
- 集成50 V MOSFET,2.9 A限流峰值
- 输入电压范围:6 V至21 V
- 可调输出电压最高可达45 V
- 可调工作频率范围:350 kHz至1 MHz
- 过压保护(OVP):47.5 V(典型值)
- 升压转换器内置软启动功能
- 可调LED电流,每个通道最高可达30 mA
- 通过裕量控制实现高效率
- 可调调光频率范围:200 Hz至10 kHz
- LED开路和短路保护
- 欲了解更多特性,请参考数据手册
产品详情
ADD5203是一款基于高效率、电流模式、升压转换器技术的白光LED驱动器,适合背光应用。它具有一个0.15 Ω、2.9 A内部开关,可通过引脚在350 kHz至1 MHz范围内调整工作频率。ADD5203内置8个稳流源,可实现均匀的亮度。每个电流源的输出电流最高可达30 mA,LED驱动电流可由外部电阻通过引脚进行调整。ADD5203最多能够驱动八个并联的LED串,各串由多个LED串联在一起,各串之间的电流匹配精度为±1.5%。
ADD5203提供多种调光模式,可通过外部调光模式选择引脚进行选择。LED调光控制接口可通过PWM输入和/或SMBus实现。该器件提供可调的输出调光频率,可通过外部电阻和电容在200 Hz至10 kHz范围内调整。输入电压范围为6 V至21 V,但该器件可以在低至5.6 V的电压下工作。ADD5203还具有多种安全保护特性,防止器件在故障状况下受损。如果任意LED开路或短路,该器件将自动禁用故障电流源。内部软启动功能可以防范启动时的浪涌电流。热关断保护功能可以防止器件因过热而受损。
ADD5203采用薄型、散热增强型4 mm × 4 mm × 0.75 mm、28引脚引线框架芯片级封装(LFCSP_WQ),符合RoHS标准,额定温度范围为−25°C至+85°C工业温度范围。
应用
- 笔记本电脑、UMPC和监视器
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时,ADI公司不再推荐新设计使用。

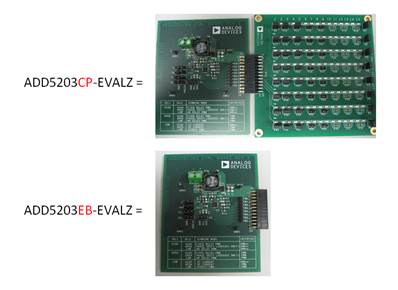

评估套件 (1)
