概览
优势和特点
- 基于感性升压转换器的白光LED驱动器
-- 集成50 V MOSFET,2.9 A限流峰值
-- 输入电压范围:6 V至21 V
-- 最大输出可调电压高达45 V - 可调工作频率范围:350 kHz至1 MHz
- 升压转换器内置软启动功能
- 最多驱动8个LED电流源
-- 可调LED电流,每个通道最高可达30 mA
-- 通过裕量控制实现较高效率
-- 可调输出调光频率:200 Hz至10 kHz
-- LED开路/短路故障保护
- 其他LED电流
-- 可选亮度控制接口模式
-- PWM输入
-- SMBus串行接口 - 可选调光控制
-- 8位分辨率的固定延迟PWM调光控制
-- 8位分辨率的无延迟PWM调光控制
-- 8位分辨率的相移PWM调光控制 - 可选调光控制
-- 直接PWM调光控制
-- 8位分辨率的直流调光模式 - 通用特性
-- 热关断
-- 欠压闭锁
-- 28引脚、4 mm × 4 mm LFCSP封装
产品详情
ADD5201是一款基于高效率、电流模式、升压转换器技术的白光LED驱动器,适合背光应用。它具有一个0.15 Ω、2.9 A内部开关,可通过引脚在350 kHz至1 MHz范围内调整工作频率。ADD5201内置8个稳流源,可实现均匀的亮度。每个电流源可驱动的最高电流为30mA。ADD5201最多能够驱动八个并联的LED串,各串由多个LED串联在一起,各串之间的电流调节精度为±1.5%。该设备通过一个外接电阻提供单通道最高可驱动30mA的可调LED电流。ADD5201提供多种亮度控制方法。LED调光控制可通过SMBus和/或脉冲宽度调制(PWM)输入实现。调光模式可通过两个外部调光模式选择引脚进行选择。该器件的引脚可调输出调光频率范围为200Hz至10kHz。
ADD5201的输入电压范围为6V至21V,但该器件也可在低达5.4V的电压下工作。ADD5201具有多种安全保护特性,防止器件在故障状况下受损。如果任一LED开路或短路,该器件将自动禁用故障电流调节器。内部软启动功能可以防范启动时的浪涌电流。热关断保护可防止器件因过热而受损。
ADD5201采用薄型、散热增强型4 mm × 4 mm × 0.75 mm、28引脚引线框架芯片级封装(LFCSP),符合RoHS标准,额定温度范围为−25°C至+85°C工业温度范围。
应用
- 笔记本电脑、UMPC和监视器
产品分类
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时,ADI公司不再推荐新设计使用。

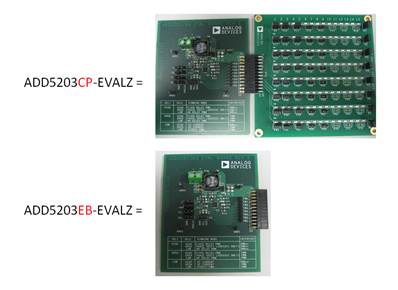

评估套件 (1)
