概览

优势和特点

  • 最多可测量 16 个串联电池单元
  • 最大寿命 TME:±每节电池为 3.3 V 时,为1.8 mV (–40°C 至 +125°C)
  • 同时连续测量电池电压
  • 可配置的集成低通滤波
  • 用于高压电池组的可堆叠架构
  • 内置式 isoSPI 接口
    • 2 Mbps 隔离式串行通信
    • 使用一根双绞线,每段最长 20 米
    • 低 EMI 易感性和辐射
    • 双向断线保护
    • 电容器或变压器耦合
  • 可热插拔,无需外部保护
  • 具有可编程脉宽调制的每通道高达 300 mA 的无源电池平衡
  • 多达 10 个通用模拟输入或数字 I/O
    • 温度或其他传感器输入
    • 可配置为 I2C 或 SPI 主器件
  • 包括低功耗电池监控 (LPCM),可在关机状态下进行电池和温度监控
  • 休眠方式电源电流为 4μA
  • 对母线的规定
  • AEC-Q100 认证,适用于汽车应用

产品详情

ADBMS6830是一款多单元电池组监控器,可测量多达16个串联电池单元,在全温度范围内,使用寿命总测量误差(TME)小于2 mV。ADBMS6830的测量输入范围为−2 V至+5.5 V,适合大多数电池化学应用,并可测量母线上的电压。为绕过母线而不指定任何测量通道做出了规定。

可以使用两个单独的模数转换器(ADC)同时和冗余地测量所有电池。具有4.096 MHz高采样速率的连续运行ADC可减少外部模拟滤波,并获得无混叠测量结果。后续可编程无限脉冲响应(IIR)滤波器可以实现更高的降噪效果。

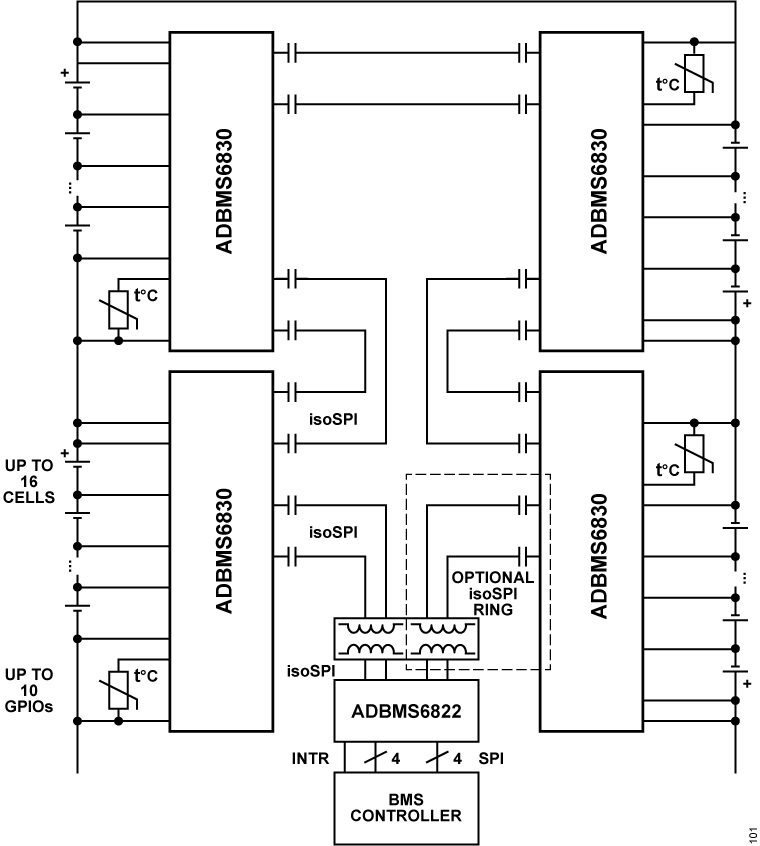

可将多个ADBMS6830串联,以便同时监测更长串的高压电池组。

每个ADBMS6830都有一个隔离式串行端口接口(isoSPI ),用于进行不受RF干扰的远距离高速通信。多个器件以菊花链形式与主机处理器连接。该菊花链可双向操作,即使通信路径出错,也能确保通信完整性。

ADBMS6830可由电池组供电,或由隔离式电源供电。ADBMS6830包括具有独立脉冲宽度调制(PWM)占空比控制的无源平衡和每节电池高达300 mA的放电电流。其他特性包括一个板载5 V稳压器、多达10个通用输入/输出和睡眠模式,电流消耗降至4 μA。

应用

  • 电动和混合动力汽车
  • 备用电池系统
  • 电网储能
如需完整文档,请填写保密协议(NDA)。通过电子邮件将您的项目详情、公司信息和联系方式发送至 BMS_Doc_Request@analog.com。如需其它支持,请联系  ADI公司当地经销商

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
