ADA4895-1

低功耗、1NV/√Hz, G ≥ 10稳定、轨到轨输出放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
SPICE 模型 ADA4895 SPICE Macro Model Download 5.79 KB LTspice ADA4895-1 - Operational Amplifiers (Op Amps) Download 1.61 KB
产品模型 5
特性
  • 低宽带噪声：
    1 nV/√Hz
    1.6 pA/√Hz
  • 低1/f噪声：2 nV/√Hz at 10 Hz
  • 低失真(SFDR)： −96 dBc
    at 100 kHz, VOUT = 2 V p-p
  • 低功耗：每个放大器3 mA
  • 低输入失调电压：
    350 μV（最大值）
  • 高速
    -3 dB带宽：236 MHz
    (G = +10)
    压摆率：943 V/µs
    0.1%建立时间：22 ns
  • 轨到轨输出
  • 宽电源电压范围：3 V至10 V
  • 禁用特性
更多细节
show more Icon
ADA4895-1是一款G ≥ 10稳定、单通道、高速电压反馈型放大器，具有低输入噪声、轨到轨输出特性，每个放大器的静态电流为3 mA。1/f噪声为2 nV/√Hz (10 Hz)，无杂散动态范围为-72 dBc (2 MHz)，堪称超声、低噪声前置放大器和高性能ADC驱动器等各种应用的理想解决方案。正是ADI公司专有的新一代SiGe双极性工艺和创新结构，才造就了如此高性能的放大器。

ADA4895-1在增益为+10下的大信号带宽为146 MHz，压摆率为943 V/µs，0.1%建立时间为22 ns。它具有宽工作电压范围（3 V至10 V），特别适合需要高动态范围、高增益、高精度以及高速度的系统。

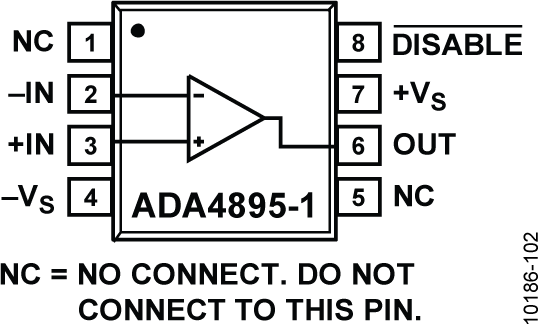

ADA4895-1采用8引脚SOIC封装和6引脚SOT封装，工作温度范围为−40°C至+125°C扩展工业温度范围。

应用
  • 低噪声前置放大器
  • 超声放大器
  • PLL环路滤波器
  • 高性能ADC驱动器
  • DAC缓冲器
Show More Arrow image
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
SPICE 模型 ADA4895 SPICE Macro Model Download 5.79 KB LTspice ADA4895-1 - Operational Amplifiers (Op Amps) Download 1.61 KB
产品模型 5
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADA4895-1

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/20/2012
英文

ADA4895-1/ADA4895-2: Low Power, 1 nV/√Hz, G ≥ 10 Stable, Rail-to-Rail Output Amplifier Data Sheet (Rev.B)

打开PDF文件

redirect
584.6 K
download

下载 PDF

PDF Vector

pdf

更新 12/20/2012
日文

ADA4895-1/ADA4895-2: 低消費電力、1 nV/√Hz、G ≥ 10安定レールtoレール出力アンプ (Rev.A)

打开PDF文件

redirect
870 kB
download

下载 PDF

用户手册

3

PDF Vector

PDF

更新 10/15/2015
英文
UG-838: Evaluation Board for Single, High Speed Op Amps Offered in 5-Lead SOT-23 and 6-Lead SOT-23 Packages redirect icon

184.4 K

download

下载 PDF

PDF Vector

PDF

更新 04/14/2015
英文
UG-755: 8-Lead SOIC Amplifier Evaluation Board User Guide (Rev.A) redirect icon

248.82 K

download

下载 PDF

PDF Vector

PDF

更新 04/14/2015
日文
UG-755: 8 ピン SOIC アンプ評価用ボード・ユーザーガイド redirect icon

276 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

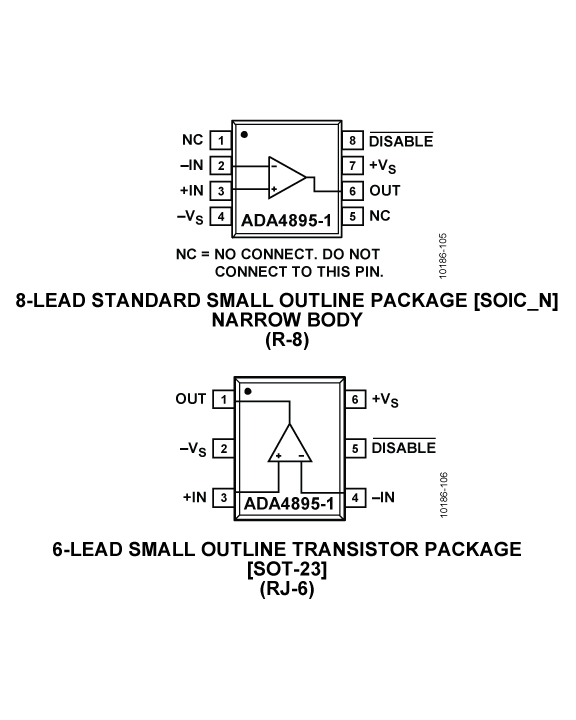

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADA4895-1ARJZ-R2 6-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4895-1ARJZ-R7 6-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4895-1ARZ 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4895-1ARZ-R7 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4895-1ARZ-RL 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

EVAL-HSAMP-1

通用型单通道高速运算放大器评估板

zoom

EVAL-HSAMP-1

通用型单通道高速运算放大器评估板

download icon

下载

 print icon

打印
EVAL-HSAMP-1
通用型单通道高速运算放大器评估板

特性和优点

  • 可实现快速试验板试验/原型操作
  • 用户自定义电路配置
  • 边缘安装超小型A(SMA)连接器
  • 可轻松连接至测试设备和其它电路

立即购买 更多内容

产品详情

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。

资料

pdf icon

pdf

UG-084：单通道高速运算放大器评估板（8引脚、SOIC封装，带专用反馈引脚和裸露焊盘） Download

308 kB

pdf icon

pdf

UG-112: Universal Evaluation Board for Single, High Speed Op Amps Offered in SC-70 Packages Download

270 kB

pdf icon

pdf

UG-135：单通道、高速运算放大器评估板（8引脚SOIC封装，带裸露焊盘） Download

261 kB

pdf icon

PDF

UG-755: 8-Lead SOIC Amplifier Evaluation Board User Guide (Rev.A) Download

248.82 K

pdf icon

PDF

UG-838: Evaluation Board for Single, High Speed Op Amps Offered in 5-Lead SOT-23 and 6-Lead SOT-23 Packages Download

184.4 K

pdf icon

PDF

UG-919: Universal Evaluation Board for Single, 8-Lead LFCSP Operational Amplifiers (Rev.0) Download

196.34 K

更多 Arrow image

评估套件1

EVAL-HSAMP-1

通用型单通道高速运算放大器评估板

工具及仿真模型 5

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

ADA4895-1 - Operational Amplifiers (Op Amps) Download

1.61 K
