概览

优势和特点

  • 低噪声、低输入偏置电流FET输入放大器
    • 极低输入偏置电流: ±0.25 pA(典型值,25°C)
    • 低输入电压噪声
      92 nV/√Hz(10 Hz,5 V时)
      5 nV/√Hz(100 kHz,±5 V时)
    • 增益带宽积: 175 MHz
    • 输入电容
      3 pF(典型值,差分模式)
      2 pF(典型值,共模)
  • 集成增益开关
    • 采样和反馈开关断开漏电流: ±0.5 pA(典型值)
    • 最差情况下的tON/tOFF时间: 105 ns(典型值)/65 ns(典型值)
  • 集成模数转换器(ADC)驱动器
    • 差分模式和单端模式
    • 可调输出共模电压:-5 V至+3.8 V(典型值,针对±5 V电源)
    • 宽输出电压摆幅: ±4.8 V(最小值,针对±5 V电源)
    • 线性输出电流: 18 mA rms(典型值,针对±5 V电源)
  • 欲了解更多特性,请参考数据手册



产品详情

ADA4350是用于光电监测器或其它传感器的模拟前端,其输出电流与检测的参数或电压输入成比例,系统要求用户在极精密增益水平之间做出选择,从而使其动态范围达到最大。

ADA4350集成了FET输入放大器、切换网络和ADC驱动器,所有功能均可通过串行外设接口(SPI)或单个IC中的并行控制逻辑控制。 FET输入放大器具有极低的电压噪声和电流噪声,极其适合各种光电检测器、传感器或精密数据采集系统。

其切换网络允许用户独立选择多达六个不同的、外部可配置的反馈网络。针对反馈网络使用外部器件,用户可以更轻松地匹配系统所需的光电检测器或传感器电容。 如果需要,这一特性还支持使用低热漂移电阻。

开关设计可较大限度地减少误差源,这样信号路径中几乎不会增加任何误差。 输出驱动器可用于单端或差分模式,非常适合驱动ADC输入。

ADA4350可采用+3.3 V单电源或±5 V双电源供电,因而用户可灵活选择检测器的极性。 它采用无铅、28引脚TSSOP封装,额定温度范围为−40°C至+85°C。
多功能引脚名称可能仅通过相关功能来引用。


应用

  • 电流-电压(I至V)转换
  • 光电二极管前置放大器
  • 化学分析仪
  • 质谱测定
  • 分子光谱
  • 激光/LED接收器
  • 数据采集系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

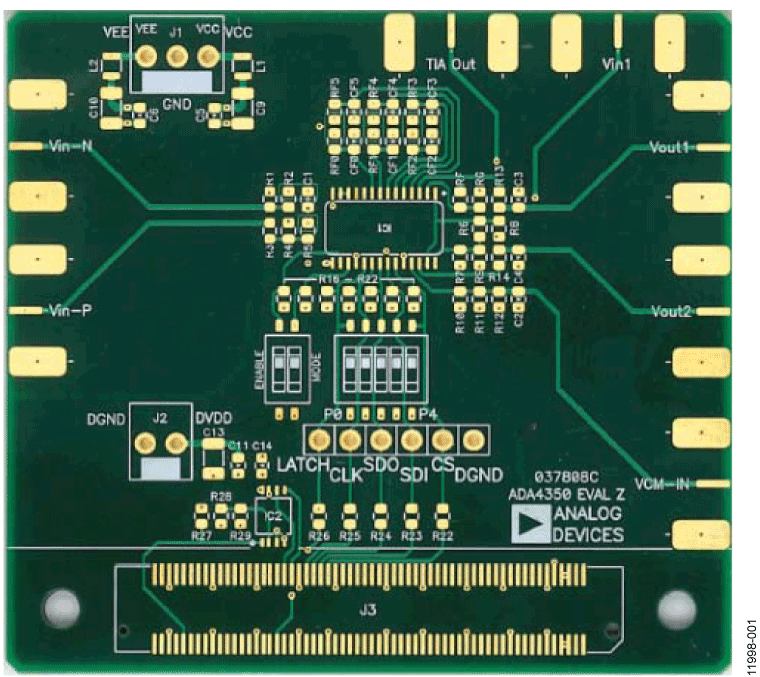

评估套件 (1)

工具及仿真模型

SPICE模型

设计工具

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管,或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数,并立即查看图中的脉冲响应、频率响应和噪声增益结果。
