概览

优势和特点

  • 低失调电压：60 μV（最大值、25°C、8引脚和14引脚SOIC）
  • 低失调电压漂移：1 μV/°C（最大值、8引脚和14引脚SOIC）
  • 低输入偏置电流：1 nA（最大值，25℃）
  • 低压噪声密度：8 nV/√Hz（1 kHz，典型值）
  • 大信号电压增益(AVO)：100 dB（最小值，全电源电压和工作温度范围）
  • 支持高于或低于供电轨电压32 V的输入过压保护
  • 集成EMI滤波器
    70 dB（1000 MHz下的典型抑制）
    90 dB（2400 MHz下的典型抑制）
  • 轨到轨输出摆幅
  • 低电源电流：每个放大器500 µA（典型值）
  • 宽带宽
    增益带宽积 (AV = +100)：3.5 MHz（典型值）
    单位增益交越 (AV = +1)：3.5 MHz（典型值）
    -3 dB带宽(AV = +1)：6 MHz（典型值）
  • 欲了解更多特性，请参考数据手册

产品详情

ADA4177-2 ADA4177-2和ADA4177-4分别为双通道和四通道放大器，具有低失调电压（2 μV典型值）和低漂移（1 μV/°C最大值），以及低输入偏置电流、低噪声和低功耗（500 μA典型值）特性。 使用1000 pF以上容性负载时输出稳定，无需外部补偿。

ADA4177-2 和ADA4177-4的输入确立了精密放大器鲁棒性的新标准，可为偏离任一电源32 V的信号提供输入保护，以及为1000 MHz时的电磁干扰(EMI)提供70 dB抑制能力。 该放大器的应用包括传感器信号调理（例如热电偶、RTD、应变计）、过程控制前端放大器和光学及无线传输系统中的精密二极管功率测量。

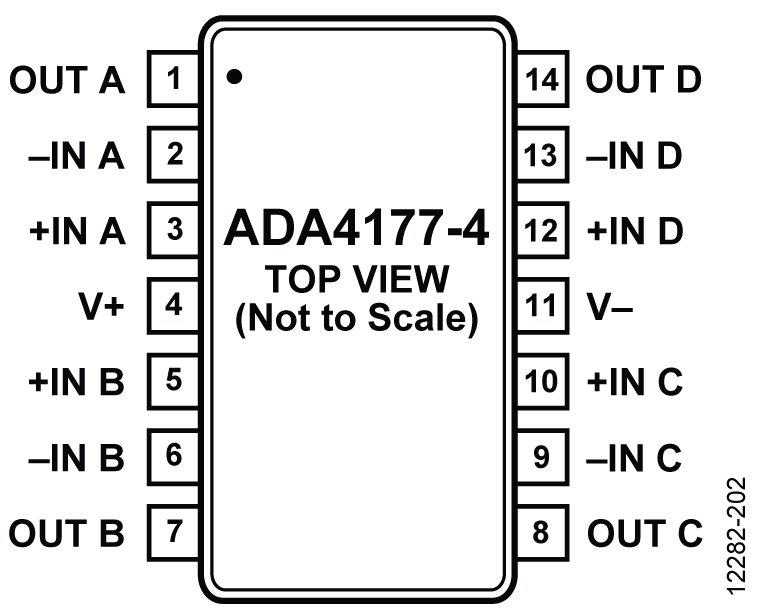

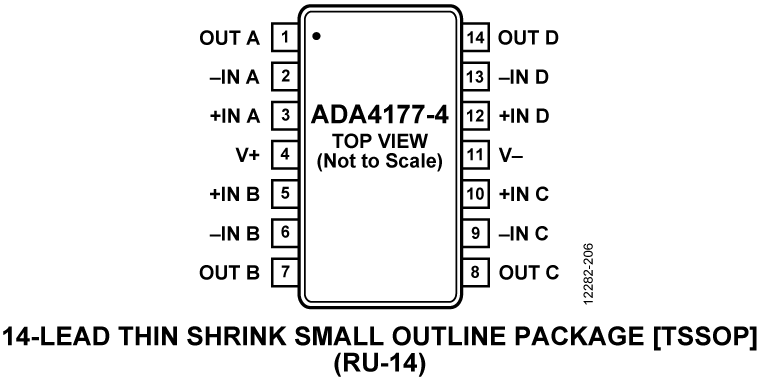

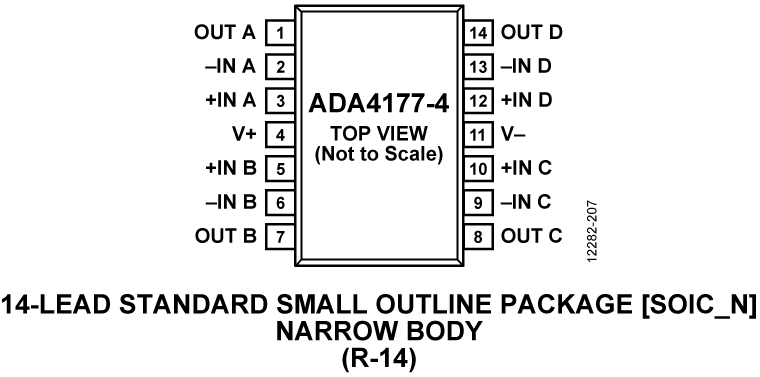

ADA4177-2和ADA4177-4工作温度范围为−40°C至+125°C工业温度范围。 ADA4177-2提供8引脚SOIC和8引脚MSOP两种封装。 ADA4177-4提供14引脚TSSOP和14引脚SOIC两种封装。

应用

  • 无线基站控制电路
  • 光纤网络控制电路
  • 仪器仪表
  • 传感器和控制元件
    热电偶、电阻式温度检测器(RTD)、应变计、分流测量
  • 精密滤波器

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

参考资料

  • 查看全部 (14)
  • 数据手册 (1)
  • 应用笔记 (1)
  • 产品聚焦 (1)
  • 设计手册 (1)
  • 中文系统方案 (1)
  • 技术指南 (4)
  • 视频 (2)
  • 技术文章 (1)
  • 在线研讨会 (2)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    ADA4177
    ADA4177-1
    ADA4177-2
    ADA4177-4

    SPICE模型

    设计工具

    运算放大器误差预算计算器

    这款在线工具用图形方式说明运算放大器的范围、增益和精度问题。

    模拟滤波器向导

    使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADA4177-4ARUZ 材料声明 质量和可靠性 14-Lead TSSOP
    ADA4177-4ARUZ-R7 材料声明 质量和可靠性 14-Lead TSSOP
    ADA4177-4ARUZ-RL 材料声明 质量和可靠性 14-Lead TSSOP
    ADA4177-4ARZ 材料声明 质量和可靠性 14-Lead SOIC
    ADA4177-4ARZ-R7 材料声明 质量和可靠性 14-Lead SOIC
    ADA4177-4ARZ-RL 材料声明 质量和可靠性 14-Lead SOIC
    Wafer Fabrication Data

    PCN-PDN信息

    Select a model from the dropdown below to subscribe to PCN/PDN notifications and view past notifications as well.

    Select Model for PCN Information
    • ADA4177-4ARUZ 量产
    • ADA4177-4ARUZ-R7 量产
    • ADA4177-4ARUZ-RL 量产
    • ADA4177-4ARZ 量产
    • ADA4177-4ARZ-R7 量产
    • ADA4177-4ARZ-RL 量产
