概览
优势和特点
- 低失调电压: 60 μV(最大值,25°C,8引脚和14引脚SOIC)
- 低失调电压漂移: 1 μV/°C(最大值,8引脚和14引脚SOIC)
- 低输入偏置电流:1 nA(最大值,25℃)
- 低压噪声密度: 8 nV/√Hz(典型值,1 kHz)
- 大信号电压增益(AVO): 100 dB(最小值,全电源电压和工作温度范围)

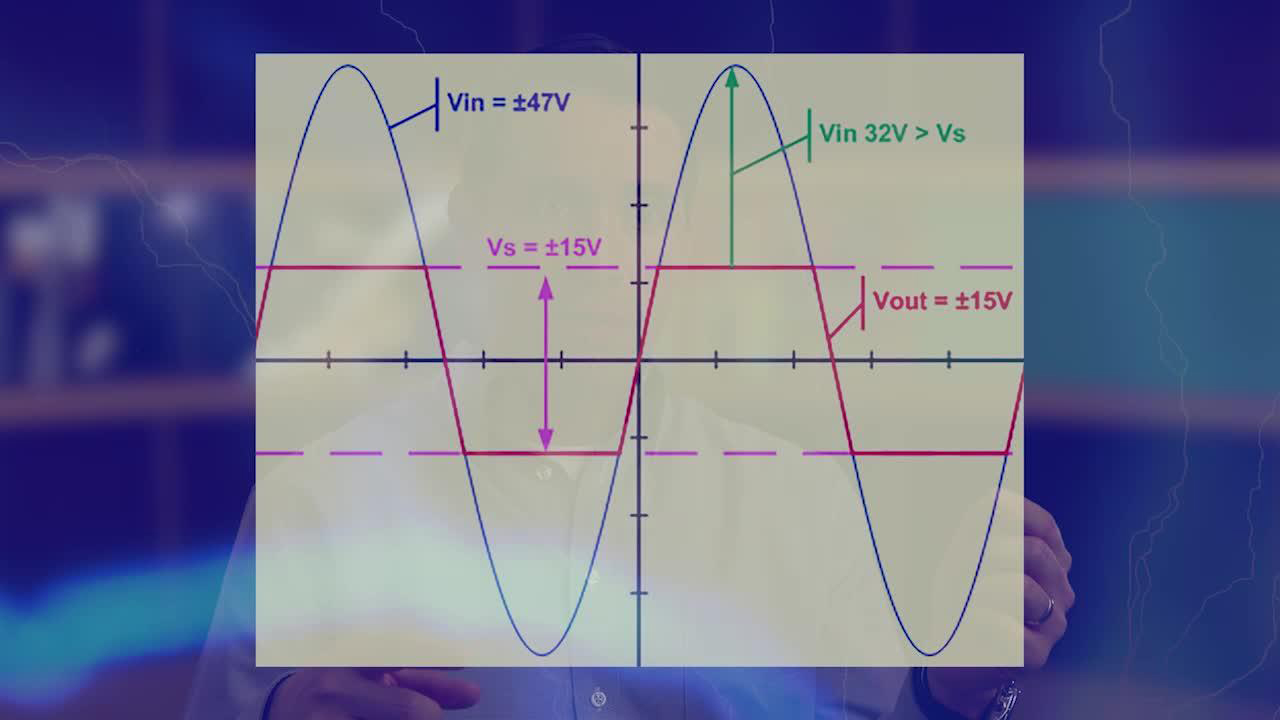

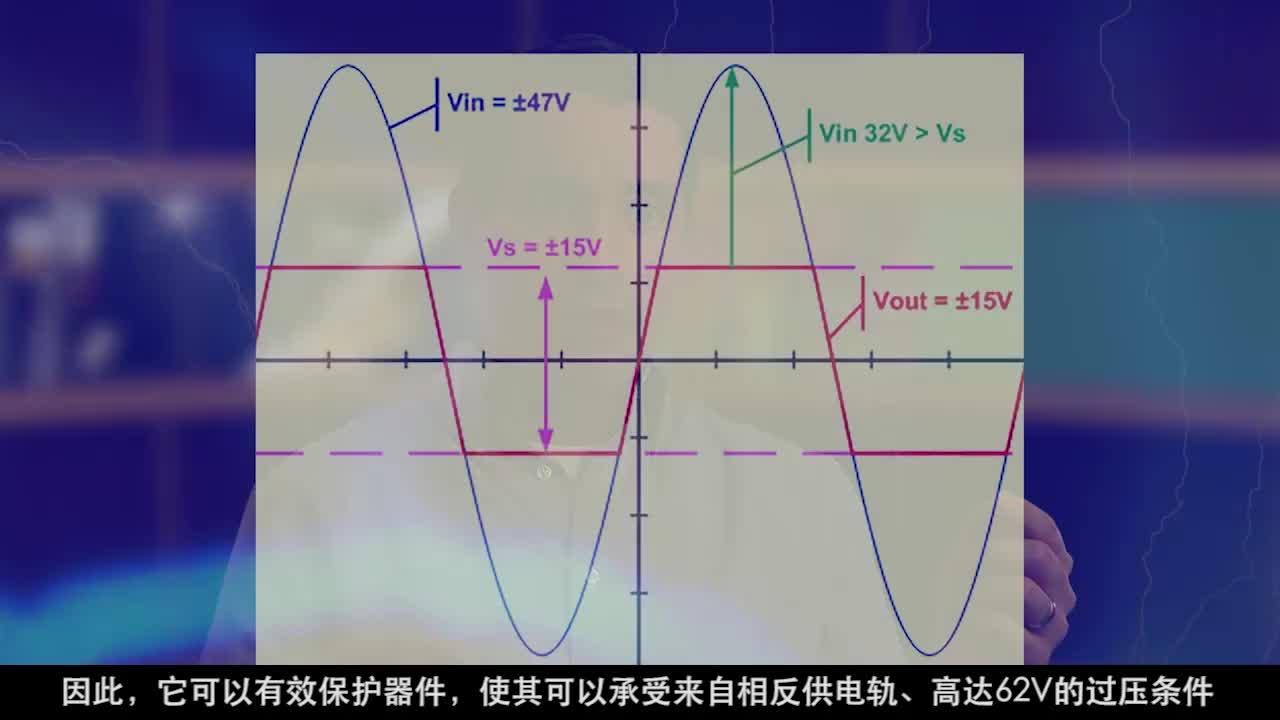

- 支持高于或低于供电轨电压32 V的输入过压保护
- 集成EMI滤波器
70 dB(1000 MHz下的典型抑制)
90 dB(2400 MHz下的典型抑制) - 轨到轨输出摆幅
- 低电源电流: 每个放大器500 µA(典型值)
- 宽带宽
增益带宽积(AV = +100): 3.5 MHz(典型值)
单位增益交越频率(AV = +1): 3.5 MHz(典型值)-3 dB
带宽(AV = +1): 6 MHz(典型值) - 欲了解更多特性,请参考数据手册
产品详情
ADA4177-2双通道和ADA4177-4四通道放大器具有低失调电压(2 μV典型值)和低漂移(1 μV/°C最大值),低输入偏置电流、低噪声和低功耗(500 μA典型值)特性。 使用1000 pF以上容性负载时输出稳定,无需外部补偿。
ADA4177-2和ADA4177-4的输入确立了精密放大器鲁棒性的新标杆,可为偏离任一电源32 V的信号提供输入保护,以及为1000 MHz时的电磁干扰(EMI)提供70 dB抑制能力。 该放大器的应用包括传感器信号调理(例如热电偶、RTD、应变计)、过程控制前端放大器和光学及无线传输系统中的精密二极管功率测量。
ADA4177-2和ADA4177-4工作温度范围为−40°C至+125°C工业温度范围。 ADA4177-2提供8引脚SOIC和8引脚MSOP两种封装。ADA4177-4提供14引脚TSSOP和14引脚SOIC两种封装。
应用
- 无线基站控制电路
- 光纤网络控制电路
- 仪器仪表
- 传感器和控制元件
热电偶、电阻式温度检测器(RTD)、应变电桥、分流测量 - 精密滤波器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
