ad9830

直接数字频率合成器、波形发生器

英文数据手册

Rev. B

量产

顶部

概览

优势和特点
产品详情

优势和特点

+5 V电源
50 MHz速度
片内SINE查找表
片内10位DAC

并行加载
关断选项
无杂散动态范围(SFDR)：72 dB
功耗：250 mW
48引脚TQFP封装

产品详情

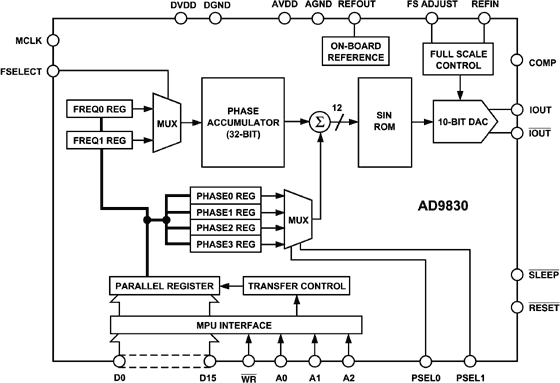

此DDS器件是一款数控振荡器，在单个CMOS芯片内集成了一个相位累加器、一个正弦查找表以及一个10位数模转换器，提供相位调制和频率调制两种调制能力。

最高支持50 MHz时钟速率。频率控制精度可达40亿分之一。通过并行微处理器接口加载寄存器可实现调制。

利用关断引脚就可以从外部控制关断模式。该器件采用48引脚TQFP封装。

产品分类

时钟与定时
- 直接数字频率合成器

RF和微波
- 直接数字频率合成器

数模转换器 (DAC)
- 直接数字频率合成器

领域

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
