AD9674: Octal Ultrasound AFE With RF Decimator Data Sheet (Rev. A)2/12/2013PDF74 kB
概览
优势和特点
- 8通道LNA、VGA、AAF、ADC与数字RF抽取滤波器
- 低功耗： TGC模式：每通道150 mW(40 MSPS)；CW模式：每通道62.5 mW；省电模式：<30 mW
- 时间增益补偿(TGC)通道折合到输入端噪声： 0.82 nV/√Hz（最大增益）
- 灵活的省电模式
- 可从低功耗待机模式快速恢复： <2 μs
- 低噪声前置放大器(LNA)
- 折合到输入端噪声电压： 0.78 nV/√Hz，增益= 21.6 dB
- 可编程增益： 15.6 dB/17.9 dB/21.6 dB
- 0.1 dB压缩： 1.00 V p-p/0.75 V p-p/0.45 V p-p
- 灵活的有源输入阻抗匹配
- 可变增益放大器(VGA)
- 衰减器范围： 45 dB，线性dB增益控制
- 后置放大器增益(PGA)： 21 dB/24 dB/27 dB/30 dB
- 欲了解更多特性，请参考数据手册
产品详情
AD9674支持医疗超声应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置8通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、具有可编程相位旋转功能的CW谐波抑制I/Q解调器、抗混叠滤波器(AAF)、模数转换器(ADC)、数字高通滤波器以及2倍射频抽取器。每个通道均具有最大52 dB的增益、完全差分信号路径以及有源输入前置放大器终端。通道专门针对高动态范围与低功耗而优化设计，适合要求小尺寸封装的应用。
LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.6 dB，则LNA输入信噪比(SNR)为94 dB。CW多普勒模式下，各LNA输出端驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置。
各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到较佳、系统成本降至低点。数字测试码包括内置的固定码和伪随机码，以及通过串口(SPI)输入的用户自定义测试码。
应用
- 医疗成像/超声
- 无损测试(NDT)
| Additional Information A short-form datasheet for this product is available for download from this web page. Complete documentation including detailed hardware and software guides are available upon completion of a Non-Disclosure Agreement (NDA) (pdf, 30,264 bytes). Send your completed forms by e-mail to Highspeed.converters@analog.com. Additional support is available from your Analog Devices local sales. Please contact the ADC Development Group for additional technical information. For additional ADI Healthcare Products and related information, please visit www.analog.com/healthcare. |
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

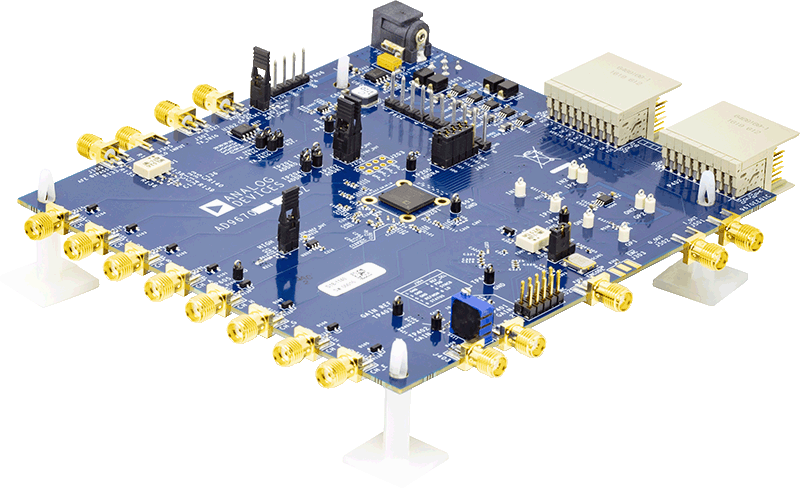

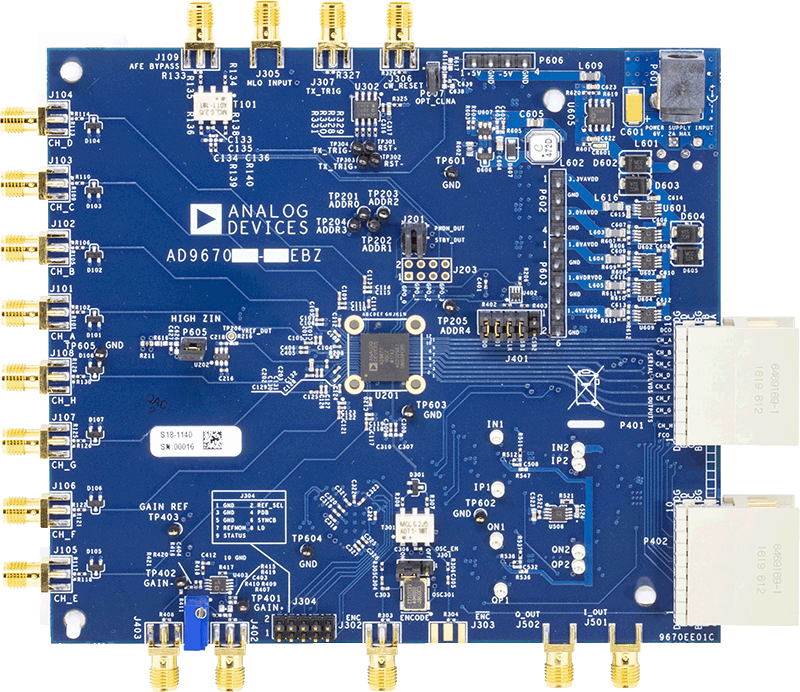

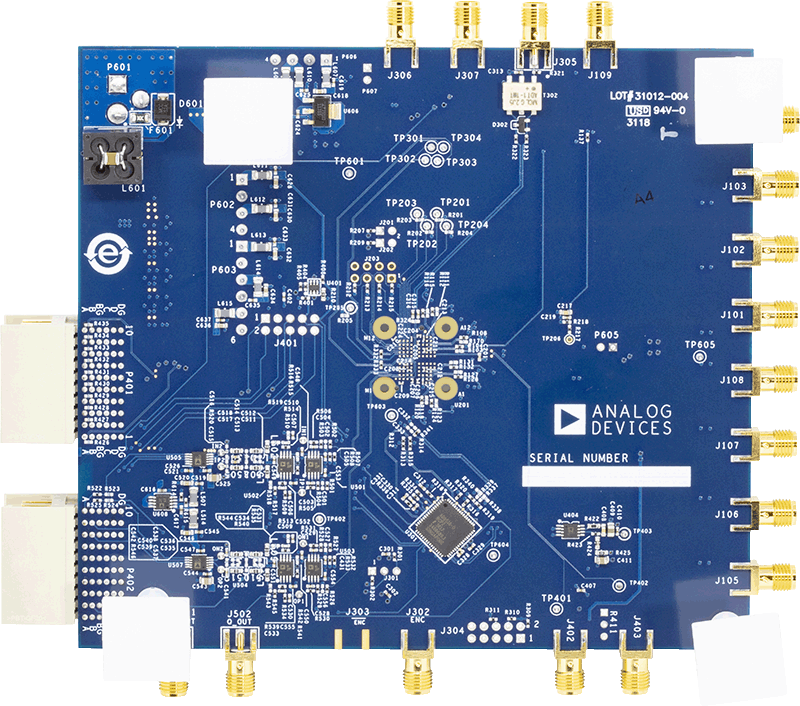

评估套件 (1)
参考资料
配套产品推荐
AD9674 配套产品
推荐 使用的时钟驱动器
- For low jitter performance: AD9510, AD9511, AD9512, AD9513, AD9514, AD9515.
- For low jitter, low power, clock fanout buffers: ADCLK846, ADCLK946.
推荐 A/D Converter
- For sampling the I and Q signals in analog beamforming applications: AD7982.
推荐 Gain Control of VGA
推荐 使用的驱动放大器
- For I-to-V conversion and ADC driver in CW signal path: ADA4896-2, ADA4897-2.
