概览
优势和特点
- 8通道LNA、VGA、AAF、ADC与数字解调器/抽取器
- 低功耗： 每通道150 mW（时间增益补偿(TGC)模式，40 MSPS）
- 每通道62.5 mW，连续波(CW)模式；节电模式：<30 mW
- 10 mm × 10 mm、144引脚CSP_BGA封装
- TGC通道折合到输入端噪声： 0.82 nV/√Hz（最大增益）
- 灵活的省电模式
- 可从低功耗待机模式快速恢复： <2 μs
- 低噪声前置放大器(LNA)
- 折合到输入端噪声： 0.78 nV/√Hz，增益= 21.6 dB
- 可编程增益： 15.6 dB/17.9 dB/21.6 dB
- 0.1 dB压缩： 1000 mV p-p/750 mV p-p/450 mV p-p /li>
- 灵活的有源输入阻抗匹配
- 低噪声前置放大器(LNA)
- 衰减器范围： 45 dB，线性dB增益控制
- 后置放大器(PGA)增益： 21 dB/24 dB/27 dB/30 dB
- 欲了解更多特性，请参考数据手册
产品详情
AD9671支持医疗超声应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置8通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、具有可编程相位旋转功能的CW谐波抑制I/Q解调器、抗混叠滤波器(AAF)、模数转换器(ADC)以及用于处理数据和降低带宽的数字解调器和抽取器。每个通道均具有最大52 dB的增益、完全差分信号路径以及有源输入前置放大器终端。通道专门针对高动态范围与低功耗而优化设计，适合要求小尺寸封装的应用。
LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.6 dB，则LNA输入信噪比(SNR)为94 dB。CW多普勒模式下，各LNA输出端驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置。
各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到较佳、系统成本降至较低。数字测试码包括内置的固定码和伪随机码，以及通过串口(SPI)输入的用户自定义测试码。
应用
- 医疗成像/超声
- 无损测试(NDT)
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

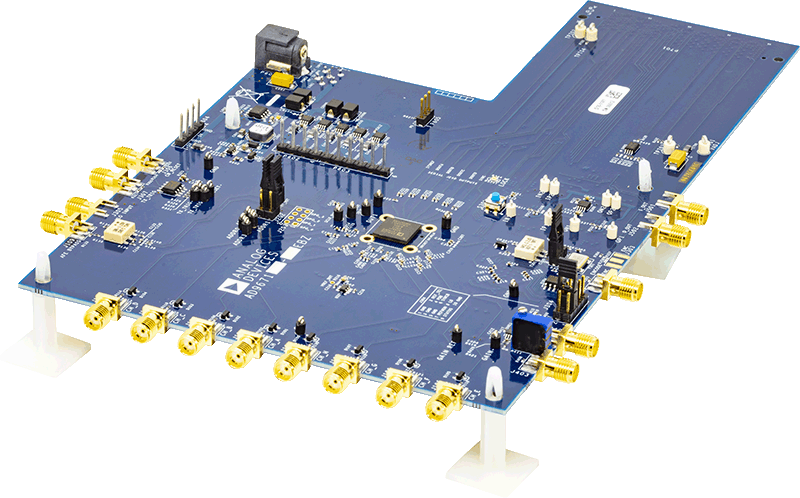

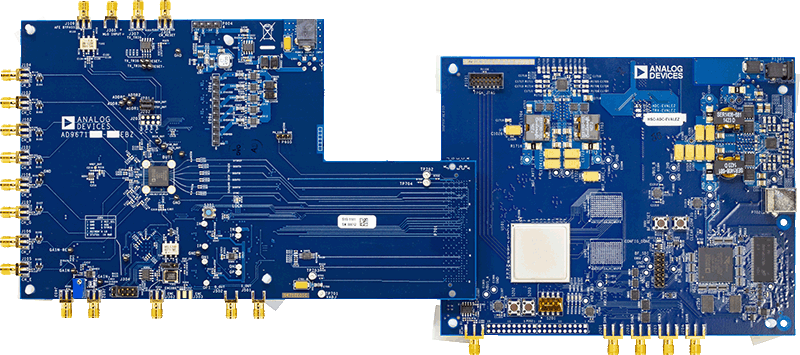

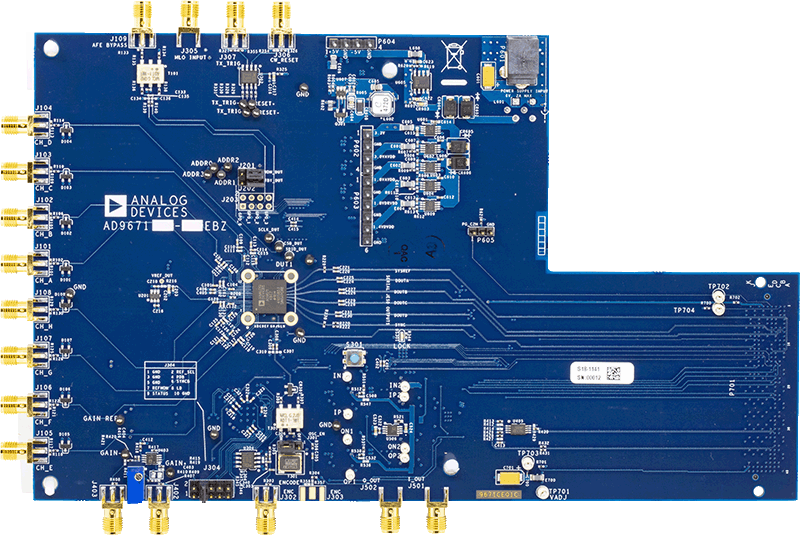

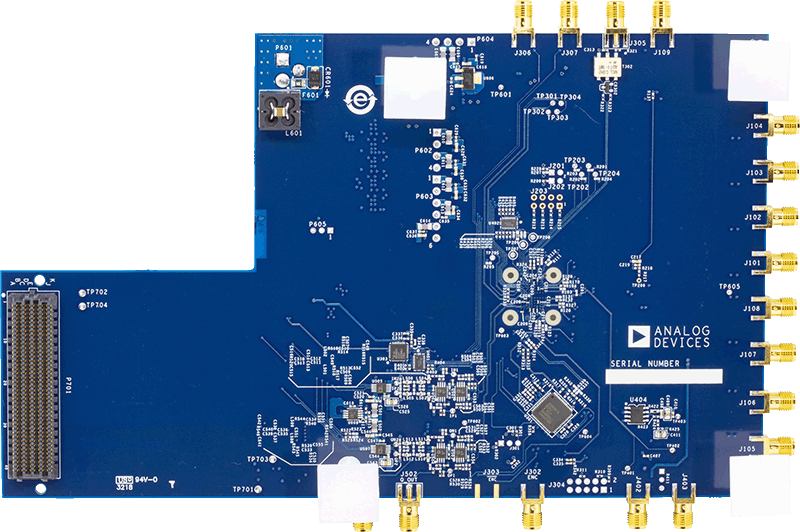

评估套件 (1)
参考资料
-
UG-1460: AD9671EBZ Evaluation Board User Guide (Rev. 0)1/29/2019PDF11 M
-
ADI公司超声无损检测解决方案12/26/2016
-
ADI公司医疗超声解决方案12/21/2016
-
JESD204串行接口2/14/2015
-
Validating ADI Converters Inter-operability with Xilinx FPGA and JESD204B/C IP4/10/2017PDF510 K
-
JESD204B FPGA调试软件加快高速设计速度5/13/2021
-
医疗图像处理: 从形成到解读3/1/2019
-
新型集成数字解调器和JESD204B接口的超声模拟前端可使数据率和接口连接线最多降低80%10/1/2016
-
SWaP：“翱翔高空”抑或“望空兴叹”可能取决于RF解决方案2/1/2015
工具及仿真模型
IBIS模型
配套产品推荐
AD9671 配套产品
推荐 使用的时钟驱动器
- For low jitter, low power, clock fanout buffers: ADCLK846, ADCLK946.
- For low jitter performance: AD9510, AD9511, AD9512, AD9513, AD9514, AD9515.
推荐 A/D Converter
- For sampling the I and Q signals in analog beamforming applications: AD7982.
推荐 Gain Control of VGA
推荐 使用的驱动放大器
- For I-to-V conversion and ADC driver in CW signal path: ADA4896-2, ADA4897-2.
