AD9649

14位、20/40/65/80 MSPS、1.8 V模数转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 1.8 V 模拟电源供电
  • 1.8 V 至3.3 V输出电源
  • 信噪比(SNR):
    74.3 dBFS(9.7 MHz输入)
    71.5 dBFS(200 MHz输入)
  • 无杂散动态范围(SFDR):
    93 dBc(9.7 MHz输入)
    80 dBc(200 MHz输入)
  • 低功耗:
    45 mW (20 MSPS)
    87 mW (80 MSPS)
  • 差分输入、700 MHz带宽
  • 片内基准电压源和采样保持电路
  • 2 V 峰峰值差分模拟输入
  • 微分非线性(DNL):±0.35 LSB
  • 串行端口控制选项
    偏移二进制、格雷码或二进制补码数据格式
  • 欲了解更多特性,请参考数据手册
更多细节
show more Icon
AD9649是一款单芯片、单通道、14位、20/40/65/80 MSPS模数转换器(ADC),采用1.8 V电源供电,内置高性能采样保持电路和片内基准电压源。

该产品采用多级差分流水线架构,内置输出纠错逻辑,在80 MSPS数据速率时可提供14位精度,并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性,可使器件的灵活性达到较佳、系统成本较低,例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码,以及通过串行端口接口(SPI)输入的用户自定义测试码。

采用一个具有可选1、2或4分频比的差分时钟输入来控制所有内部转换周期。

数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序 。 支持1.8 V和3.3 V CMOS电平 。

AD9649采用32引脚LFCSP封装,符合RoHS标准,额定温度范围为−40°C至+85°C工业温度范围。

应用

  • 通信
  • 分集无线电系统
  • 多模式数字接收机
    GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
  • 智能天线系统
  • 电池供电仪表
  • 手持式示波器
  • 便携式医疗成像
  • 超声
  • 雷达/LIDAR

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9649BCPZ-20
  • HTML
  • HTML
AD9649BCPZ-40
  • HTML
  • HTML
AD9649BCPZ-65
  • HTML
  • HTML
AD9649BCPZ-80
  • HTML
  • HTML
AD9649BCPZRL7-20
  • HTML
  • HTML
AD9649BCPZRL7-40
  • HTML
  • HTML
AD9649BCPZRL7-65
  • HTML
  • HTML
AD9649BCPZRL7-80
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 1, 2024

- 24_0009

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

AD9649BCPZ-20

量产

AD9649BCPZ-40

量产

AD9649BCPZ-65

量产

AD9649BCPZ-80

量产

AD9649BCPZRL7-20

量产

AD9649BCPZRL7-40

量产

AD9649BCPZRL7-65

量产

AD9649BCPZRL7-80

量产

3月 13, 2017

- 17_0035

Power Down Sequence and DRVDD Voltage Restriction for AD9649, AD9629 and AD9609.

AD9649BCPZ-20

量产

AD9649BCPZ-40

量产

AD9649BCPZ-65

量产

AD9649BCPZ-80

量产

AD9649BCPZRL7-20

量产

AD9649BCPZRL7-40

量产

AD9649BCPZRL7-65

量产

AD9649BCPZRL7-80

量产

11月 10, 2014

- 14_0047

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

AD9649BCPZ-20

量产

AD9649BCPZ-40

量产

AD9649BCPZ-65

量产

AD9649BCPZ-80

量产

AD9649BCPZRL7-20

量产

AD9649BCPZRL7-40

量产

AD9649BCPZRL7-65

量产

AD9649BCPZRL7-80

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 1, 2024

- 24_0009

arrow down

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

AD9649BCPZ-20

量产

AD9649BCPZ-40

量产

AD9649BCPZ-65

量产

AD9649BCPZ-80

量产

AD9649BCPZRL7-20

量产

AD9649BCPZRL7-40

量产

AD9649BCPZRL7-65

量产

AD9649BCPZRL7-80

量产

3月 13, 2017

- 17_0035

arrow down

Power Down Sequence and DRVDD Voltage Restriction for AD9649, AD9629 and AD9609.

AD9649BCPZ-20

量产

AD9649BCPZ-40

量产

AD9649BCPZ-65

量产

AD9649BCPZ-80

量产

AD9649BCPZRL7-20

量产

AD9649BCPZRL7-40

量产

AD9649BCPZRL7-65

量产

AD9649BCPZRL7-80

量产

11月 10, 2014

- 14_0047

arrow down

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

AD9649BCPZ-20

量产

AD9649BCPZ-40

量产

AD9649BCPZ-65

量产

AD9649BCPZ-80

量产

AD9649BCPZRL7-20

量产

AD9649BCPZRL7-40

量产

AD9649BCPZRL7-65

量产

AD9649BCPZRL7-80

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

HSC-ADC-EVALCZ

基于FPGA的数据采集套件

zoom

HSC-ADC-EVALCZ

基于FPGA的数据采集套件

基于FPGA的数据采集套件

特性和优点

  • 64kB FIFO深度
  • 适用于单通道和多通道ADC
  • 与VisualAnalog®软件配合使用
  • 基于Virtex-4 FPGA
  • 可能需要适配器,才能与某些ADC评估板接口
  • 允许对SPI控制进行编程 每个通道的DDR编码速率高达644 MSPS SDR / 800MSPS
  • 每个通道的DDR编码速率

产品详情

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板,采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC,并与VisualAnalog®软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电,PC便立即开始评估。

reference details image

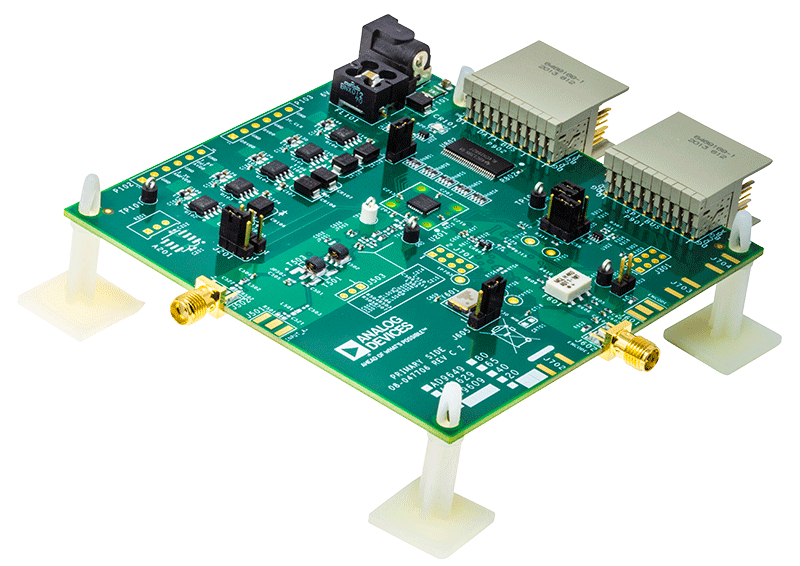

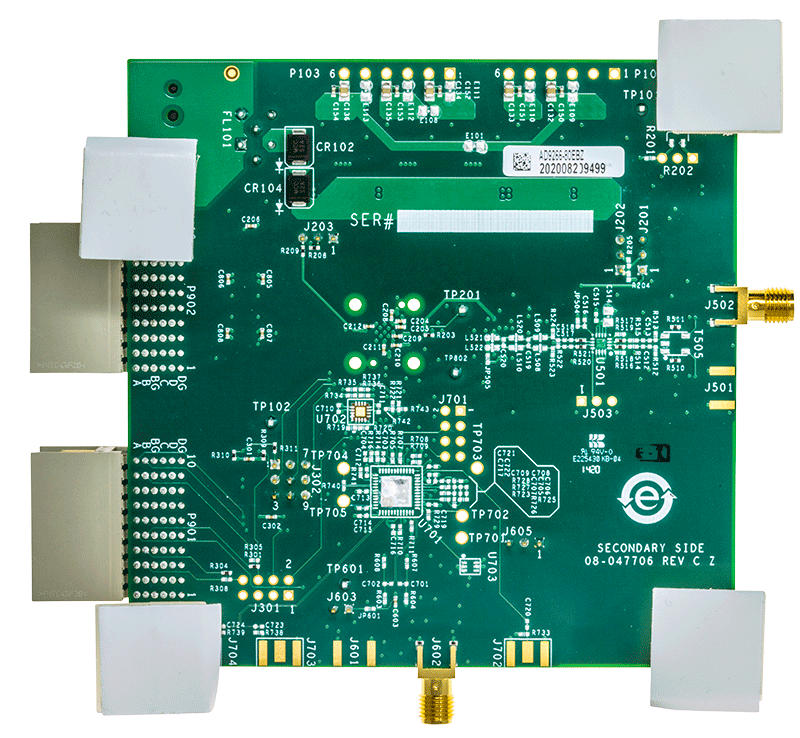

EVAL-AD9649

AD9649 评估板

zoom

EVAL-AD9649

AD9649 评估板

产品详情

本页提供评估AD9649的评估板文档和订购信息。

AD9649-80EBZ用于评估单通道14位ADC AD9649。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口,允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口,允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时,SPI控制器软件包也兼容硬件部分,允许用户使用AD9649的SPI可编程功能。

AD9649数据手册提供了更多有关器件配置和性能的信息,在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息,或有任何疑问,请发送电子邮件至highspeed.converters@analog.com
