特性
- 信噪比(SNR):69.4 dBc(70.4 dBFS,至70 MHz、125 MSPS)
- 无杂散动态范围(SFDR):85 dBc(至70 MHz、125 MSPS)
- 低功耗:750 mW (125 MSPS)
- 信噪比(SNR):69.2 dBc(70.2 dBFS,至70 MHz、150 MSPS)
- 无杂散动态范围(SFDR):84 dBc(至70 MHz、150 MSPS)
- 低功耗:820 mW (150 MSPS)
- 1.8 V 模拟电源供电
- 1.8 V 至3.3 V CMOS输出电源或1.8 V LVDS输出电源
- 1至8整数输入时钟分频器
- 中频采样频率达450 MHz
- 内部ADC基准电压源
- 集成ADC采样保持输入
- 欲了解更多特性,请参考数据手册
AD9627是一款双通道、12位、80 MSPS/105 MSPS/125 MSPS/ 150 MSPS模数转换器(ADC),旨在支持需要低成本、小尺寸且具多功能性的通信应用。
这款双通道ADC内核采用多级、差分流水线架构,并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器,支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动,使转换器保持出色的性能。
AD9627内置多种功能,可以简化系统接收机中的自动增益控制(AGC)功能。快速检测特性可以通过输出四位输入电平信息实现快速检测超量程输入,并且延迟非常短。
此外,利用ADC的4个快速检测位,可编程阈值检测器可以监控传入信号的功率,并且延迟非常短。如果输入信号电平超过可编程阈值,粗调阈值上限指示器就会变为高电平。由于此阈值指示器的延迟非常短,因此用户可以迅速调低系统增益,以避免发生超量程情况。
第二个与AGC相关的功能是信号监控器。该模块允许用户监控传入信号的复合幅度,这有助于设置增益以优化系统整体的动态范围。
ADC输出数据可以直接路由至两个外部12位输出端口,这些输出可以设置为1.8 V至3.3 V CMOS或1.8 V LVDS。需要时,灵活的省电选项可以明显降低功耗。
设置与控制的编程利用3位SPI兼容串行接口来完成。
AD9627采用64引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦
- 集成式双通道、12位、80 MSPS/105 MSPS/125 MSPS/150 MSPS ADC。
- 快速超量程检测和带串行输出的信号监控器。
- 具有专用串行输出模式的信号监控器模块。
- 专有差分输入在最高450 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- 采用1.8 V单电源供电,而数字输出驱动器采用一个独立的电源供电,以适应1.8 V至3.3 V逻辑。
- 标准串行端口接口(SPI)支持各种产品特性和功能,例如:数据格式化(偏移二进制、二进制补码或格雷码)、时钟DCS使能、节电模式、测试模式以及基准电压模式等。
- 与AD9640、AD9627-11和AD9600引脚兼容,12位产品可轻松转换至14位、11位或10位产品。
应用
GSM, EDGE, WCDMA,
CDMA2000, WiMAX, TD-SCDMA
数据手册, Rev. 0, 10/07
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9627
文档
筛查
1 应用
数据手册
2
应用笔记
41
969 kB
823 kB
491 kB
1559 kB
1606 kB
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
评估设计文件
2
zip
zip
497 kB
用户手册
1
WIKI
技术文章
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 1
应用笔记 16
技术文章 1
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
AD9627ABCPZ-105 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
|
|
AD9627ABCPZ-125 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
|
|
AD9627ABCPZ-150 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
|
|
AD9627ABCPZRL7-125 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
|
- AD9627ABCPZ-105
- 引脚/封装图-中文版
- 64-Lead LFCSP (9mm x 9mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD9627ABCPZ-125
- 引脚/封装图-中文版
- 64-Lead LFCSP (9mm x 9mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD9627ABCPZ-150
- 引脚/封装图-中文版
- 64-Lead LFCSP (9mm x 9mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD9627ABCPZRL7-125
- 引脚/封装图-中文版
- 64-Lead LFCSP (9mm x 9mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9627ABCPZ-105
量产
AD9627ABCPZ-125
量产
AD9627ABCPZ-150
量产
1月 29, 2014
- 14_0014
ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
AD9627ABCPZRL7-125
过期
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9627ABCPZ-105
量产
AD9627ABCPZ-125
量产
AD9627ABCPZ-150
量产
1月 29, 2014
- 14_0014
ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
串联基准电压源1 |
||||
量产 |
精密串联模式亚带隙基准电压源 |
|||
单端转差分放大器2 |
||||
量产 |
低失真差分ADC驱动器 |
|||
推荐新设计使用 |
超低失真差分ADC驱动器(双通道) |
|||
全差分放大器1 |
||||
推荐新设计使用 |
2 GHz超低失真差分射频/中频放大器 |
|||
时钟产生器件3 |
||||
推荐新设计使用 |
1.2 GHz时钟分配IC,PLL内核,分频器,延迟调整,8路输出 |
|||
推荐新设计使用 |
1.2 GHz时钟分配IC,PLL内核,分频器,延迟调整,5路输出 |
|||
推荐新设计使用 |
1.2 GHz时钟分配IC、2路1.6 GHz输入、分频器、延迟调整、5路输出 |
|||
时钟分配器件3 |
||||
推荐新设计使用 |
800 MHz时钟分配IC,分频器,延迟调整,三路输出 |
|||
推荐新设计使用 |
1.6 GHz时钟分配IC、分频器、延迟调整、3路输出 |
|||
推荐新设计使用 |
1.6 GHz时钟分配IC,分频器,延迟调整,两路输出 |
|||
数字控制VGA2 |
||||
推荐新设计使用 |
超低失真IF双通道VGA |
|||
推荐新设计使用 |
41dB增益范围、1 dB步长、可编程双通道VGA |
找不到您所需的软件或驱动?
申请驱动/软件评估套件 1
EVAL-AD9627
AD9627 评估板
产品详情
本页提供评估AD9627的评估板文档和订购信息。

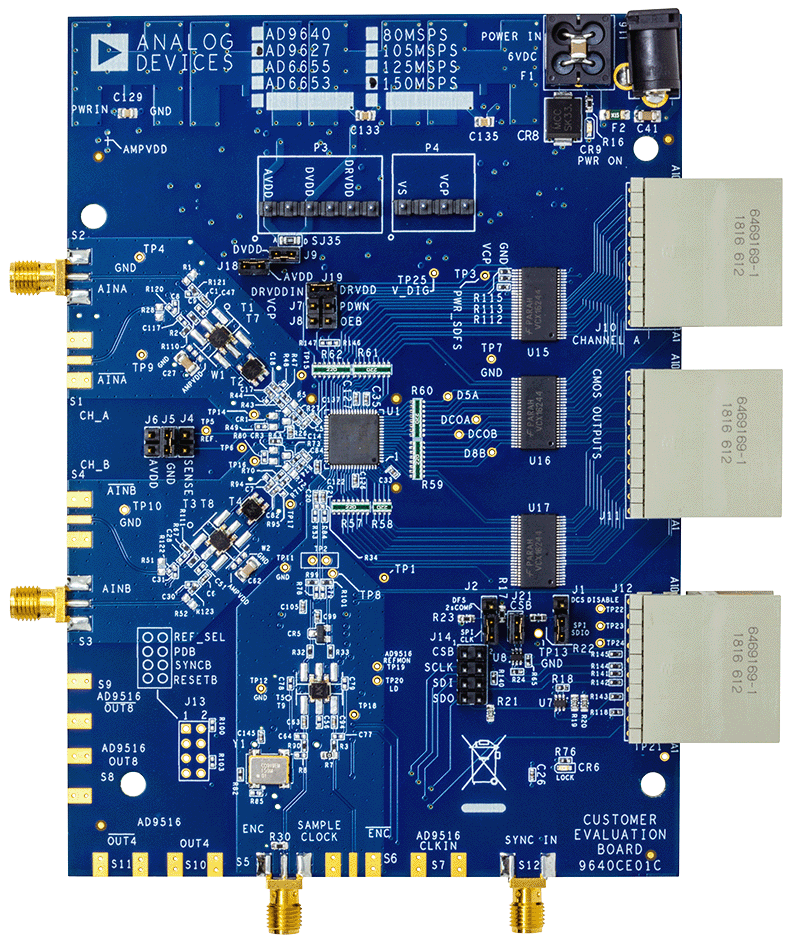

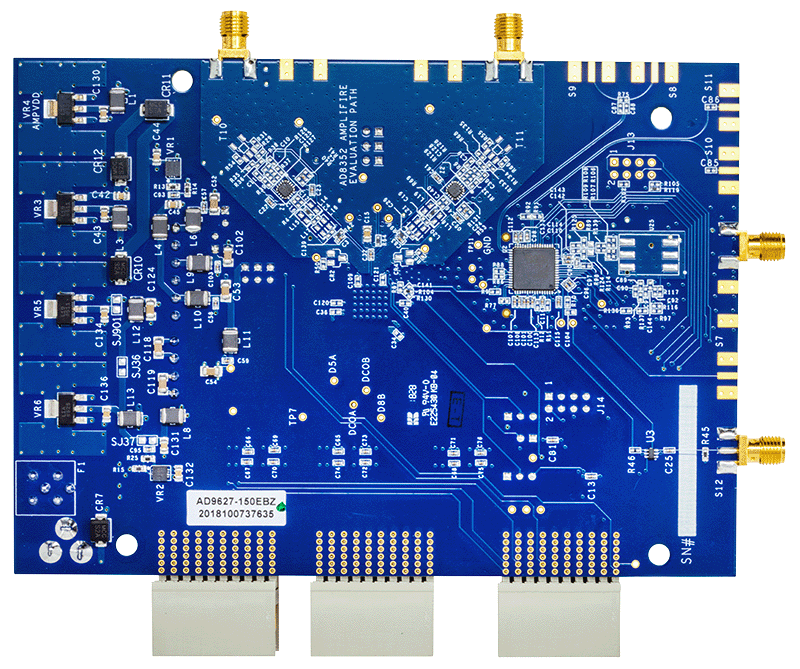

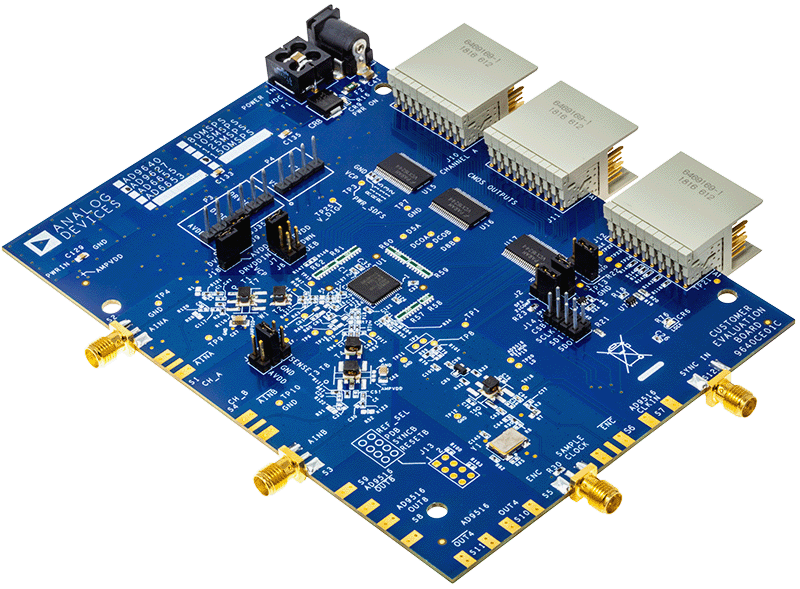

AD9627-150EBZ用于评估双通道12位ADC AD9627。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口,允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口,允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时,SPI控制器软件包也兼容硬件部分,允许用户使用AD9627的SPI可编程功能。
