AD9142A

双通道、16 位、1600 MSPS、TxDAC+ 数模转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 支持输入数据速率高达 575 MHz
  • 极小的固有延迟差异: < 2 个 DAC 时钟周期
  • 专有低杂散与失真设计
    • 6载波GSM ACLR = 79 dBc(200 MHz IF时)
    • SFDR > 85 dBc(带宽= 300 MHz,ZIF时)
  • 灵活的 16 位 LVDS 接口
    • 支持字和字节加载
    • 数据接口 DLL
    • 采样错误检测和奇偶校验
  • 多芯片同步
    • 固定延迟和数据发生器延迟补偿
  • 可选的 2×、4×、8× 插值滤波器
    • 低功耗架构
    • fS/4 省电粗调混频器
  • 输入信号功率检测
    • 用于保护下游模拟电路的紧急制动功能
    • FIFO误差检测
  • 片上数字控制振荡器允许载波放置在 DAC 奈奎斯特带宽内的任何位置
  • 发射使能功能,可额外省电
  • 高性能、低噪声 PLL 时钟倍频器
  • 用于边带抑制的数字增益和相位调整
  • 数字逆正弦滤波器
  • 低功耗:1.6 GSPS 时为 1.8 W,1.25 GSPS 时为 1.5 W,全工作条件
  • 72 引脚 LFCSP
更多细节
show more Icon

AD9142A是一款双通道、16位、高动态范围数模转换器(DAC),提供1600 MSPS采样速率,可以产生最高达奈奎斯特频率的多载波。AD9142A TxDAC+ 具有针对直接变频传输应用进行优化的特性,包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。DAC输出经过优化,可以与模拟正交调制器无缝接口,例如ADI公司的ADL537x F-MOD系列和ADRF670x系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在9 mA至33 mA范围内进行编程。AD9142A提供72引脚LFCSP封装。

产品特色

  1. 宽信号带宽(BW)支持新兴的宽带和多频带无线应用。
  2. 先进的低杂散与失真设计技术,从基带到高中频的宽带信号可以实现高质量合成。
  3. 固有延迟差异极小,简化了系统中的软硬件设计。大多数应用可以实现轻松的多芯片同步。
  4. 新的低功耗架构将功效(mW/MHz/通道)提高30%。
  5. 输入信号功率和FIFO误差检测简化了下游模拟电路保护设计。
  6. 可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。

应用

  • 无线通信: 3G/4G 和 MC-GSM 基站、
    宽带中继器、软件定义无线电
  • 宽带通信: 点对点、LMDS/MMDS
  • 发射分集/MIMO
  • 仪器仪表
  • 自动测试设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9142ABCPZ
  • HTML
  • HTML
AD9142ABCPZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

3月 26, 2014

- 14_0070

AD9142A Die Revision

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 26, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

3月 26, 2014

- 14_0070

arrow down

AD9142A Die Revision

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 3

reference details image

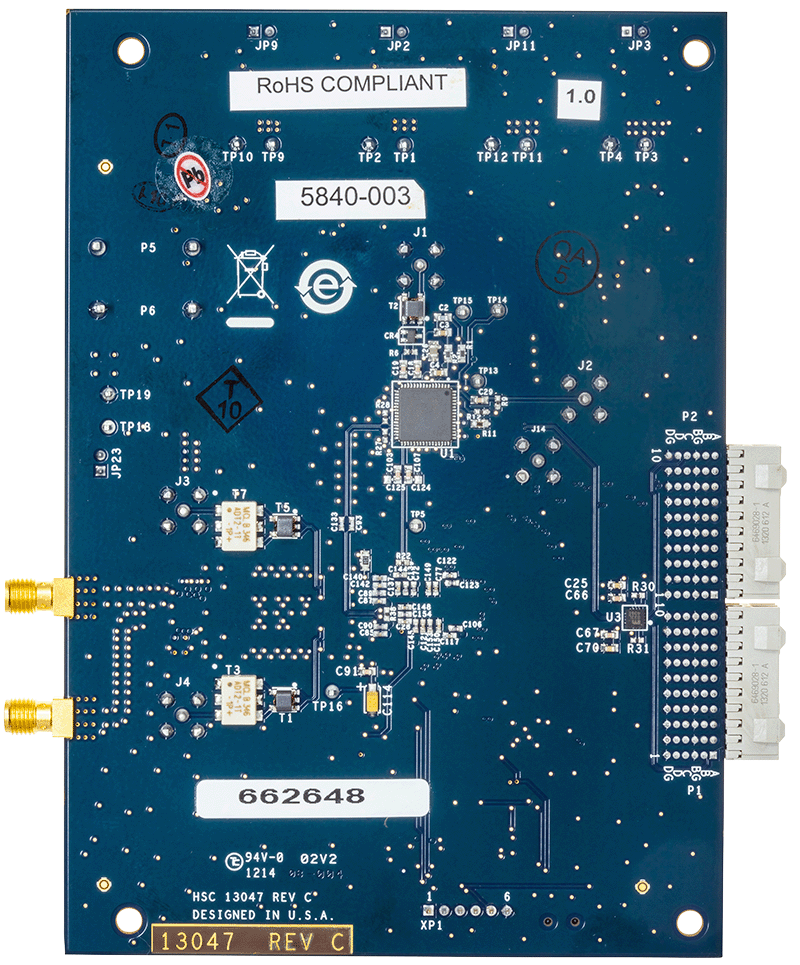

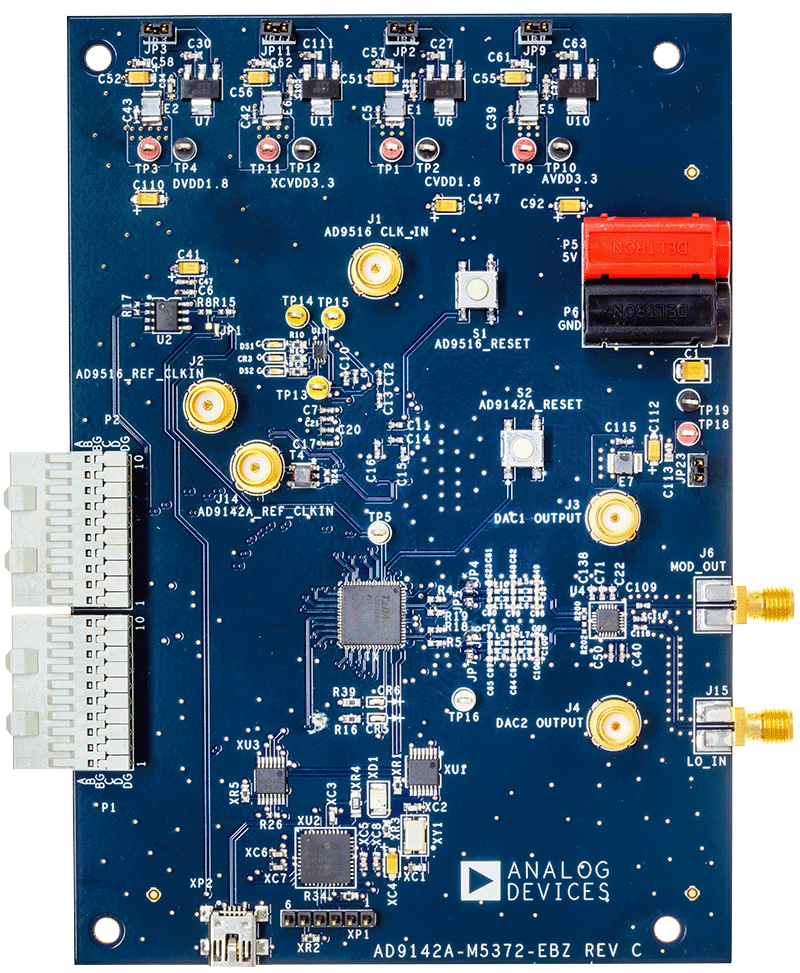

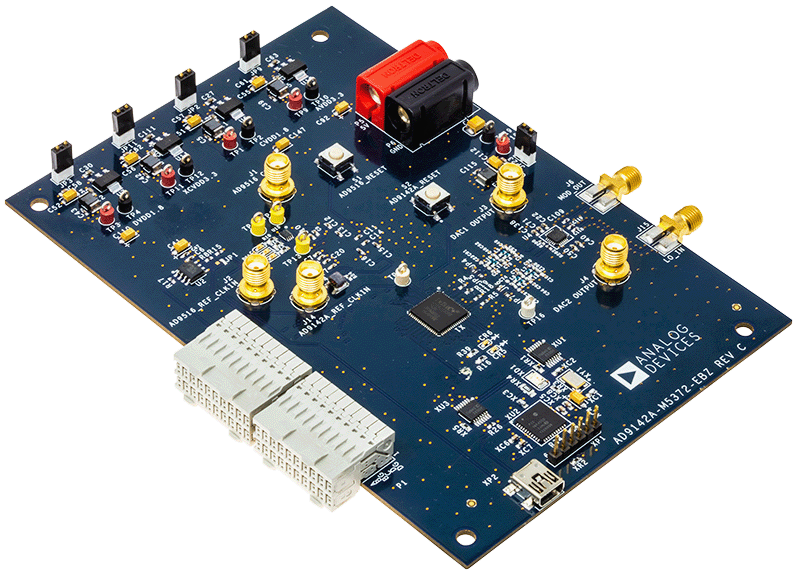

EVAL-AD9142A

AD9142A 评估板

zoom

EVAL-AD9142A

AD9142A 评估板

AD9142A 评估板

特性和优点

  • AD9142A的全功能评估板
  • 包括以下评估选项:
    • 仅DAC(I和Q DAC输出)
    • DAC和ADL537X正交调制器
  • 用于配置的USB接口
  • 数据模式发生器和SPI软件接口

产品详情

AD9142A评估板AD9142A-M5372-EBZ上集成ADL5372调制器,AD9142A-M5375-EBZ板上集成ADL5375调制器。该评估板连接到控制器板,用于快速评估AD9142A。用户必须提供电源、时钟源、数字数据源,并且要能通过频谱分析仪或示波器观察DAC输出。该EVB集成时钟分配芯片AD9516,用作DACCLK、REFCLK和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。评估板附带ACE(分析|控制|评估)和DPG Downloader Lite软件,允许用户对SPI端口进行编程。通过SPI端口,DUT和时钟电路可被编程为其多种工作模式中的任意一种。

reference details image

ADS7-V2EBZ

基于FPGA的数据采集套件

zoom

ADS7-V2EBZ

基于FPGA的数据采集套件

基于FPGA的数据采集套件

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例(例如,ADS7-V2用于高速ADC评估)。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台,也不支持独立运行。有关FPGA开发套件,请咨询Xilinx和其认可的代理商
reference details image

SDP-H1

高速控制器板

zoom

SDP-H1

高速控制器板

高速控制器板

特性和优点

  • Xilinx® Spartan 6
  • 1 x FMC低引脚数(LPC)连接器
  • LVDS和单端LVCMOS信号
  • DDR2
  • JTAG接头
  • Blackfin处理器ADSP-BF527
  • 1个小尺寸120引脚连接器
  • 可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
  • 用于连接PC的USB 2.0接口

产品详情

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器,通过一个USB 2.0高速端口与PC相连。借助控制器板,可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连,并且支持单端LVCMOS。该器件还包含120引脚连接器,位于SDP-B上,板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路,用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成,为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述,请访问系统演示平台主页:www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
