概览

优势和特点

  • AD9142A的全功能评估板
  • 包括以下评估选项：
    • 仅DAC（I和Q DAC输出）
    • DAC和ADL537X正交调制器
  • 用于配置的USB接口
  • 数据模式发生器和SPI软件接口

产品详情

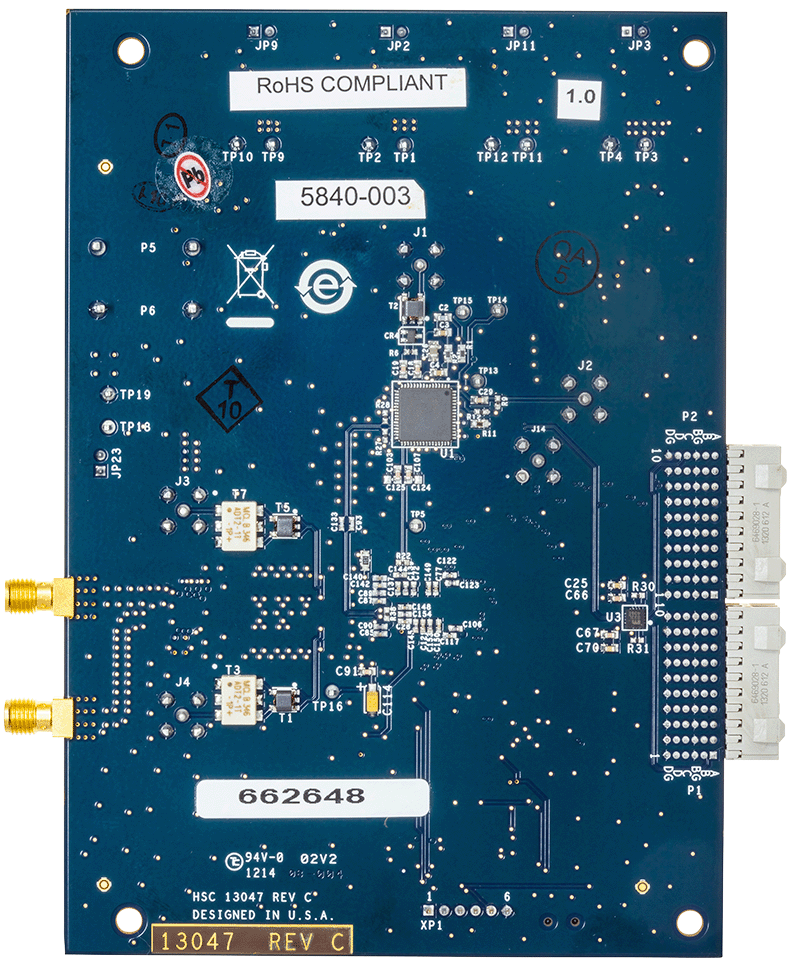

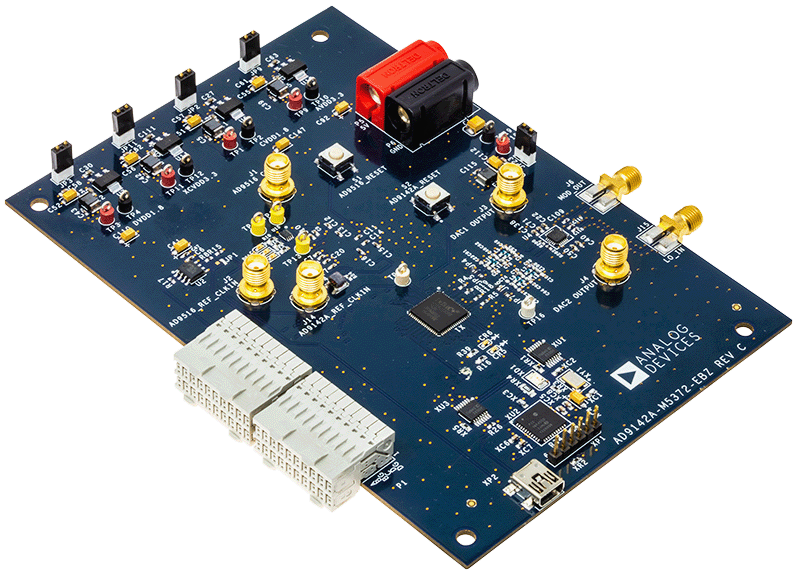

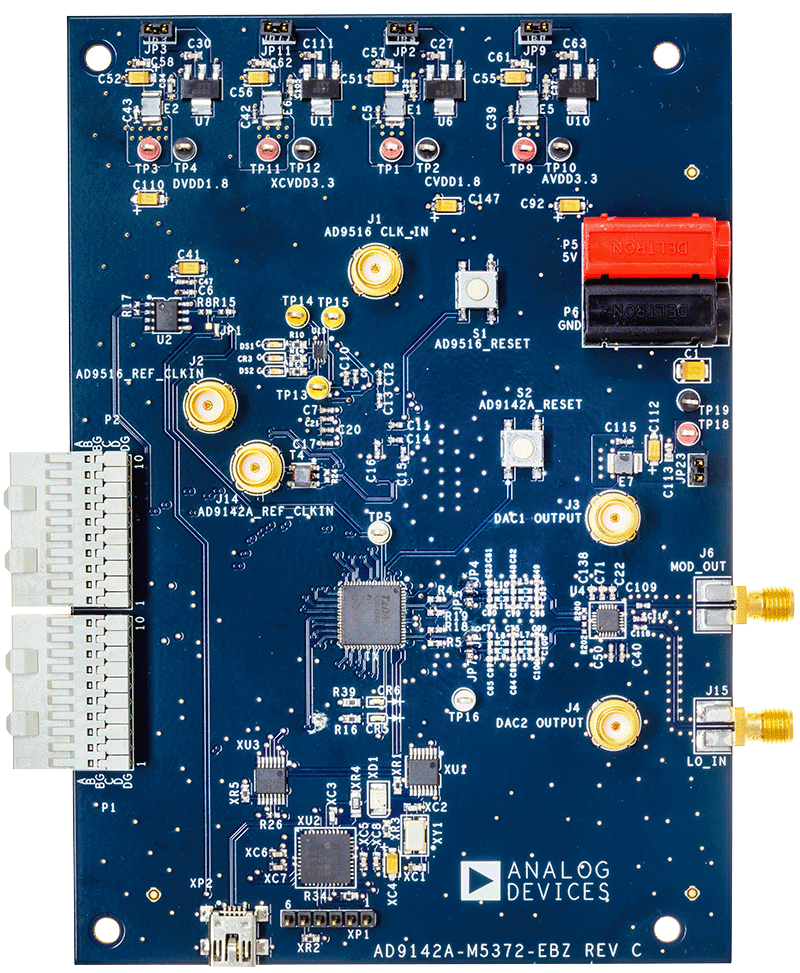

AD9142A评估板AD9142A-M5372-EBZ上集成ADL5372调制器，AD9142A-M5375-EBZ板上集成ADL5375调制器。该评估板连接到控制器板，用于快速评估AD9142A。用户必须提供电源、时钟源、数字数据源，并且要能通过频谱分析仪或示波器观察DAC输出。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。评估板附带ACE（分析|控制|评估）和DPG Downloader Lite软件，允许用户对SPI端口进行编程。通过SPI端口，DUT和时钟电路可被编程为其多种工作模式中的任意一种。

技术与领域

相关产品

文档

  • 查看全部 (1)
  • 用户手册 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    371 KB
    ACE plug-in for Board.AD9142A 0.2.1 [12月 17 19]
    Plugin to evaluate the AD9142A high-speed DAC.
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4月 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
