概览

优势和特点

  • 功耗(3.3 V、20 mA输出)
    • 191 mW (10 MSPS)
    • 232 mW (125 MSPS)
  • 休眠模式:<3 mW(3.3 V时)
  • 电源电压:1.8 V至3.3 V
  • SFDR至奈奎斯特频率
    • 86 dBc(1 MHz输出)
    • 85 dBc(10 MHz输出)
  • NSD(10 MHz输出,125 MSPS,20 mA):-143 dBc/Hz
  • 差分电流输出:4 mA至20 mA
  • 2个片内辅助DAC
  • CMOS输入以单端口方式工作
  • 输出共模:0 V至1.2 V可调
  • 小尺寸40引脚LFCSP封装,符合RoHS标准

产品详情

AD9114/AD9115/AD9116/AD9117分别是引脚兼容的双通道、8/10/12/14位、低功耗数模转换器(DAC),提供125 MSPS采样速率。这些TxDAC®转换器针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、封装和引脚排列,可以根据性能、分辨率和成本,向上或向下选择适合的器件。

AD9114/AD9115/AD9116/AD9117均提供出色的交流和直流性能且支持最高125 MSPS的更新速率。

AD9114/AD9115/AD9116/AD9117具有灵活的电源电压范围(1.8 V至3.3 V)和低功耗特性,非常适合便携式和低功耗应用。

产品特色

  1. 低功耗。DAC采用1.8 V至3.3 V单电源供电;总功耗在100 MSPS时降至225 mW。低功耗空闲期间可以进入睡眠模式和省电模式。
  2. CMOS时钟输入。高速、单端CMOS时钟输入支持125 MSPS转换速率。
  3. 与其它元件轻松接口。利用0 V至1.2 V的可调共模输出特性,就可以与共模电平大于0 V的其它元件轻松接口。



应用

  • 无线基础设施
    • 无线基础设施
  • 无线基础设施
    • 无线基础设施
  • 无线基础设施
    • 信号发生器、任意波形发生器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

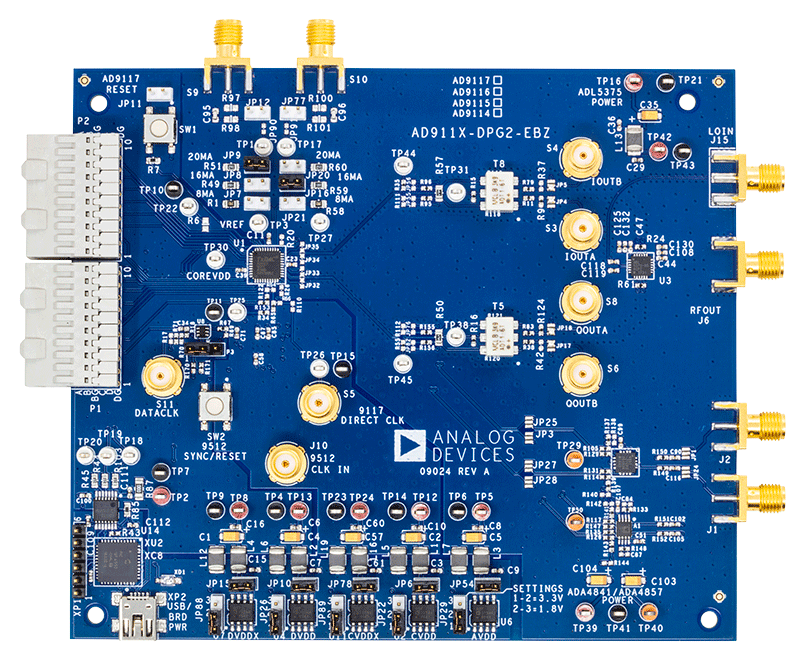

评估套件 (2)

软件代码及系统需求

评估软件

ACE Evaluation Software

Run this executable to install ACE on your computer for product evaluation.

工具及仿真模型

IBIS模型

配套产品推荐

AD9115 配套产品

推荐 使用的输出放大器

  • 针对单电源、差分缓冲输出设计: ADA4841-2.
  • 针对单电源、单端缓冲输出设计: ADA4899-1.
  • 针对高速、高CMRR设计: AD8130.
  • 针对单电源、差分缓冲输出设计: ADA4841-2.
  • 针对单电源、单端缓冲输出设计: ADA4899-1.
  • 针对高速、高CMRR设计: AD8130.

推荐 使用的正交调制器
