AD9094

推荐用于新设计

8 位 1 GSPS JESD204B 四通道模数转换器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • JESD204B（子类 1 和子类 0）编码串行数字输出
    • 通道速率高达 15 Gbps
  • 1 GSPS 时总功率为 1.6 W
    • 每个 ADC 通道 400 mW
  • SFDR：611 MHz 时为 71 dBFS（1.44 V p-p 输入范围）
  • SNR：611 MHz 时为 48.6 dBFS（1.44 V p-p 输入范围）
  • SINAD：611 MHz 时为 48.5 dBFS（1.44 V p-p 输入范围）
  • 0.9 V、1.8 V 和 2.5 V 直流电源供电
  • 无失码
  • 内部 ADC 基准电压源
  • 模拟输入缓冲区
  • 片内抖动，可提高微弱信号线性度
  • 灵活的差分输入范围
    • 1.44 V p-p 至 2.16 V p-p（默认值为 1.44 V p-p）
  • 1.4 GHz 模拟输入全功率带宽
  • 用于高效 AGC 实施的快速检测位
  • 差分时钟输入
  • 1、2、4 或 8 分频整数时钟
  • 片内温度二极管
  • 灵活的 JESD204B 通道配置

AD9094 是一款 8 位四通道 1 GSPS 模数转换器 (ADC)。该套件具有片内缓冲区和采样保持电路，确保实现低功耗、较小的封装尺寸和出色的易用性。该套件经过专门设计，适合对高达 1.4 GHz 的宽带宽模拟信号进行采样。AD9094 经过优化，采用小巧紧凑的封装，可以提供宽输入带宽、高采样速率、高工作线性度以及低功耗。

四通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备宽泛的频宽输入，支持用户可选的各种输入范围。集成基准电压源协助设计考虑事项。模拟输入和时钟信号是差分输入。

用户可以将每对中频 (IF) 接收器输出配置到基于 JESD204B 子类 1 或子类 0 的高速串行输出的一个或两个通道上，具体取决于接收逻辑套件的采样率和可接受的通道速率。通过 SYSREF±、SYNCINB±AB 和 SYNCINB±CD 输入引脚来支持多套件同步。

AD9094 还提供灵活的关断选项，可以在必要时大幅度降低功耗。要编程关断选项，请使用支持 1.8 V 的串行端口接口 (SPI)。

AD9094 采用无铅、72 引脚、引线框架芯片级封装 (LFCSP) ，指定的结温范围为 40°C 至 105°C。本产品可能受一项或多项美国或国际专利的保护。

请注意，在本数据手册中，多功能引脚（例如 PDWN/STBY）可能使用引脚全称或引脚的单一功能指代，例如 PDWN（如果仅与该功能相关时）。

产品特色

  1. 每个通道具有低功耗。
  2. JESD204B 支持高达 15 Gbps 的通道速率。
  3. 宽全功率带宽支持对高达 1.4 GHz 的信号进行 IF 采样。
  4. 缓冲的输入可简化滤波器设计和实施。
  5. 四个集成式宽带抽取滤波器和数控振荡器 (NCO) 模块，支持多频段接收器。
  6. 可编程的快速超量程检测。
  7. 用于系统热管理的片内温度二极管。

应用

  • 激光成像、检测和测距 (LIDAR)
  • 通信
  • 数字示波器 (DSO)
  • 超宽带卫星接收器
  • 仪器仪表
AD9094
8 位 1 GSPS JESD204B 四通道模数转换器
AD9094 Functional Block Diagram AD9094 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
扇出缓冲器和分路器 2
HMC6832
最后购买期限 低噪声、2:8差分、扇出缓冲器
HMC7043
推荐用于新设计

高性能、3.2 GHz、14输出扇出缓冲器

时钟IC 5
LTC6953
最后购买期限 具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器
AD9528
推荐用于新设计 提供14路LVDS/HSTL输出的JESD204B/JESD204C时钟发生器
HMC7044
推荐用于新设计 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器
LTC6952
最后购买期限 具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL
LTC6951
最后购买期限 具集成型 VCO 的超低抖动、多输出时钟合成器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD9094

AD9094 评估板

立即购买 更多内容

特性和优点

  • 适用于 AD9094 的功能完备的评估板。
  • 用于设置和控制的 SPI 接口
  • 宽带 Balun 驱动输入
  • 外部电源供电，但也可以使用 FMC 的 12V-1A 和 3.3V-3A 电源
  • VisualAnalog® 和 SPI 控制器软件接口

产品详情

AD9094EVZ 支持四通道、14位、500 MSPS 模数转换器（ADC）AD9094。该套件具有片内缓冲区和采样保持电路，以确保实现低功耗、小尺寸和易用性。该套件设计用于支持可对高达 1.4 GHz 的模拟信号进行采样的通信应用。此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。Visual Analog 软件包用于与套件的硬件接口，用户可通过用户友好图形界面，下载收集的数据，以进行分析。ACE 软件包也与此硬件兼容，并允许用户访问 AD9094 的 SPI 可编程功能。

EVAL-AD9094
AD9094 评估板

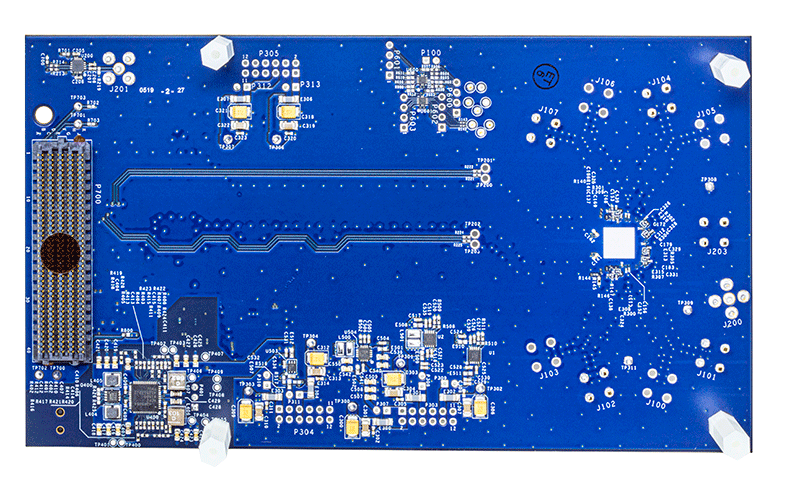

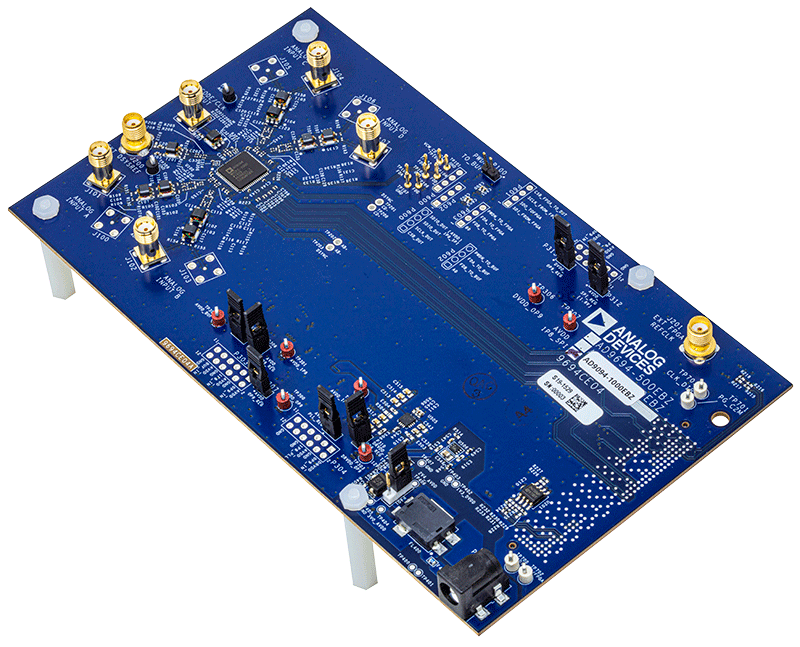

AD9094 Evaluation Board AD9094 Evaluation Board - Top View AD9094 Evaluation Board - Bottom View
