AD8513

低噪声、低输入偏置电流、宽带宽JFET、精密四通道运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 0.1%快速建立时间:500 ns
  • 低失调电压:400 µV(最大值)
  • 低TCVOS:1 μV/°C(典型值)
  • 低输入偏置电流:25 pA(典型值,VS = ±15 V)
  • 低噪声:8 nV/√Hz(典型值,f = 1 kHz)
  • 低失真:0.0005%
  • 无反相
  • 单位增益稳定
更多细节
show more Icon

AD8510/AD8512/AD8513分别为单通道、双通道和四通道精密JFET放大器,具有低失调电压、低输入偏置电流、低输入电压噪声和低输入电流噪声特性。

低失调、低噪声和极低输入偏置电流这些特性相结合,使这些放大器特别适合高阻抗传感器放大以及采用分流的精密电流测量应用。 直流精度、低噪声和快速建立时间特性相结合,则使医疗仪器、电子测量和自动测试设备可以获得优异的精度。 与许多竞争产品不同,即使容性负载相当大,AD8510/ AD8512/AD8513也能保持快速建立性能。 不同于许多旧式JFET放大器,当输入电压超过最大共模电压范围时,AD8510/AD8512/AD8513不会发生输出反相。

AD8510/AD8512/AD8513在容性负载下仍提供快速压摆率和极高稳定性,因此非常适合高性能滤波器使用。 低输入偏置电流、低失调和低噪声特性,使光电二极管放大器电路具有较宽的动态范围。 低噪声、低失真、高输出电流和出色的速度,则使AD8510/AD8512/AD8513成为音频应用的绝佳选择。

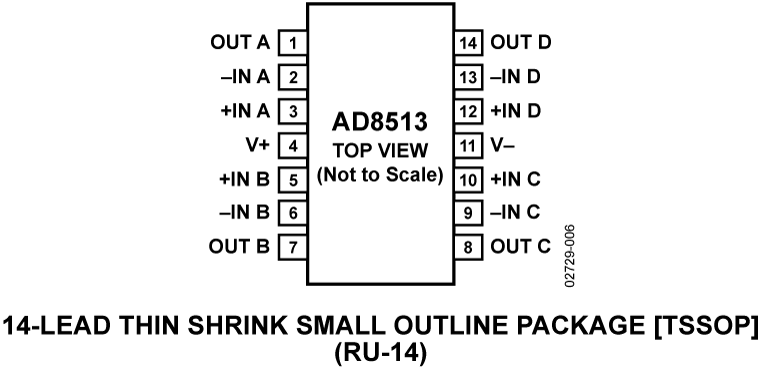

AD8510/AD8512均提供8引脚窄体SOIC_N和8引脚MSOP两种封装。 MSOP封装器件仅提供卷带和卷盘形式。 AD8513提供14引脚SOIC_N和TSSOP两种封装。

AD8510/AD8512/AD8513的额定温度范围均为−40°C至+125°C扩展工业温度范围。

应用

  • 仪器仪表
  • 多极滤波器
  • 精密电流测量
  • 光电二极管放大器
  • 传感器
  • 音频

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD8513ARUZ
  • HTML
  • HTML
AD8513ARUZ-REEL
  • HTML
  • HTML
AD8513ARZ
  • HTML
  • HTML
AD8513ARZ-REEL
  • HTML
  • HTML
AD8513ARZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

1月 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

11月 23, 2010

- 10_0004

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

AD8513ARZ

量产

AD8513ARZ-REEL

量产

AD8513ARZ-REEL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

1月 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

11月 23, 2010

- 10_0004

arrow down

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

AD8513ARZ

量产

AD8513ARZ-REEL

量产

AD8513ARZ-REEL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

EVAL-OPAMP-4

EVAL-OPAMP-4评估板

zoom

EVAL-OPAMP-4

EVAL-OPAMP-4评估板

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装,决定需要订购的型号。
  • EVAL-PRAOPAMP-4RUZ(四通道14引脚TSSOPRU-14
  • EVAL-PRAOPAMP-4RZ(四通道14引脚SOICR-14
工具和仿真

工具及仿真模型 5

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
