AD844

量产

60 MHZ、2000 V/µ S单芯片运算放大器

数据手册 (Rev. G) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽带宽：60 MHz，增益为-1时
  • 宽带宽：33 MHz，增益为-10时
  • 极高输出压摆率：最高2000 V/μs
  • 全功率带宽：20 MHz全功率带宽，20 V p-p，RL = 500 Ω
  • 0.1%快速建立时间：100 ns（10 V步进）
  • 差分增益误差：0.03% (4.4 MHz)
  • 差分相位误差：0.158 (4.4 MHz)
  • 低失调电压：最大值150 mV（B级）
  • 低静态电流：6.5 mA
  • 依据EIA-481A标准提供卷带和
    卷盘形式

AD844是一款高速单芯片运算放大器，采用ADI公司的结隔离互补双极性(CB)工艺制造，具有高带宽、非常快速的大信号响应特性和出色的直流性能。它虽然针对电流转电压应用进行了优化，主要用作反向模式放大器，但也适合许多同相应用。

AD844可取代传统的运算放大器使用，而它的电流反馈结构可以实现更加出色的交流性能、高线性度和异常干净的脉冲响应。

这类运算放大器提供闭环带宽，其主要由反馈电阻决定，与闭环增益基本无关。AD844不具有传统运算放大器和其他电流反馈型运算放大器的压摆率限制。20 V全输出步进时，峰值输出变化率可超过2000 V/μs。0.1%建立时间为100 ns（典型值），实质上与增益无关。AD844能够将50 Ω负载驱动至±2.5 V并保持低失真，带短路保护功能（80 mA）。

AD844提供四种性能等级产品和三种封装选项。AD844J采用16引脚SOIC (R)封装，额定温度范围为0°C至+70°C商用温度范围。AD844A和AD844B的额定温度范围为-40°C至+85°C工业温度范围，采用cerdip (Q)封装。AD844A还提供8引脚塑封小型DIP (N)封装。AD844S的额定温度范围为-55°C至+125°C军用温度范围，采用8引脚cerdip (Q)封装。同时提供按照MIL-STD-883B C版标准加工的A级和S级芯片及器件。

AD844按性能分为四个等级，并提供三种封装。AD844J采用16引脚SOIC (R)封装，额定温度范围为0°C至+70°C商用温度范围。AD844A和AD844B的额定温度范围为-40°C至+85°C工业范围，采用cerdip (Q)封装。AD844A还提供8引脚小型塑封DIP(N)封装。AD844S的额定温度范围为-55°C至+125°C军用温度范围，提供8引脚cerdip(Q)封装。还提供符合MIL-STD-883B、REV. C标准的"A"和"S"级别芯片和器件。

AD844
60 MHZ、2000 V/µ S单芯片运算放大器

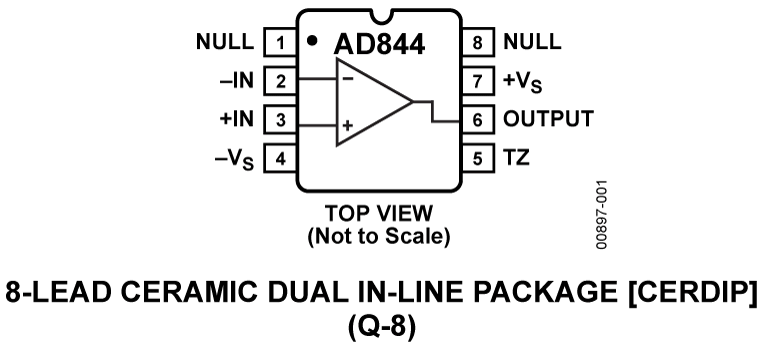

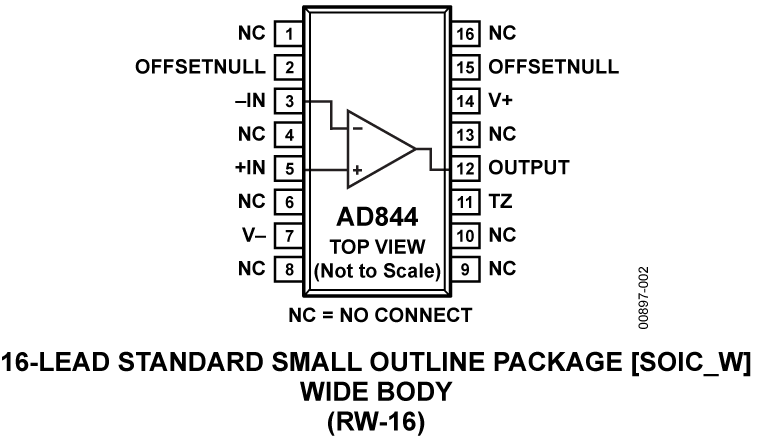

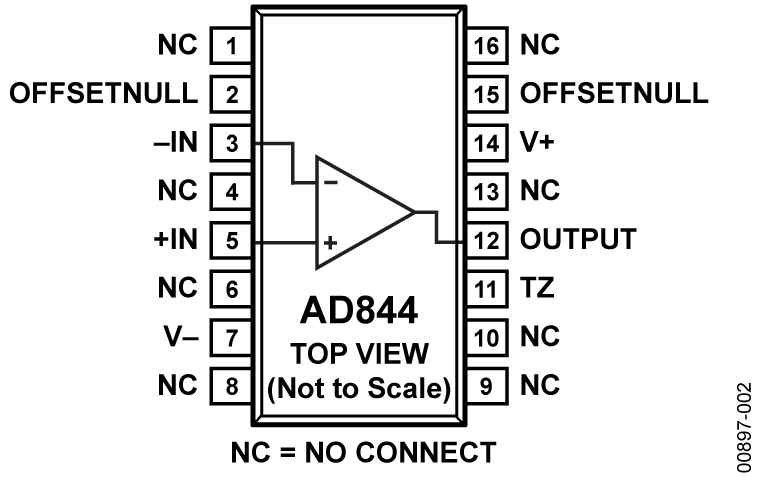

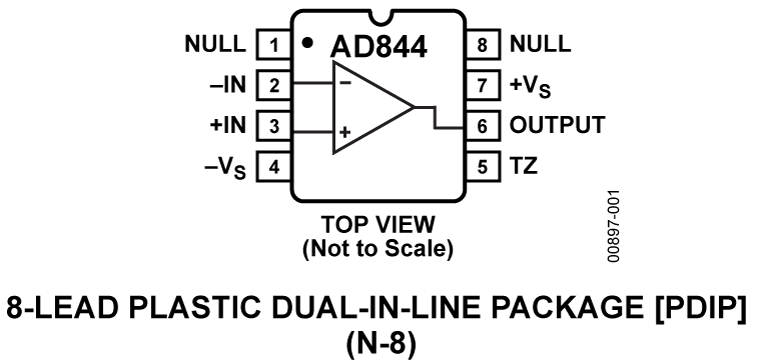

AD844 Functional Block Diagram AD844 Functional Block Diagram AD844 Pin Configuration AD844 Pin Configuration AD844 Pin Configuration
