AD8361

量产

LF至2.5 GHz TruPwr™检波器

数据手册 (Rev. F) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 经过校准的均方根响应
  • 出色的温度稳定性
  • 输入范围最高达30 dB (2.5 GHz)
  • 最大输入：700 mV rms、10 dBm（50 Ω电阻）
  • ±0.25 dB线性响应(至2.5 GHz)
  • 单电源供电：2.7 V至5.5 V
  • 低功耗：3.3 mW (3 V)
  • 快速关断模式：1 µA以下

AD8361是一款均值响应功率检波器，适用于最高2.5 GHz的高频接收机和发射机信号链。 该器件使用非常简单， 在大部分应用中仅需2.7 V至5.5 V的单电源、电源去耦电容和输入耦合电容即可工作。 输出为线性响应直流电压，转换增益为7.5 V/V均方根值。 可添加一个外部滤波器电容，提升平均时间常数。

AD8361主要用于简单和复合波形的真功率测量， 特别适合测量高波峰因素（高峰值-均方根比）信号，比如CDMA和W-CDMA。 AD8361具有三种工作模式，支持多种模数转换器要求：

  1. 基准电压源接地模式，源为零。
  2. 内部基准电压源模式，可将输出偏置为地电平以上350 mV。
  3. 提供基准电压源模式，可将输出偏置为VS/7.5。

AD8361工作温度范围为−40°C至+85°C，采用8引脚MSOP和6引脚SOT-23封装。 采用专有的高fT硅双极性工艺制造。


AD8361
LF至2.5 GHz TruPwr™检波器

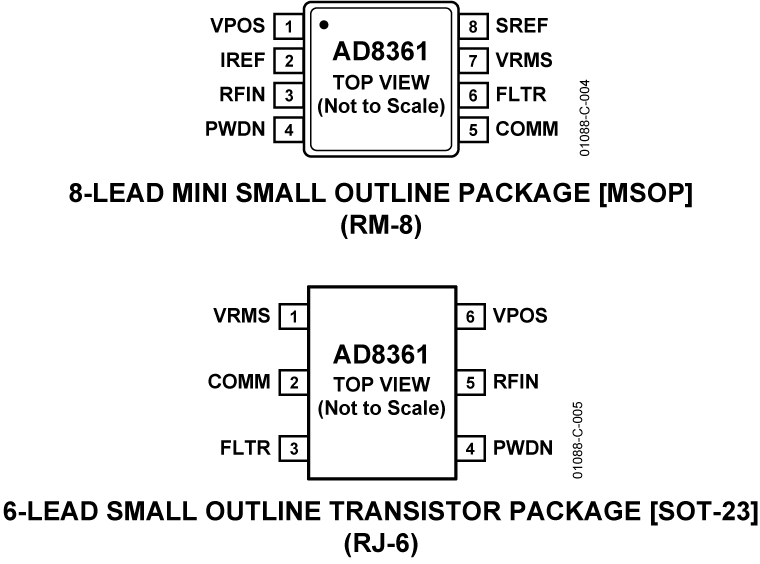

AD8361 Functional Block Diagram AD8361 Pin Confguration
