概览
优势和特点
- 工作频率： 0.1 GHz至3.5 GHz
- 高动态范围： 70 dB至±3.0 dB
- 高精度： ±1.0 dB（65 dB范围，1.9 GHz）
- 快速响应： 40 ns（满量程典型值）
- 控制器模式带有误差输出
- 调整比例不随电源电压和温度而变化
- 宽电源电压范围： 2.7 V至5.5 V
- 低功耗：40 mW (3 V)
- 省电特性：60 mW (3 V)
产品详情

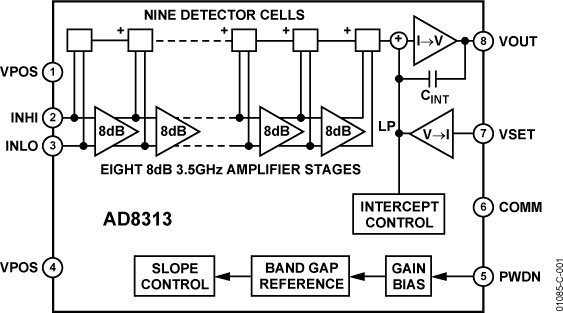

AD8313是一款完整的多级解调对数放大器，它能将输入端的RF信号精确地转换为直流输出端的等效dB标度值。 AD8313在0.1 GHz至2.5 GHz的信号频率范围内能保持较高的对数一致性。 该应用很简单，只需2.7 V至5.5 V的单电源并添加合适的输入和电源耦合。 它采用3 V电源供电时，13.7 mA功耗（对于TA = 25°C）仅为41 mW. 具有省电特性，输入拉高以启动低电流(20 µA)休眠模式，阈值为电源电压的一半。AD8313采用ADI公司先进的25 GHz硅双极性IC工艺制造，提供8引脚MSOP封装。 工作温度范围为−40°C至+85°C。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
-
Noise Figure and Logarithmic Amplifiers [The Wit and Wisdom of Dr. Leif—6]6/1/2008 模拟对话
-
Measuring the RF Power in CDMA2000 and W-CDMA High Power Amplifiers (HPAs)11/1/2005
-
Detecting Fast RF Bursts using Log Amps12/1/2002
-
Make Precise Base-Station Power Measurements11/2/2002
-
Measurement and Control of RF Power (Part III)2/9/2001
-
Measurement and Control of RF Power (Part II)12/1/2000
-
Measurement and Control of RF Power (Part I)10/19/2000
-
Design a Logamp RF Pulse Detector1/1/2000
-
Ask The Applications Engineer—28: Logarithmic Amplifiers Explained3/1/1999 模拟对话
-
AN-1040: RF功率校准提高无线发射机的性能5/4/2020
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD8313ARMZ | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| AD8313ARMZ-REEL | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| AD8313ARMZ-REEL7 | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| Wafer Fabrication Data |
