AD8309: 5至500 MHz、100 dB解调对数放大器，提供限幅器输出数据手册 (Rev. B)9/28/2006PDF311 kB
概览
优势和特点
- 完整的多级对数-限幅中频放大器
- 动态范围：100 dB –78 dBm至
+22 dBm (Re 50 O) - 可编程限幅器增益和输出电流
差分输出至10 mA，2.4 V峰峰值
总增益：100 dB，带宽：500 MHz
恒定相位（典型延迟偏差：680 ps） - 上电时间：500 ns，休眠电流：<1 mA
- RSSI缩放不随温度和电源电压而变化：
斜率：20 mV/dB，截距：–95 dBm
RSSI线性度：±0.4 dB（至200 MHz） - 单电源：+2.7 V至+6.5 V，
电流：16 mA（典型值） - 全差分输入，
RIN = 1kΩ，CIN = 2.5 pF
产品详情
AD8309是一款基于连续检波技术的500 MHz检波对数放大器，适用于蜂窝基站、雷达及其它无线电收发器应用中的接收信号强度指示(RSSI)与相位检测。
该器件提供100 dB动态范围，在中间80 dB范围的精度为±0.4 dB，工作频率最高可达500 MHz。对数输出与输入信号的对数成正比，可在100 dB输入范围内提供0.4 V至2.5 V直流信号。该器件还提供限幅器输出，可将输入信号放大100 dB，并提供稳定的限幅输出，最大相位偏差为±100 ps。这一限幅器输出对于解调FSK和PSK调制信号很有用。

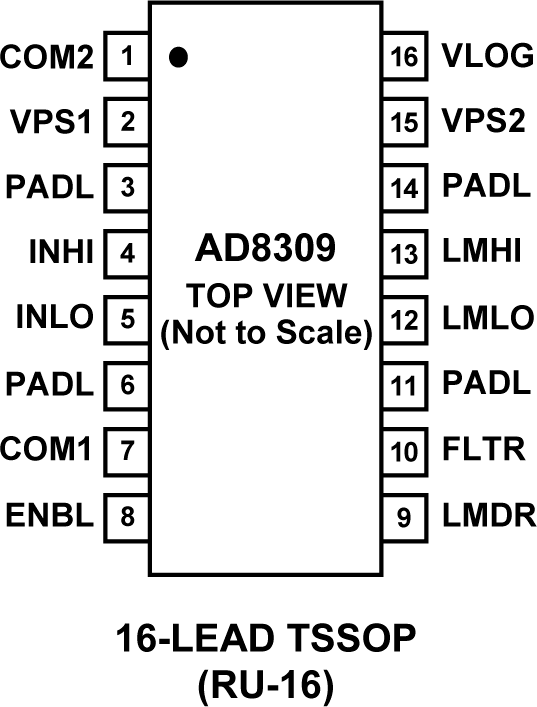

AD8309采用2.7 V至5.5 V直流单电源供电，典型功耗为20 mA，并采用16引脚塑料TSSOP封装。
本产品可提供评估板，订购型号为：AD8309-EVAL。评估板的原理图和布局参见产品数据手册。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-1040: RF功率校准提高无线发射机的性能5/4/2020
-
AN-691: RF检波器的低频工作特性 (Rev. 0)12/30/2009PDF778 kB
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
Noise Figure and Logarithmic Amplifiers [The Wit and Wisdom of Dr. Leif—6]6/1/2008 模拟对话
-
Measuring the RF Power in CDMA2000 and W-CDMA High Power Amplifiers (HPAs)11/1/2005PDF609 kB
-
Detecting Fast RF Bursts using Log Amps12/1/2002PDF174 kB
-
Make Precise Base-Station Power Measurements11/2/2002PDF1764 kB
-
Measurement and Control of RF Power (Part III)2/9/2001
-
Measurement and Control of RF Power (Part II)12/1/2000
-
Measurement and Control of RF Power (Part I)10/19/2000
-
Design a Logamp RF Pulse Detector1/1/2000
-
Ask The Applications Engineer—28: Logarithmic Amplifiers Explained3/1/1999 模拟对话
工具及仿真模型
S参数
ZIP
AD8309 S-Parameters
21.07 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD8309ARUZ | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
| AD8309ARUZ-REEL7 | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
| Wafer Fabrication Data |
