AD8192

2：1 HDMI/DVI开关，具有均衡器与DDC/CEC缓冲器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 2输入、1输出HDMI/DVI连接
  • 符合HDMI 1.3接收与发送标准
  • 具有4个TMDS通道，每个通道：
    支持250 Mbps～2.25 Gbps的数据速率
    支持25 MHz～225 MHz的像素时钟
    完全缓冲的单向输入/输出
    可全局切换的50 Ω片上终端
  • 均衡输入与预加重输出
    完全灵活的输入/输出映射
    对于非选择的输入，可禁用输入端
  • 3个辅助通道，每个通道支持：
    缓冲与切换的DDC总线（SDA与SCL）
    DDC总线逻辑电平转换（3.3 V， 5 V）
    缓冲的CEC总线，集成上拉电阻（27 kΩ）
    在通道开关将热插拔检测脉冲置为低电平
  • 输入/输出电容隔离
  • 输出禁用特性：
    降低功耗
    在TMDS通道去除输出端
  • 单电源供电（3.3 V）
  • 符合标准： DVI， HDMI 1.3， HDCP， CEC
  • 串行（I2C从）控制接口

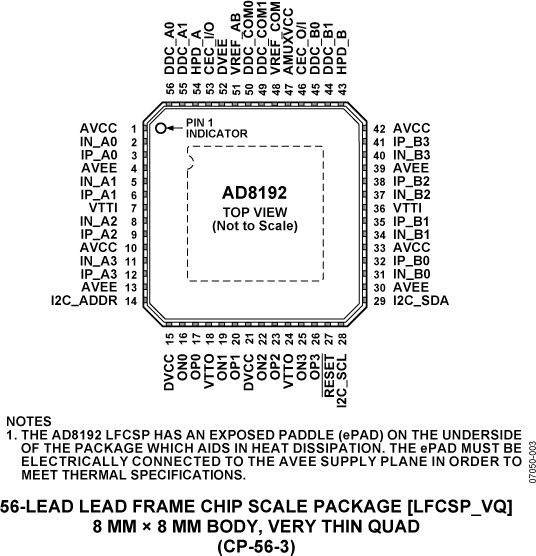

  • 8 mm × 8 mm 56引脚无铅LFCSP封装

更多细节
show more Icon
AD8192是一款完整的HDMI™/DVI连接开关，具有均衡的TMDS输入以及预加重的TMDS输出，非常适合使用长电缆的系统。TMDS输出可以设置在高阻抗状态，以降低功耗和/或允许利用线或技术构建更大型的阵列。AD8192包括用于DDC总线和CEC线路的双向缓冲，并集成了用于CEC线路的上拉电阻。AD8192采用节省空间的、56引脚LFCSP无铅表贴塑料封装，工作温度范围为：-40°C～+85°C。

产品聚焦

  1. 完全符合HDMI 1.3a发送与接收标准。
  2. 支持高达2.25 Gbps的数据速率，具有深色（12-bit）与UXGA （1600 × 1200） DVI分辨率，支持1080p以上的HDMI格式。
  3. 输入线缆均衡器支持使用长线缆；驱动20 m（24 AWG）以上线缆的数据速率达到2.25 Gbps。
  4. 辅助开关对DDC总线与CEC线路进行隔离与缓冲，以改进整个系统的容量限制。
  5. 在连接开关将热插拔检测（HPD）脉冲信号置为低电平。
  6. 手动或自动切换输入端。

应用

  • 用于高级电视（HDTV）的前面板缓冲器
  • 独立的HDMI开关
  • 多个输入显示
  • 投影仪
  • A/V接收机
  • 机顶盒

    • Data Sheet, Rev. 0, 5/08
