AD7922

量产

双通道、2.35 V至5.25 V、1 MSPS、12位ADC

数据手册 (Rev. 0) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高吞吐量：1 MSPS
  • 额定电压（V DD）：2.35 V至5.25 V
  • 低功耗：
    4.8 mW（典型值，1 MSPS、3 V电源）
    15.5 mW（典型值，1 MSPS、5 V电源）
  • 宽输入带宽：信噪比71.4 dB
    （最小值，100 kHz输入频率）
  • 灵活的功耗/串行时钟速度管理
  • 无流水线延迟
  • 高速串行接口：
    SPI®/QSPI™/MICROWIRE™/DSP兼容
  • 待机模式：最大1 µA
  • 菊花链模式
  • 8引脚TSOP封装
  • 8引脚MSOP封装
AD7922
双通道、2.35 V至5.25 V、1 MSPS、12位ADC

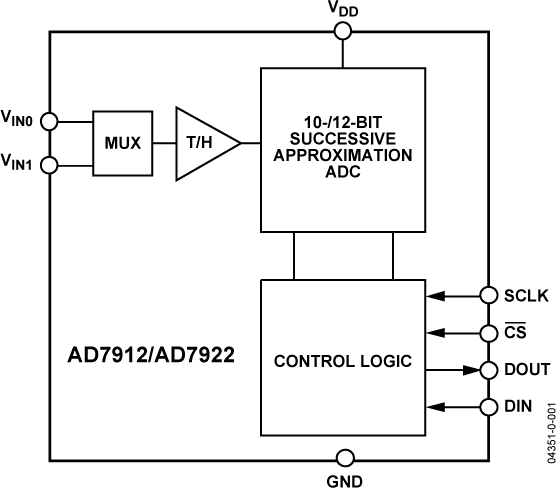

AD7912/AD7922 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 1

评估设计文件 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

Evaluation Software 1

硬件生态系统

部分模型 产品周期 描述
串联基准电压源 4
REF192
量产 2.5V精密、微功耗、低压差、低压基准电压源
ADR421
量产 超精密、低噪声、2.500 V XFET®基准电压源
REF193
量产 3.0V精密、微功耗、低压差、低压基准电压源
ADR433
量产 超低噪声、3.0V XFET®基准电压源，具有吸电流和源电流能力
低功耗运算放大器（≤ 1mA/放大器） 1
AD8031
量产 2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器
高速运算放大器（带宽 ≥ 50MHz） 1
ADA4857-1
量产 超低失真、低功耗、低噪声、高速运算放大器
精密运算放大器 (Vos<1mV且TCVos<2uV/C) 3
AD8599
量产 双极低失真、极低噪声运算放大器
ADA4841-1
量产 低功耗、低噪声、低失真、轨到轨输出放大器
AD8605
量产 精密、低噪声、轨到轨输入输出、CMOS运算放大器（双路）
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

EVAL-AD7922

AD7922 评估套件

立即购买 更多内容

产品详情

EVAL-AD7922CBZ是针对AD7922的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
EVAL-AD7922
AD7922 评估套件
