概览

优势和特点


  • 引脚可编程输出速率
  • 输出数据速率：10 Hz、50 Hz、60 Hz、120 Hz
  • 引脚可编程PGA
  • 增益：1、8、64、128
  • 引脚可编程省电和复位功能
  • 均方根噪声：15 nV (10 Hz, G = 128)
  • 无噪声分辨率高达21.5位(G = 1)
  • 欲了解更多特性，请参考数据手册

产品详情

AD7191是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型ADC。片内低噪声增益级意味着可直接输入小信号。它含有两路差分模拟输入。该器件还内置一个温度传感器，可用于温度补偿。

为便于使用，AD7191的特性均由专用引脚控制。片内PGA具有1、8、64或128的增益，支持±5 V、±625 mV、±78 mV或±39 mV的满量程差分输入。输出数据速率可编程为10 Hz、50 Hz、60 Hz或120 Hz。当输出数据速率设置为10 Hz或50 Hz时，可同时获得50 Hz/60 Hz抑制；当输出数据速率设置为60 Hz时，只能获得60 Hz抑制。AD7191可以采用内部时钟或外部时钟工作。

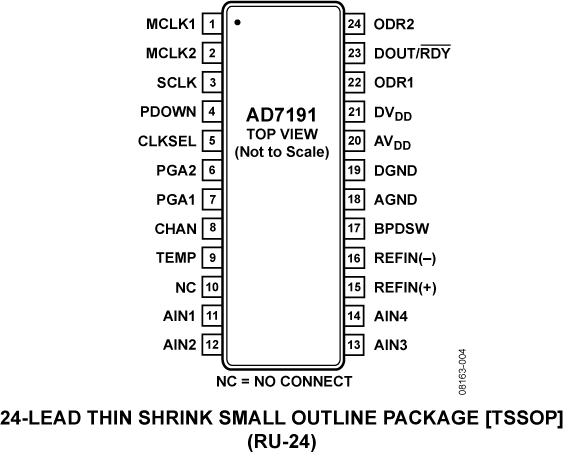

这款器件的工作电源电压为3 V至5.25 V，功耗为4.35 mA，采用24引脚 TSSOP 封装。

应用

  • 电子秤
  • 应变计传感器
  • 压力测量
  • 医疗与科学仪器
