AD5761

多范围、16位、双极性电压输出型DAC

英文数据手册

Rev. C

推荐新设计使用

顶部

概览

优势和特点
产品详情

优势和特点

8个软件可编程输出范围： 0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V、−2.5 V至+7.5 V；超量程：5%
总非调整误差(TUE)：0.1% FSR（最大值）
16位分辨率：±2 LSB（最大值），积分非线性(INL)
保证单调性： ±1 LSB（最大值）

单通道、16位DAC
建立时间： 7.5 µs（典型值）
集成基准电压缓冲器
低噪声： 35 nV/√Hz
低毛刺： 1 nV-sec
1.8 V逻辑兼容性
通过LDAC异步更新
异步复位(RESET)至零电平/中间电平
DSP/微控制器兼容串行接口
鲁棒的4 kV HBM ESD保护

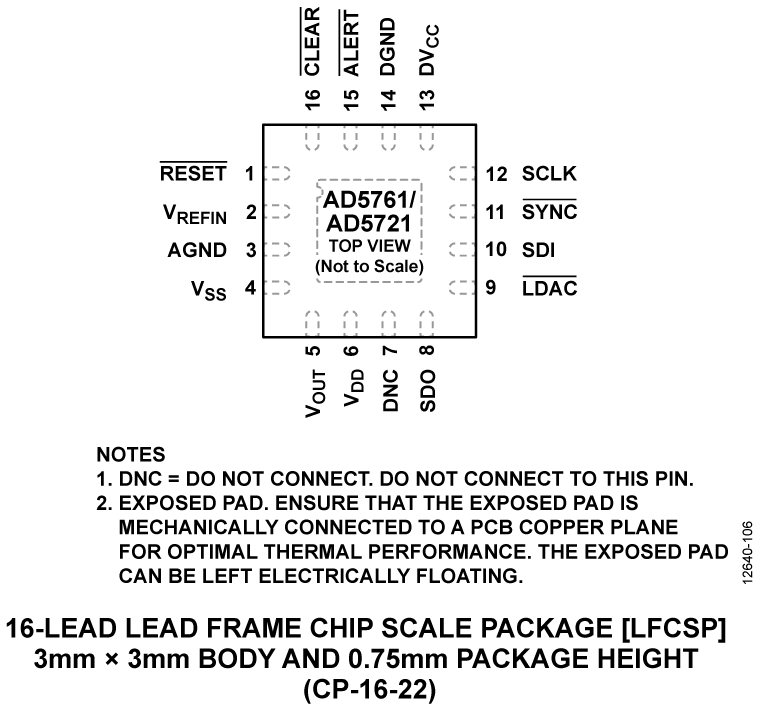

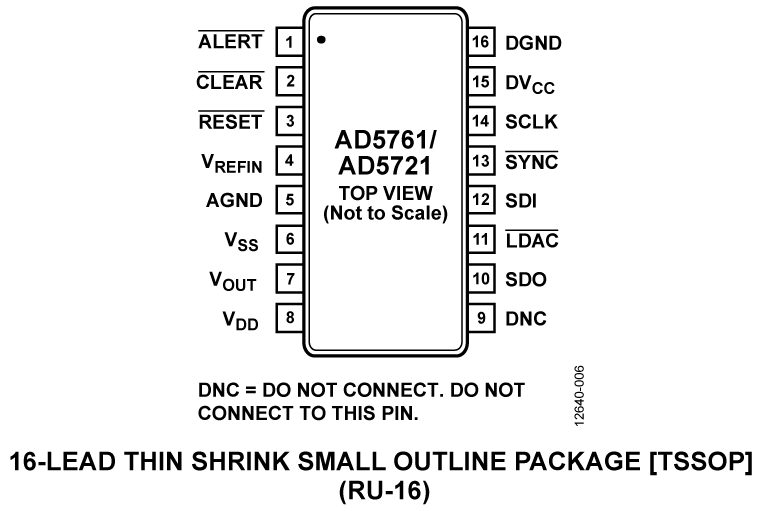

提供16引脚TSSOP和16引脚LFCSP封装
工作温度范围：-40°C至+125°C

产品详情

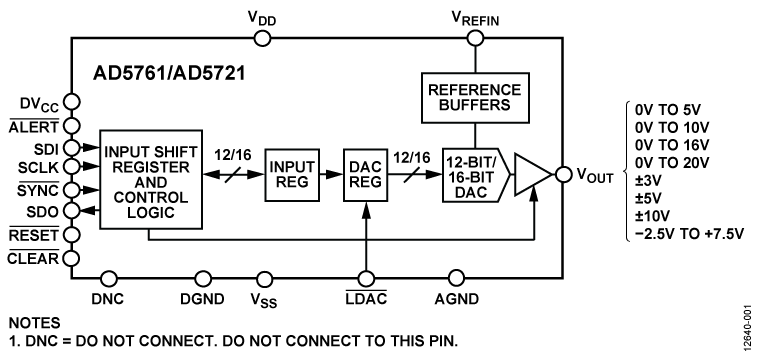

AD5761/AD5721 分别是单通道、16/12位串行输入、电压输出数模转换器(DAC)，采用单电源（4.75 V至30 V）或双电源（−16.5 V至0 V V_SS和4.75 V至16.5 V V_DD）供电，集成输出放大器和基准电压源缓冲器，构成使用极为方便的通用解决方案。

这些器件可保证单调性，选定范围内的积分非线性(INL)为±2 LSB（最大值），噪声为35 nV/√Hz，建立时间为7.5 μs。

AD5761/AD5721 采用串行接口，能够以最高50 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，DAC输出可实现异步更新。输入编码为用户可选的二进制补码或偏移二进制。异步复位功能可将所有寄存器复位至默认状态。用户可通过控制寄存器中的RA[2:0]位选择输出范围。

这些器件采用16引脚TSSOP封装，保证具有−40°C至+125°C的工业温度范围。

应用

工业自动化
仪器仪表、数据采集
开环/闭环伺服控制、过程控制
可编程逻辑控制器

产品分类

数模转换器 (DAC)

领域

类似器件点击在参数搜索中查看所有

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

EVAL-AD5761R

AD5761R 评估板

EVAL-AD5761R

查看此评估套件详细信息

EVAL-AD5761RSDZ是一款全功能评估板，允许用户轻松评估AD5761R 16位、电压输出数模转换器(DAC)的全部特性。该板还集成了电源解决方案，利用ADP5070开关调节器从+3.3 V输入生成+11 V至-21 V双极性电源电压，支持DAC上可编程DAC电压输出范围中的任一范围。或者，通过板载连接器(J4)和线性电源为DAC供电可实现所有范围。AD5761R引脚可通过板载连接器，为外部连接提供访问。可通过两种方式控制该评估板：通过板载连接器(J5)，或通过SDP连接器(J1)。EVAL-SDP-CB1Z SDP板采用AD5761R评估软件，允许通过Windows® XP（SP2或更高）或Windows Vista（32位）计算机以USB端口对评估板进行控制。

器件描述

AD5761R是一款单通道、16位串行输入、电压输出DAC。该器件采用单电源电压（4.75 V至30 V）或双电源电压（−16.5 V至0 V (VSS)和+4.75 V至+16.5 V (VDD)）供电。标称满量程输出范围为软件或硬件可选。内置输出放大器、基准电压缓冲器以及上电/断电控制电路提供易于使用的通用解决方案。
