EVAL-AD5761R
AD5761R 评估板
顶部
概览
优势和特点
- AD5761R的全功能评估板
- 链路选项
- PC控制结合ADI的EVAL-SDP-CB1Z系统演示平台(SDP)
- PC控制软件
产品详情

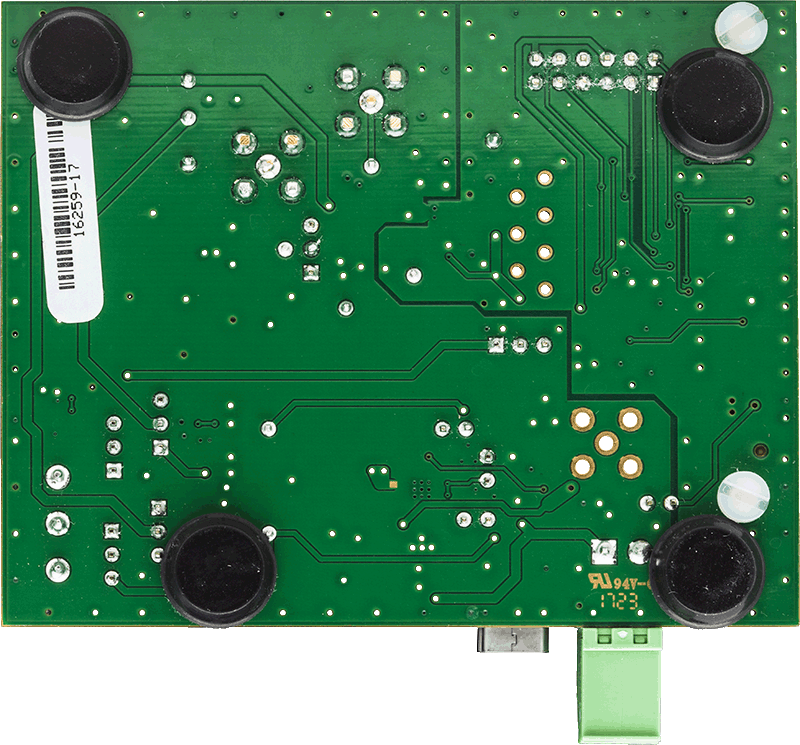

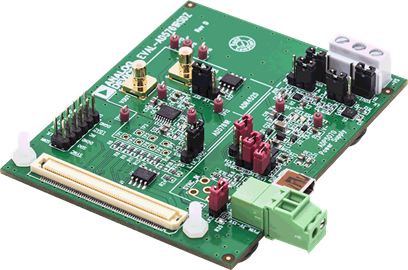

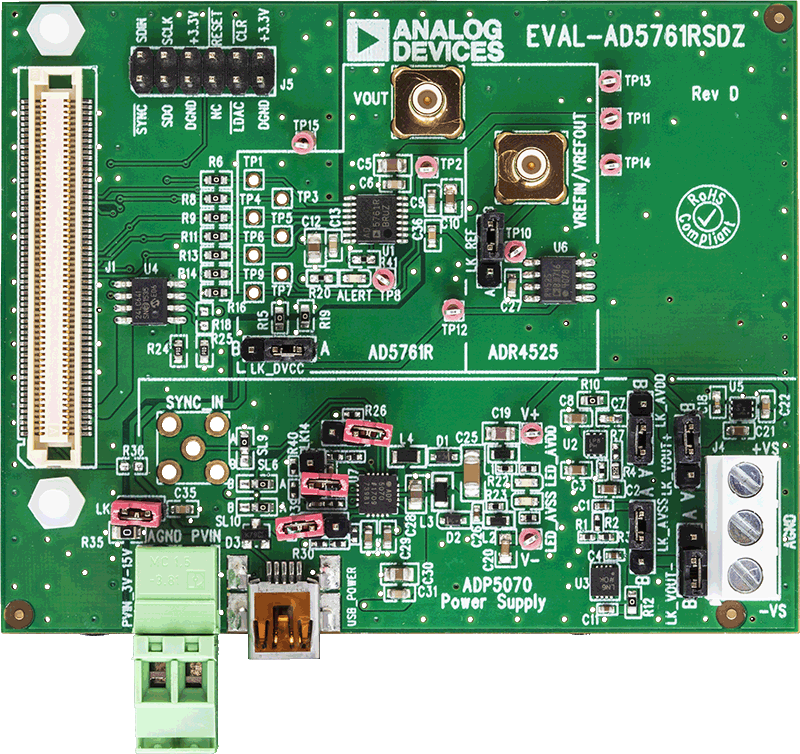

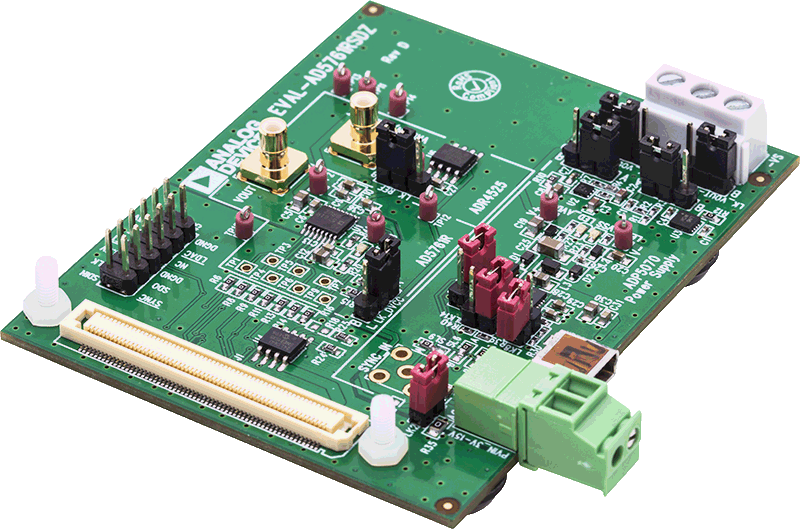

EVAL-AD5761RSDZ是一款全功能评估板，允许用户轻松评估AD5761R 16位、电压输出数模转换器(DAC)的全部特性。该板还集成了电源解决方案，利用ADP5070开关调节器从+3.3 V输入生成+11 V至-21 V双极性电源电压，支持DAC上可编程DAC电压输出范围中的任一范围。或者，通过板载连接器(J4)和线性电源为DAC供电可实现所有范围。AD5761R引脚可通过板载连接器，为外部连接提供访问。可通过两种方式控制该评估板：通过板载连接器(J5)，或通过SDP连接器(J1)。EVAL-SDP-CB1Z SDP板采用AD5761R评估软件，允许通过Windows® XP（SP2或更高）或Windows Vista（32位）计算机以USB端口对评估板进行控制。
器件描述
AD5761R是一款单通道、16位串行输入、电压输出DAC。该器件采用单电源电压（4.75 V至30 V）或双电源电压（−16.5 V至0 V (VSS)和+4.75 V至+16.5 V (VDD)）供电。标称满量程输出范围为软件或硬件可选。内置输出放大器、基准电压缓冲器以及上电/断电控制电路提供易于使用的通用解决方案。
