AD5721R

集成2 PPM/⁰C基准电压源的多范围、12位、单极性电压输出型DAC


更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 8个软件可编程输出范围:0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V、−2.5 V至+7.5 V;超量程:5%
  • 低漂移2.5 V基准电压源:±2 ppm/°C(典型值)
  • 总非调整误差(TUE):0.1% FSR(最大值)
  • 16位分辨率:±2 LSB(最大值),积分非线性(INL)
  • 保证单调性:±1 LSB(最大值)
  • 单通道、12位DAC
  • 建立时间:7.5 μs(典型值)
  • 集成基准电压缓冲器
  • 低噪声:35 nV/√Hz
  • 低毛刺:1 nV- sec(0 V至5 V范围)
  • 数字电源电压范围:1.7 V至5.5 V
  • 通过LDAC异步更新
  • 异步复位(RESET)至零电平/中间电平
  • DSP/微控制器兼容串行接口
  • 鲁棒的4 kV HBM ESD保护
  • 16引脚、3 mm × 3 mm LFCSP封装
  • 16引脚TSSOP封装
  • 工作温度范围:-40°C至+125°C

更多细节
show more Icon

AD5761R/AD5721R分别是单通道、16/12位串行输入、电压输出数模转换器(DAC),采用单电源(4.75 V至30 V)或双电源(−16.5 V至0 V VSS和4.75 V至16.5 V VDD)供电,集成输出放大器、基准电压源缓冲器和基准电压源,是使用极为方便的通用解决方案。

这些器件可保证单调性,选定范围内的积分非线性(INL)为±2 LSB(最大值),噪声为35 nV/√Hz,建立时间为7.5 μs。

AD5761R/AD5721R采用串行接口,能够以最高50 MHz的时钟速率工作,并且与DSP和微控制器接口标准兼容。利用双缓冲,DAC输出可实现异步更新。输入编码为用户可选的二进制补码或偏移二进制。异步复位功能可将所有寄存器复位至默认状态。用户可通过控制寄存器中的RA[2:0]位选择输出范围。

这些器件采用16引脚TSSOP封装,保证具有−40°C至+125°C的工业温度范围。

应用

  • 工业自动化
  • 仪器仪表、数据采集
  • 开环/闭环伺服控制、过程控制
  • 可编程逻辑控制器

产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD5721RBCPZ-RL7
  • HTML
  • HTML
AD5721RBRUZ
  • HTML
  • HTML
AD5721RBRUZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

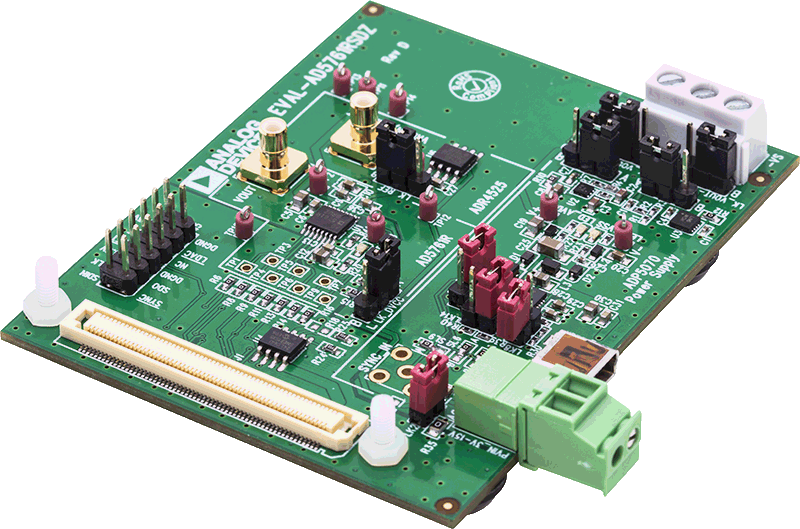

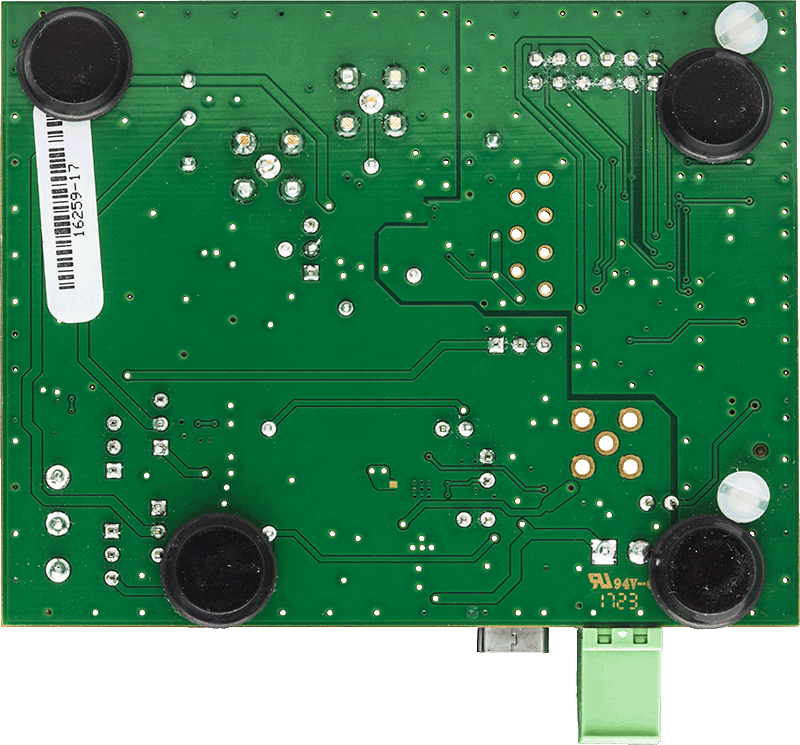

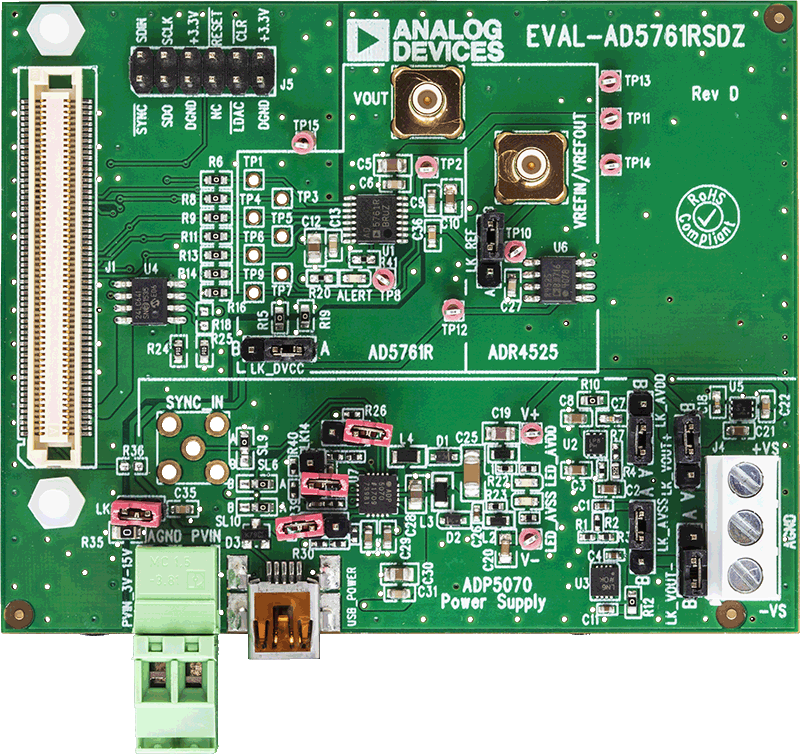

EVAL-AD5761R

AD5761R 评估板

zoom

EVAL-AD5761R

AD5761R 评估板

AD5761R 评估板

特性和优点

  • AD5761R的全功能评估板
  • 链路选项
  • PC控制结合ADI的EVAL-SDP-CB1Z系统演示平台(SDP)
  • PC控制软件

产品详情

EVAL-AD5761RSDZ是一款全功能评估板,允许用户轻松评估AD5761R 16位、电压输出数模转换器(DAC)的全部特性。该板还集成了电源解决方案,利用ADP5070开关调节器从+3.3 V输入生成+11 V至-21 V双极性电源电压,支持DAC上可编程DAC电压输出范围中的任一范围。或者,通过板载连接器(J4)和线性电源为DAC供电可实现所有范围。AD5761R引脚可通过板载连接器,为外部连接提供访问。可通过两种方式控制该评估板:通过板载连接器(J5),或通过SDP连接器(J1)。EVAL-SDP-CB1Z SDP板采用AD5761R评估软件,允许通过Windows® XP(SP2或更高)或Windows Vista(32位)计算机以USB端口对评估板进行控制。

器件描述

AD5761R是一款单通道、16位串行输入、电压输出DAC。该器件采用单电源电压(4.75 V至30 V)或双电源电压(−16.5 V至0 V (VSS)和+4.75 V至+16.5 V (VDD))供电。标称满量程输出范围为软件或硬件可选。内置输出放大器、基准电压缓冲器以及上电/断电控制电路提供易于使用的通用解决方案。
