AD5668

量产

8通道、16位、SPI电压输出denseDAC，集成5 ppm/°C片内基准电压源

数据手册 (Rev. J) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低功耗，最小的引脚兼容、8通道DAC
    AD5668：16位
    AD5648：14位
    AD5628：12位
  • 16引脚和14引脚TSSOP
  • 4mm X 4mm 16引脚LFCSP封装
  • 1.25 V/2.5 V、5 ppm/ºC片内基准电压源
  • 关断模式下的功耗：400 nA (5 V)，200 nA (3 V)
  • 采用2.7 V至5.5 V电源供电，通过设计保证单调性
  • 上电复位至零电平或中间电平
  • 3种关断功能
  • 硬件/LDAC和/LDAC脚无效使能功能
  • /CLR功能，清零至可编程码
  • 轨到轨工作

AD5668-EP：支持防务和航空航天应用（AQEC标准）

  • 下载AD5668-EP (Rev 0)数据手册
  • 军用温度范围
    （−55°C至+125°C）
  • 受控制造基线
  • 封装/测试厂
  • 制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供

AD5668 是一种低功耗、8通道、16位缓冲电压输出DAC。该器件采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5668 内置一个片内基准电压源，内部增益为2。AD5668-1内置一个1.25 V、 5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5668-2、-3内置一个2.5 V 、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源则通过软件写入启用。

上述器件内置一个上电复位电路，确保DAC输出上电至0 V (AD5668-1、-2)或中量程(AD5668-3)并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立省电特性，在省电模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。

利用/LDAC功能可以同时更新所有DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步/CLR功能，更新至用户可编程码：零电平、中量程或满量程。

AD5668采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD5668-EP支持防务和航空航天应用（AQEC标准）

产品聚焦

  • 8通道16位DAC。
  • 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
  • 提供14引脚/16引脚TSSOP封装。
  • 上电复位至0 V或中间电平。
  • 关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA。

应用

  1. 光收发器
  2. 功率放大器控制
  3. 数据采集系统
  4. 数字增益和失调电压调整
AD5668
8通道、16位、SPI电压输出denseDAC，集成5 ppm/°C片内基准电压源
AD5628/AD5648/AD5668 Functional Block Diagram AD5628/AD5648/AD5668 Pin Configuration AD5628/AD5668 Pin Configuration AD5628/AD5668 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 3

用户手册 1

产品亮点 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 3

器件驱动器 3

硬件生态系统

部分模型 产品周期 描述
AD5669R
量产 8通道、16位、I2C 电压输出 denseDAC，集成5 ppm/°C片内基准电压源
AD5675R
量产 八通道16位nanoDAC，内置2 PPM/°C基准电压源和I2C接口
AD5676
量产 Octal，16位nanoDAC+，内置SPI接口
AD5676R
量产 八通道16位nanoDAC+，内置2 PPM/°C基准电压源和SPI接口
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-AD5668

AD5668八通道、16位串行电压输出DAC的评估板

立即购买 更多内容

特性和优点

  • AD5668的全功能评估板
  • 片内基准电压源
  • 各种链路选项
  • PC控制结合ADI的
  • 系统开发平台(SDP)
  • 用于控制DAC的PC软件
  • 用于电压回读的片上ADC

产品详情

ADI公司的AD5668评估板EVALAD5668SDCZ和EVAL-AD5668SDRZ可帮助客户快速完成AD5668新电路原型设计，同时缩短设计时间。AD5668采用2.7 V至5.5 V单电源供电。该器件内部集成1.25 V或2.5 V板载基准电压源，可分别提供2.5 V或5 V的输出电压范围。上电时，板载基准电压源关闭，因而可以用外部基准电压。该评估板使用REF195。上电后，必须写入该器件以打开内部基准电压源。

使用评估板时，应同时参阅AD5668数据手册和本用户指南。

评估板通过SDP与PC的USB端口连接。软件与评估板一同提供，便于用户设置AD5668。

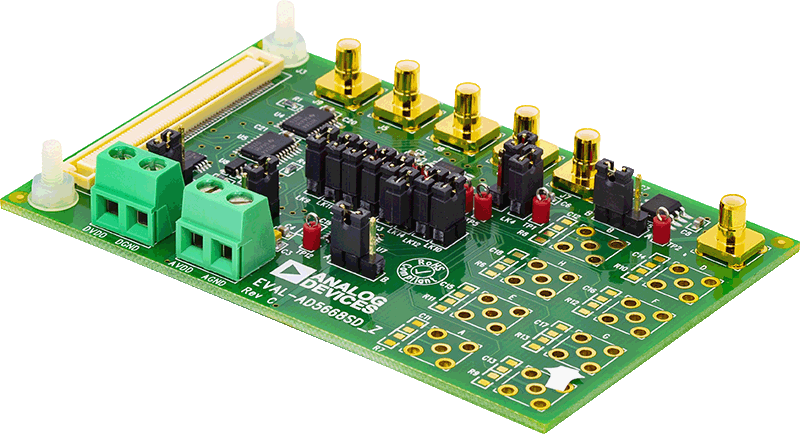

EVAL-AD5668
AD5668八通道、16位串行电压输出DAC的评估板
EVAL-AD5668SDCZANGLE-web EVAL-AD5668SDCZBOTTOM-web EVAL-AD5668SDCZTOP-web EVAL-AD5668 Functional Block Diagram

参考电路

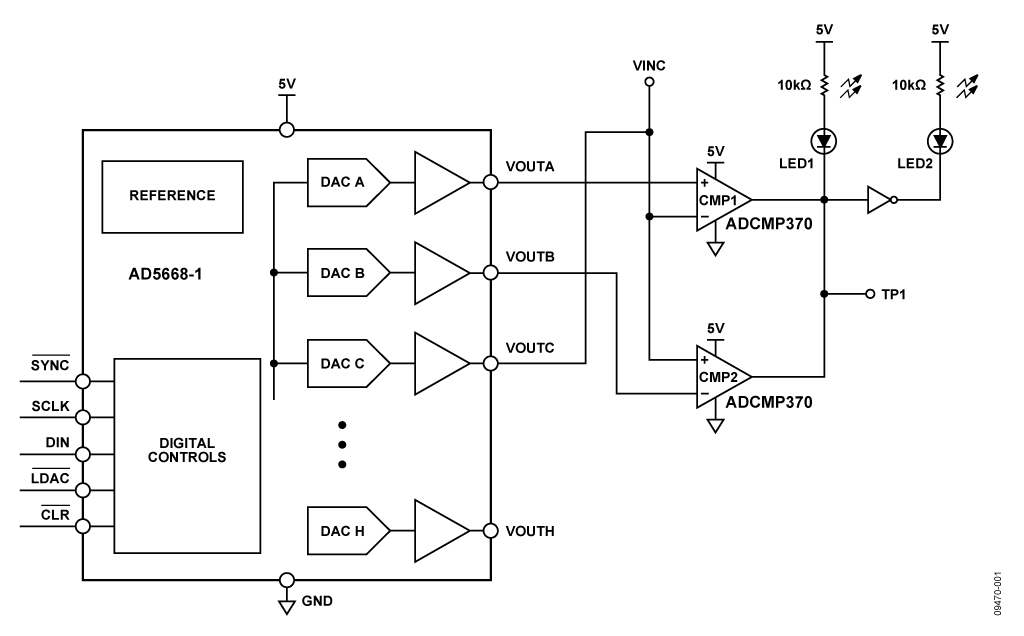

CN0182 参考设计

单电源、低功耗的可编程窗口检测器

查看参考设计详情

特性和优点

  • 可编程窗口检测器
  • 单电源
  • 可实现4个独立通道
CN0183 参考设计

采用+12V至±5V电源的精密、16位双极性输出电压源

查看参考设计详情

特性和优点

  • 精密16位电压源
  • 8通道独立自足
  • 电源电压：+12V至+/- 5V
CN0182
单电源、低功耗的可编程窗口检测器
CN0183
采用+12V至±5V电源的精密、16位双极性输出电压源
