AD5100

系统管理IC,具有可编程四通道电压监控与管理功能

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 2个设备使能输出,以及6个可编程监控输入(参见表1)
  • I2C兼容接口
  • MOST50兼容输入
    - 利用V2MON与V4MON的诊断应用
  • OTP1用于永久阈值与时序设置
  • OTP可被改写,以实现动态调整
  • 一路5 V监控输入,可对外部设备进行复位控制
    - 可编程复位阈值与保持时间
  • 三路30 V监控输入,可对外部设备进行关断控制
    - 可编程过压、欠压、上电与断电阈值,以及关断时序
    - 关断报警,具有故障检测功能
    - 外部设备的复位控制
  • 两种监控功能
    - 看门狗复位控制器,具有可编程超时和可选浮点输入
    - 手动复位控制,用于外部设备
  • 工作范围
    - 电源电压:3.0 V ~ 30 V
    - 温度范围:–40°C ~ +125°C
    - 低关断电流:10 µA
  • 通过I2C软件断电
  • 通过边沿触发信号上电
  • 高电压输入防迁移屏蔽引脚
更多细节
show more Icon
AD5100是一款可编程系统管理IC,它集成了四通道电压监控与一个看门狗管理电路,当系统出现故障时,能够关断外部电源、复位处理器,或禁用其它系统电子设备。AD5100也可用于保护系统,避免由于不正确的设备上电时序而引起的故障。AD5100内部极具鲁棒性的看门狗复位控制器能够监控两路30 V输入(具有关断和复位控制功能),一路2.3 V ~ 5.0 V输入,以及一路1.6 V ~ 8 V输入。大多数监控输入阈值与定时设置都可实时编程,或利用OTP特性由工厂永久设定。

AD5100是一款通用器件,适合于关键微处理器、DSP以及嵌入式系统工作在恶劣的汽车、工业、通信网络环境等系统监控应用。

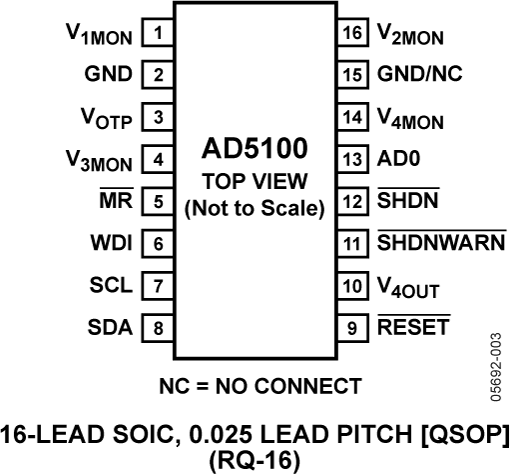

AD5100采用紧凑型QSOP-16封装,可在扩展的汽车温度范围(-40°C ~ +125°C)内工作。

应用

  • 汽车系统
  • 网络设备
  • 计算机、控制器与嵌入式系统
  • Data Sheet, Rev. PrK, 10/07

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    AD5100YRQZ-1RL7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    5月 15, 2012

    - 12_0117

    AD5100 Wafer Fab Transfer

    8月 26, 2010

    - 10_0001

    Halogen Free Material Change for QSOP Products

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    5月 15, 2012

    - 12_0117

    arrow down
    8月 26, 2010

    - 10_0001

    arrow down

    Halogen Free Material Change for QSOP Products

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    EVAL-AD5100

    AD5100 评估板

    zoom

    EVAL-AD5100

    AD5100 评估板

    产品详情

    设计人员可以利用AD5100评估板来评估AD5100的多种电压监控功能特性。利用所需的阀值和延迟设置,它也可用于评估非OTP AD5100器件。该评估板直接与一个USB端口相连,并且由一个独立的+12V电源供电。
