概览

优势和特点

  • 低功耗四通道12/14/16位DAC，±1 LSB INL
  • AD5666的引脚兼容、性能升级产品
  • 独立和共用电压参考引脚选项
  • 轨到轨工作
  • 4.5 V至5.5 V电源供电
  • 上电复位至零电平或中间电平
  • 3种关断功能以及各通道独立关断功能
  • 硬件LDAC和软件LDAC 覆盖功能
  • CLR功能，清零至可编程码
  • SDO菊花链选项
  • 14/16引脚TSSOP封装
  • 内部基准电压缓冲及内部输出放大器

产品详情

AD5024/AD5044/AD5064是低功耗、四通道、12/14/16位缓冲电压输出nanoDAC®转换器，提供1 LSB INL和1 LSB DNL的相对精度，其中AD5024/AD5044/AD5064具有独立参考引脚，AD5064-1具有共用参考引脚。AD5024/AD5044/AD5064/AD5064-1可以采用4.5 V至5.5 V单电源供电,此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™和DSP接口标准兼容。片内提供集成基准电压缓冲器和输出放大器。AD5024/AD5044/AD5064/AD5064-1内置一个上电复位电路，确保DAC输出上电至零电平或中量程，并保持该电平，直到对该器件执行一次有效的写操作为止。AD5024/AD5044/AD5064/AD5064-1具有关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选的输出负载。器件的总非调整误差小于2 mV。

产品聚焦

  1. 四通道、14/16引脚TSSOP封装。
  2. 16位精度、1 LSB INL。
  3. 上电时毛刺非常低。
  4. 高速串行接口，时钟速率最高达50 MHz。
  5. 复位到已知输出电压（零电平或中间电平）。
应用

  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

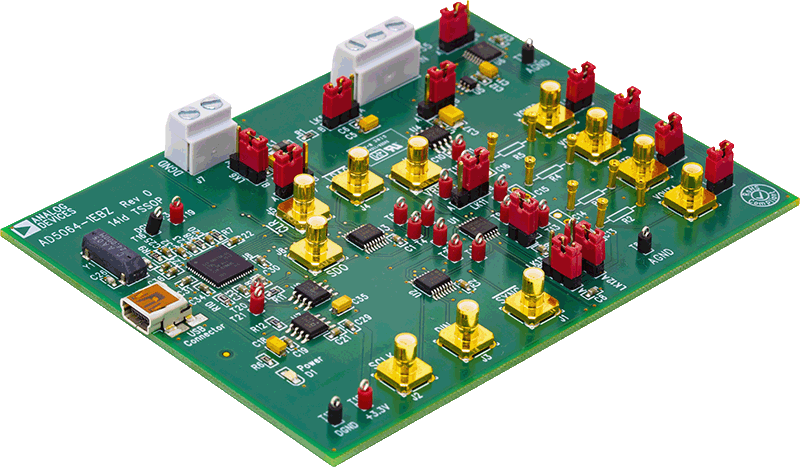

评估套件 (1)

参考资料

  • 查看全部 (3)
  • 数据手册 (1)
  • 用户手册 (1)
  • 解决方案通报和手册 (1)
    • Document Type

    软件代码及系统需求

    评估软件

    AD5064 评估软件

    驱动/参考代码

    WIKI

    AD5064 IIO Quad-Channel DAC Linux Driver

    工具及仿真模型

    精密DAC误差预算工具

    精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
