概览

优势和特点

  • 超低电压噪声:1nV/√Hz
  • 低失真:在 4VP-P、1MHz 频率以及 1kΩ 负载下为 HD2/HD3<–90dBC
  • 高压摆率:180V/μs
  • GBW = 420MHz
  • –3dB 频率 (AV = +1):330MHz
  • n 输入共模范围包括负电源轨
  • 轨到轨输出摆幅
  • 电源电流:每通道 5.5mA(典型值)
  • 工作电源范围:2.8V 至 11.75V
  • 输入失调电压:95μV(最大值)
  • 失调漂移:0.4μV/°C
  • 低功耗关断
  • 极高的开环增益:9V/μV (139dB),RL = 1kΩ
  • 工作温度范围:–40°C 至 125°C

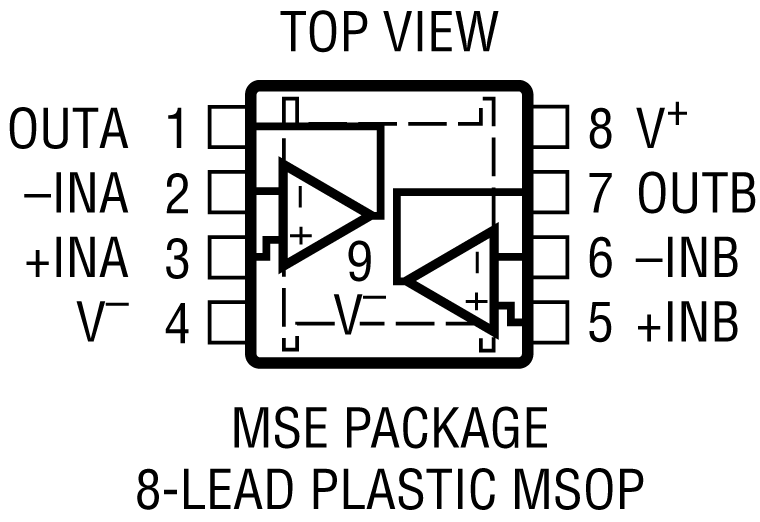

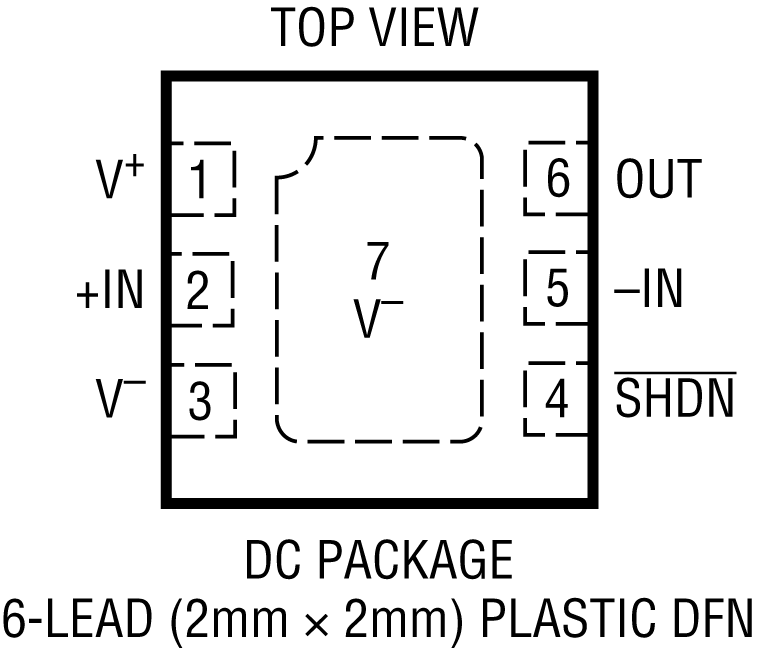

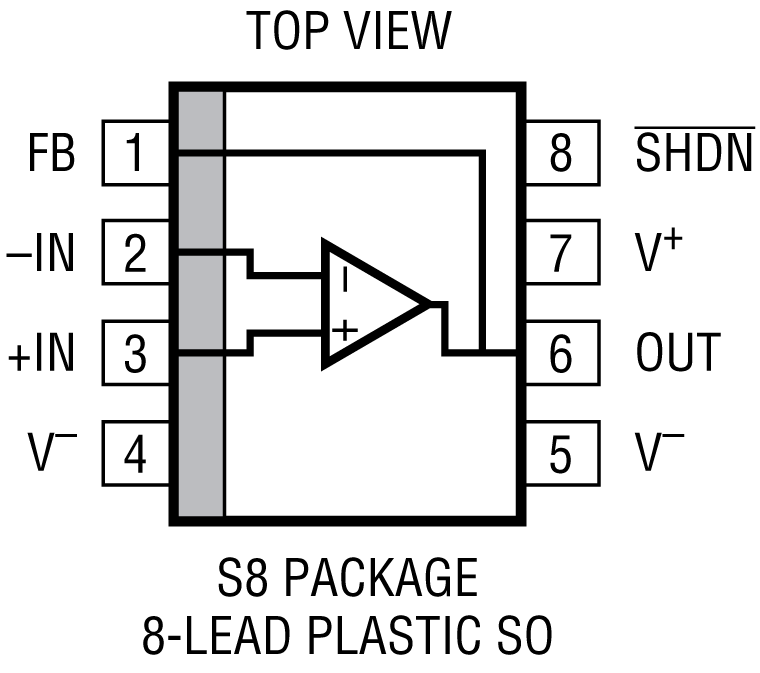

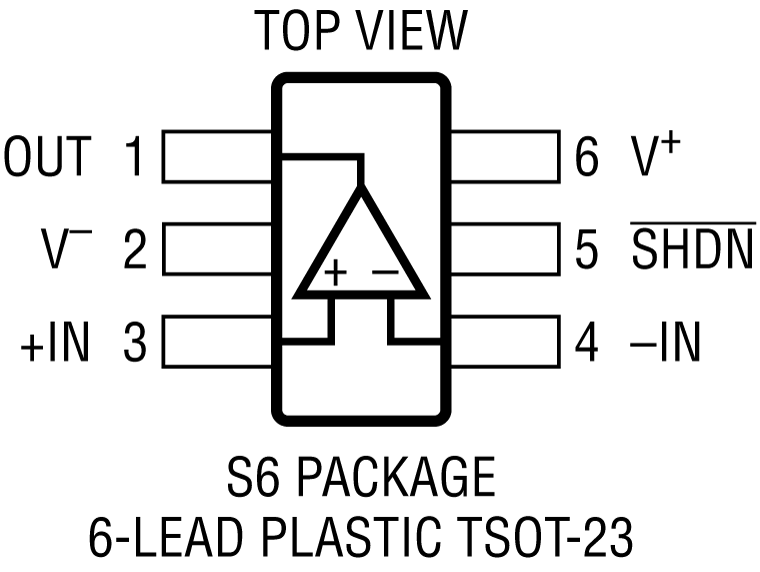

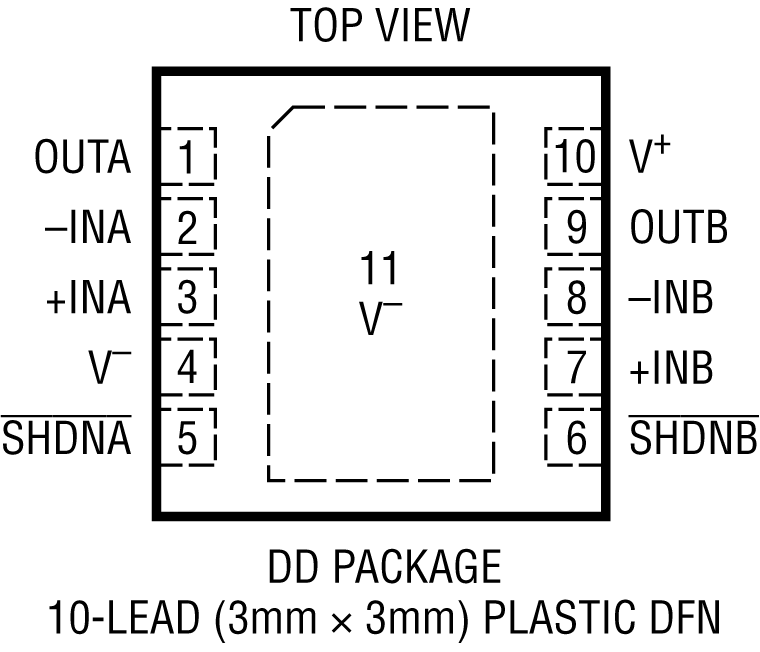

  • 单通道版本采用 8 引脚 SOIC、TSOT-23、2mm × 2mm DFN 封装。双通道版本采用 3mm × 3mm DFN、MS8E 封装

产品详情

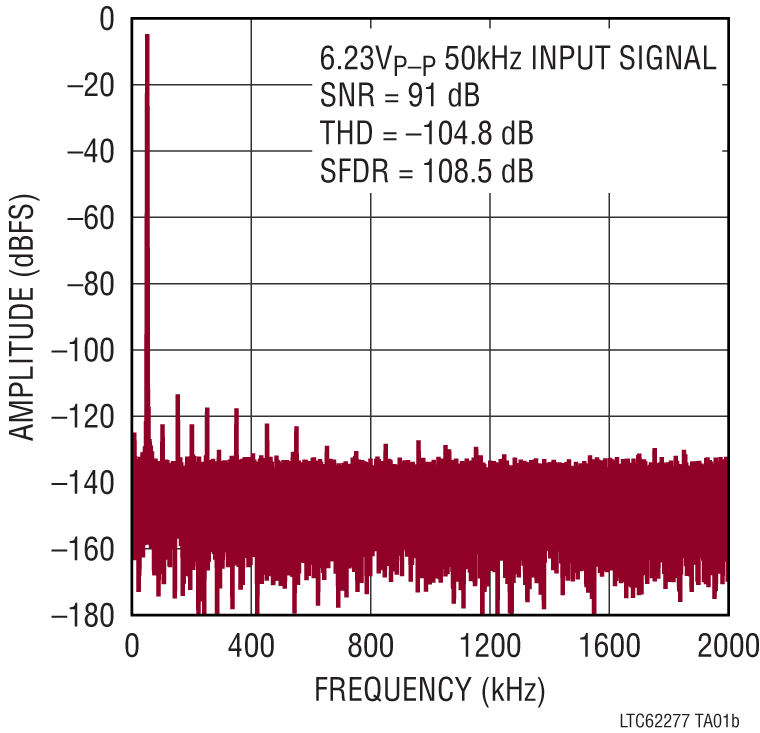

LTC6226是速度极快、低噪声轨到轨输出、单位增益稳定的单通道/双通道运算放大器,其增益带宽积为420MHz,压摆率为180V/μs。对于1MHz下的4VP-P信号,输入参考电压噪声仅1nV/√Hz,失真小于–90dBC,因而非常适合需要高动态范围以及处理信号的应用(例如驱动模数转换器)。

这些器件具有低失调、低失调漂移、高增益(139dB)和高CMRR(114dB)特性,非常适合高动态范围应用。

LTC6226系列在2.8V至11.75V电源电压范围内具有出色的性能,其额定电源电压为3V、5V和10V (±5V)。

该运算放大器的输入范围可扩展至负电源轨和轨到轨输出级,支持宽摆幅信号和真正的单电源供电。

对于空间受限的应用,该放大器提供2mm × 2mm DFN(单通道)和3mm × 3mm DFN(双通道)封装。此外还提供8引脚SOIC、TSOT-23和MS8E封装。

这些放大器可以用作许多高速运算放大器的替代产品,以改善速度、噪声和动态范围性能。

应用

  • 光电子:快速交流耦合互阻放大器

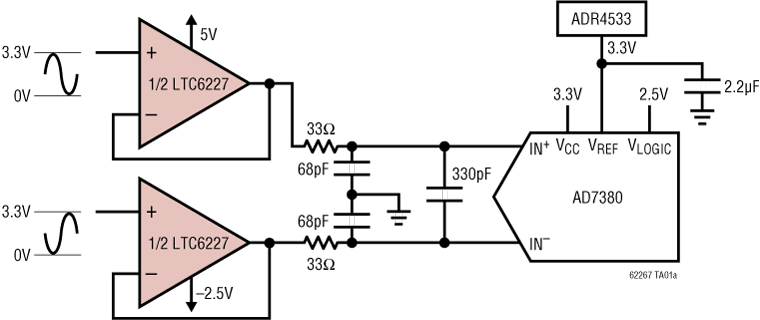

  • 驱动高动态范围模数转换器
  • 有源滤波器
  • 视频放大器
  • 低电压低失真放大

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

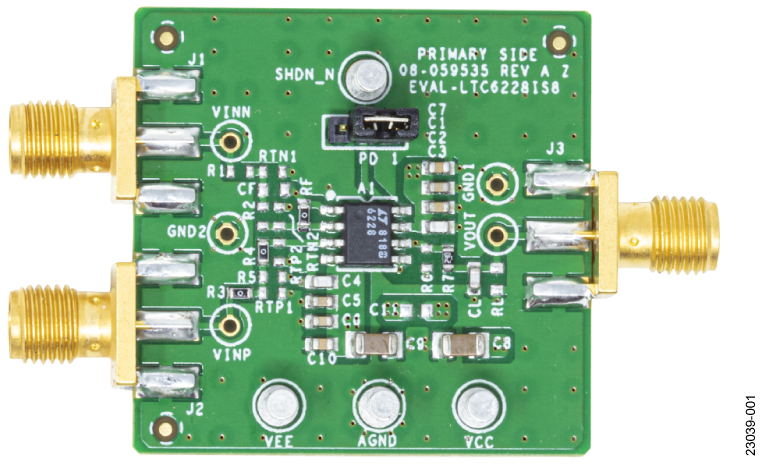

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC6226
