HMC905
推荐用于新设计6 GHz低噪声可编程分频器（N =1至4），采用SMT封装
- 产品模型
- 2
Viewing:
概述
- 低噪底： -164 dBc/Hz
（10 MHz失调，N = 4） - 可编程频率
分频器，N = 1、2、3或4 - 输入频率范围： 400 MHz至6 GHz
- 输出功率最高+6 dBm
- 休眠模式： 功耗<1 μA
- 16引脚3x3mm SMT封装： 9mm²
HMC905LP3E是一款SiGe BiCMOS低噪声可编程分频器，采用3x3 mm无引脚表贴封装。 在400 MHz至6 GHz 输入频率范围内，该电路可编程并采用N = 1至N = 4分频。 该器件具有高电平输出功率（最高为6 dBm单端）、极低SSB相位噪声和50%占空比，非常适合低噪声时钟产生、LO生成和LO驱动应用。 通过可配置偏置和输出功率控制功能，可进行功耗和输出功率控制。 该器件集成关断特性、良好输入至输出隔离以及快速启动时间。 HMC905LP3E可用于快速切换“乒乓”应用。
应用
- 低噪底LO生成
- 软件定义无线电
- 时钟发生器
- 快速切换频率合成器
- 军事应用
- 测试设备
- 传感器
参考资料
数据手册 1
质量文档 4
磁带和卷轴规格 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC905LP3E | 16-Lead QFN (3mm x 3mm w/ EP) | ||
| HMC905LP3ETR | 16-Lead QFN (3mm x 3mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
3月 29, 2023 - 22_0048 Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products |
||
| HMC905LP3E | 量产 | |
| HMC905LP3ETR | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件

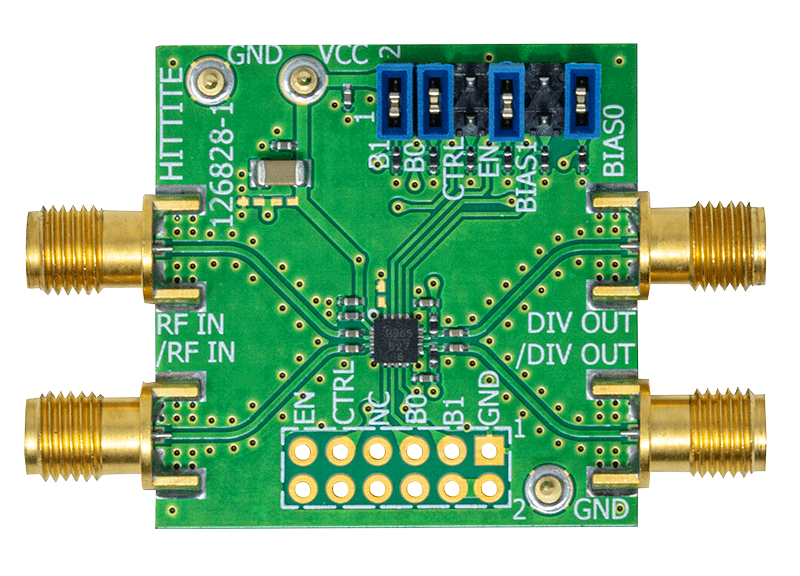

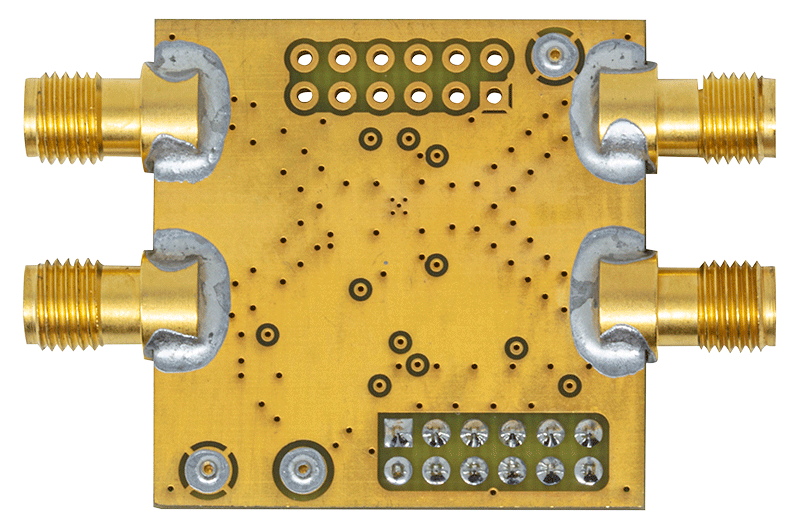

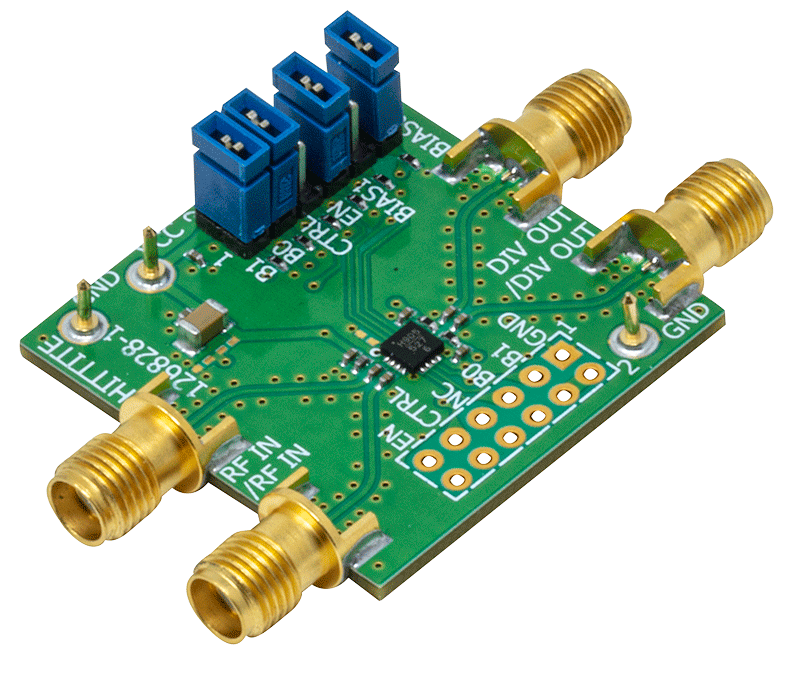

HMC905LP3E评估板
