ADuM4138

推荐用于新设计

具有隔离式反激控制器的高电压隔离式IGBT栅极驱动器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 6 A 峰值驱动输出能力（典型值）
  • 内部关闭 NFET，导通电阻：<1 Ω
  • 内部打开 PFET，导通电阻：<1.2 Ω
  • 2 种过流保护方法
    • 去饱和检测
    • 分裂式发射器过流保护
  • 具有栅极感应输入的米勒箝位输出
  • 隔离式故障输出
  • 隔离式温度传感器回读
  • 传播延迟
    • 上升：95 ns（典型值）
    • 下降：100 ns（典型值）
  • 最小脉冲宽度：74 ns
  • 工作结温范围：−40°C 至 +150°C
  • VDD1 和 VDD2 UVLO
  • 最小外部跟踪（爬电距离）：8.3 mm（待定）
  • 安全和监管审批
    • 5000 V rms 持续 1 分钟，符合 UL 1577 标准
    • CSA 元件验收通知 5A
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 849 VPEAK（增强/基本）
  • 符合汽车应用要求

ADuM4138 是一款已针对绝缘栅极双极晶体管 (IGBT) 驱动进行优化的单通道栅极驱动器。ADI 公司的 iCoupler® 技术在输入信号和输出栅极驱动器之间实现隔离。

ADI 公司的芯片级变压器还可在芯片的高电压域和低电压域之间实现隔离式控制信息通信。可以从专门的输出中回读有关芯片状态的信息。

ADuM4138 包含隔离式反激控制器，可实现简单的二次电压生成。

ADuM4138 中集成了过流检测功能，可在发生去饱和事件和/或过流事件的情况下保护 IGBT。在发生故障的情况下，过流检测可与高速两级关闭功能相结合。

ADuM4138 为金属氧化物半导体场效应晶体管 (MOSFET) 提供一个米勒箝位控制信号，可在使用单轨电源的情况下在米勒箝位电压阈值降至低于 GND2 以上 2 V 时实现 IGBT 关闭。可以在进行或不进行米勒箝位操作的情况下使用单极次级电源工作。

如果开启后栅极电压未在允许的时间内（通常为 12.8 μs）上升到内部阈值以上，低栅极电压检测电路可触发故障。低电压检测电路可检测导致栅极短路或弱驱动的 IGBT 器件故障。

通过两个温度传感器引脚 TS1 和 TS2，可以在 IGBT 处对系统温度进行隔离式监控。次级欠压锁定 (UVLO) 依照公共 IGBT 阈值水平设置为 11.2 V（典型值）。

器件初级侧的串行外设接口 (SPI) 总线为 ADuM4138 提供温度感应二极管增益和偏移的场内编程功能。值存储在器件次级端的电子可擦可编程只读存储器 (EEPROM) 中。此外，可以对特定的 VDD2 电压、温度感应报告频率和过流消隐时间进行编程。

ADuM4138 可为过流事件、远程温度过热事件、UVLO、热关断 (TSD) 和去饱和检测提供隔离式故障报告。

应用

  • MOSFET 和 IGBT 栅极驱动器
  • 光伏 (PV) 逆变器
  • 电机驱动器
  • 电源
ADuM4138
具有隔离式反激控制器的高电压隔离式IGBT栅极驱动器

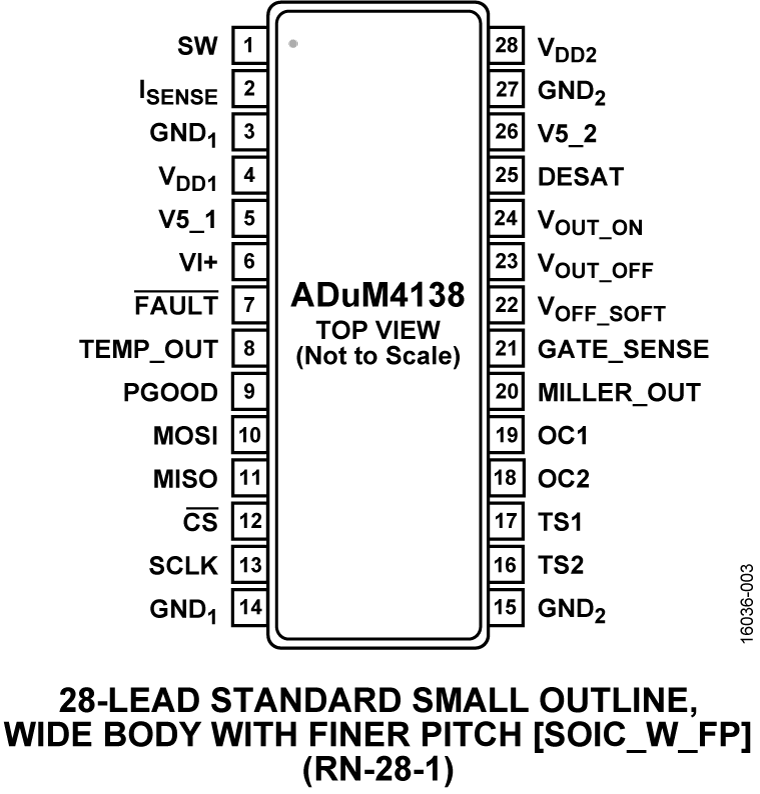

ADuM4138 Functional Block Diagram ADuM4138 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

ADuM4138 Evaluation Software Labview Source Code



工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
EVAL-ADuM4138

ADuM4138 评估板

立即购买 更多内容

特性和优点

  • 6 A 峰值驱动器输出功能
  • 输出功率器件电阻 <1 Ω
  • 适用于以下应用的测试基础设施：
    • SPI 通信
    • 米勒箝位
    • 去饱和检测
    • 两个过流保护引脚
    • 两个温度传感器引脚
    • 故障报告
    • 两个仿真负载

产品详情

EVAL-ADuM4138EBZ 评估板演示 ADuM4138 的高级特性，同时在测试环境中保持灵活性。EVAL-ADuM4138EBZ 评估板布局提供了一种可通过跳线引脚轻松控制的电路。可以使用更优化的布局，从而提高系统的整体性能。

此评估板可与 USB-SDP-CABLEZ 编程电缆配合使用，以访问次级端电子可擦可编程只读存储器 (EEPROM)，而且还包括用于驱动使用任何其他 SPI 兼容系统的串行外设接口 (SPI) 总线的选项。USB-SDPCABLEZ 使用 3.3 V 逻辑电源工作，而 ADuM4138 具有一个内部 5 V 稳压器。为了便于连接，R21 和 R22 的 MISO 线路上包括了一个电阻分压器。

本用户指南演示了如何使用附带的 ADuM4138 评估软件评估用户微调位。本用户指南展示了如何模拟 EEPROM 设置以及如何将各个位编程到非易失存储器中。
EVAL-ADuM4138
ADuM4138 评估板

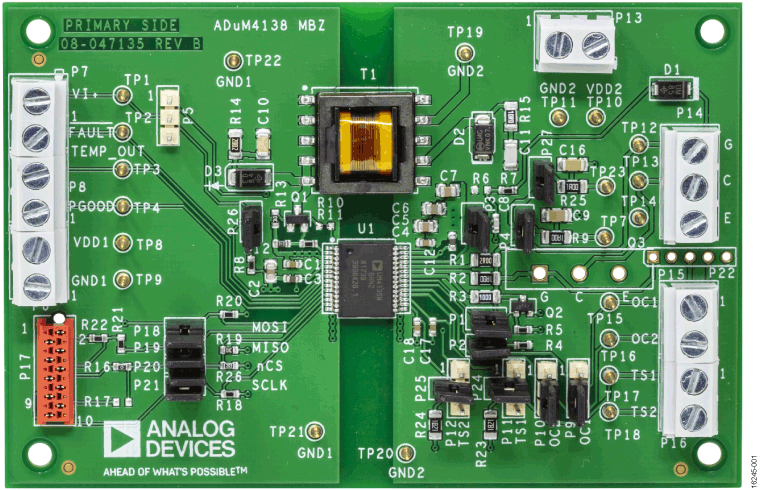

EVAL-ADuM4138EBZ Image
