ADSP-21837

推荐用于新设计

高达1 GHz的 SHARC®-FX DSP

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

系统特性

  • SHARC-FX高性能浮点内核
    • 256位向量大小
    • 1 GHz内核频率下的峰值性能：24 GFLOPS、8 GMAC（32位浮点）、16 GMAC（16位定点）
    • 带有ECC的64/512 kB L1指令/数据RAM
    • 带有ECC的32/256 kB L1指令/数据缓存
  • Arm Cortex-M33连接内核
    • 400 MHz频率，具有奇偶校验保护的64/128 kB指令/数据RAM
  • 存储器
    • 具有专用内存、DMA和多通道支持的并行操作
    • 高达16 Mb (2 MB)片内L2 SRAM，具有ECC保护功能
    • 一个与DDR3L SDRAM器件相连的3级(L3) 16位接口
  • 板载加速器
    • 两个FIR引擎（高达1 GHz，每周期4个抽头）
    • 四个IIR引擎（高达1 GHz，每个双二阶滤波器6个周期）
  • 安全性
    • 加密硬件加速器
    • 快速安全引导，支持IP保护

封装、主要外设和兼容性

  • 17 mm × 17 mm、400 引脚 BGA_ED（间距 0.8 mm）、兼容RoHS标准
  • 以太网、HyperBus、CAN-FD、HADC、I2C、ASRC/SPORT
  • ADSP-2156x和ADSP-2159x布局兼容选项

ADSP-2183x/ADSP-SC83x数字信号处理器(DSP)属于 SHARC®-FX 系列产品。SHARC-FX内核采用单指令、多数据(SIMD)矢量浮点架构，在大多数组合下每个周期可以发出多达四个指令。ADSP-2183x/ADSP-SC83x处理器内的SHARC-FX内核处理速度高达1 GHz，结合高达2 MB的L2内存，非常适用于低延迟应用。对于寻求增强连接选项（如以太网）的应用，除了SHARC-FX内核外，ADSP-SC834/SC835还搭载 Arm® Cortex®-M33。SHARC-FX系列的所有型号都配有板载IIR和FIR加速器以及用于C/C++编程的高效自动矢量化编译器。

SHARC-FX内核支持对高达256位的矢量中的所有数据类型进行标量和矢量运算，包括整数、定点、浮点、复数16位/32位定点和复数32位/64位浮点。每个周期允许进行八次32位浮点数乘法/累加运算，并且没有对齐限制。SHARC-FX内核还具有大型寄存器组（32个数据寄存器），从而减少了所需的堆栈保存和恢复操作。ADSP-2183x/ADSP-SC83x处理器的外设和系统架构与之前的SHARC处理器兼容，让应用程序移植变得轻而易举。

该系列处理器集成了一组业界出色的系统外设和内存，对于需要在一个集成封装中进行先进信号处理的应用来说，堪称首选平台。这些应用涵盖众多市场领域，包括汽车、专业音频和需要高性能浮点处理的工业应用。

应用

  • 汽车：
    • 音响主机和放大器的音频、ANC/RNC、数字驾驶舱、ICC、AEC/Mic波束成形、ADAS
  • 消费电子：
    • 扬声器、条形音箱、AVR、会议系统、混音台、麦克风阵列
ADSP-21837
高达1 GHz的 SHARC®-FX DSP

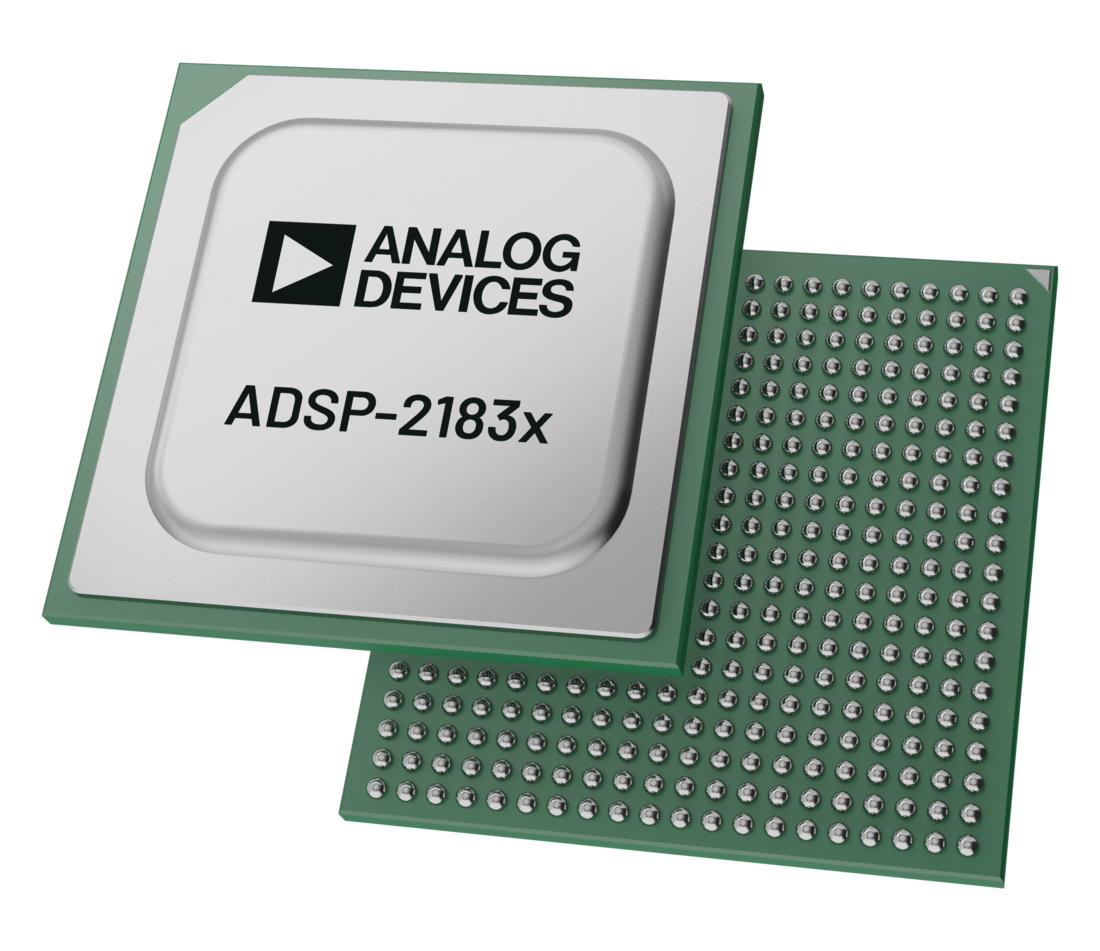

ADSP-2183x-ADSP-SC83x Functional Block Diagram ADSP 2183x Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 6

集成电路异常 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

中间件 1

工具及仿真模型

BSDL 模型文件 1

热模型 1

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
ADSPSC835W-EV-SOM

System-on-Module (SOM) Board to Evaluate the 1 GHz ADSP-SC83x SHARC®-FX Family of Audio Processors

立即购买 更多内容

特性和优点

产品详情

The ADSPSC835W-EV-SOM enables evaluation and rapid prototyping of designs featuring the ADSP-SC83x/2183x Family (ADSP-SC834/ADSP-SC835/ADSP-21836/ADSP-21837) of SHARC-FX audio processors. It provides an easy-to-use plug-n-play reference design with expansion capabilities to interface to custom hardware ahead of the release of the processor itself. When the ADSP21835-EV-SOM board is plugged into the EV-SOMCRR-EZKIT or EV-SOMCRR-EZLITE carrier board, the resulting EZ-KIT® evaluation system can be used for fast and easy evaluation of the processor core and system peripherals/interfaces.

The ADSP21835-EV-SOM enables rapid prototyping for a wide range of applications, including immersive 3D sound and personal audio zones (PAZ), automotive active and road noise cancellation (ANC/RNC), voice-based user-interfaces and in-car communications (ICC), engine sound synthesis (ESS) and electric vehicle warning sound systems (EVWSS/AVAS). Additional applications include professional audio and soundbars / home AVRs (with 3D Object and Multi-Channel Audio) and enhanced conferencing systems. ADI offers several software modules (e.g., AEC/NR, microphone beamforming, pitch shifting, harmonic generators, wave players, etc.), as well as complete software solutions that can be licensed, where users can develop/evaluate their audio and voice processing applications. ADI also offers 3rd party surround sound solutions that can be licensed on ADI’s SHARC processor families. Please visit ADI’s Software Solutions page for more information.

The ADSP21835-EV-SOM module utilizes the CrossCore® Embedded Studio (CCES) development tools to enable developers to achieve faster time to market. The development environment aids advanced application code development and debug, such as:

  • Create, compile, assemble, and link application programs written in C++, C, and assembly
  • Load, run, step, halt, and set breakpoints in application programs
  • Read and write data and program memory
  • Read and write core and peripheral registers
ADSPSC835W-EV-SOM
System-on-Module (SOM) Board to Evaluate the 1 GHz ADSP-SC83x SHARC®-FX Family of Audio Processors
ADSPSC835W-EV-SOM Angle View ADSPSC835W-EV-SOM Bottom View ADSPSC835W-EV-SOM Top View
