高隔离度、硅SP4T、非反射开关，9 kHz至12.0 GHz

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 非反射式50 Ω设计
  • 正控制范围：0 V至3.3 V
  • 低插入损耗：0.8 dB（8.0 GHz时）
  • 高隔离度：34 dB（8.0 GHz时）
  • 高功率处理
    • 33 dBm（通过路径）
    • 27 dBm（端接路径）
  • 高线性度
    • 1 dB压缩(P1dB)：37 dBm（典型值）
    • 输入三阶交调截点(IIP3)：58 dBm（典型值，8.0 GHz）
  • ESD额定值：4 kV人体模型(HBM)
  • 4 mm x 4 mm、24引脚LFCSP封装
  • 无低频杂散
  • RF建立时间（最终RFOUT的0.05 dB裕量）：9 μs
ADRF5040
高隔离度、硅SP4T、非反射开关，9 kHz至12.0 GHz
ADRF5040 Functional Block Diagram ADRF5040 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

产品亮点 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5040

ADRF5040 评估板

立即购买 更多内容

产品详情

ADRF5040-EVALZ是一款配置齐全的4层RO4350评估板。两个电源+3.3 V和-3.3 V应分别施加于VDD和VSS测试点，同时将接地基准连接至GND测试点。

用于选择开关状态的两个控制电压0/+3.3 V施加于V1和V2测试点。RF输入信号可施加于PC安装SMA RF连接器的RFC引脚，并在PC安装SMA RF连接器的RF1、RF2、RF3和RF4引脚上测量RF输出信号。


eval board
schematic 4
schematic 5
schematic 6
schematic 7
AD-JUPITER-EBZ

Software-Defined Radio

立即购买 更多内容

特性和优点

  • RF/SDR
    • ADRV9002 transceiver
    • 2 x receiver, 2 x transmitter
    • LO frequency range 30 MHz to 6 GHz
    • 12 kHz to 40 MHz frequency bandwidth
    • Sampling rate 12 kSPS to 61.44 MSPS
  • External Device Clock Input
  • External MCS Input
  • RF Front-end
  • Processing System
    • Zynq UltraScale+ MPSoC XCZU3EG
      • ARM Cortex-A53 1.5 GHz
      • ARM Cortex-R5 500 MHz
      • Mali-400 MP2 graphic processor
      • Programmable logic 154 k
    • DDR4 – 2 GB (x32)
    • Boot source
      • SD card 3.0
      • Flash memory 128 MB
    • User Interfaces
      • USB 3.1 Gen 1 – Type C
        • Upstream Facing Port (UFP)
        • Downstream Facing Port (DFP)
        • USB 2.0 compatible
    • Ethernet 1000BASE-T RGMII
    • Display Port v1.2 (2 lanes, 5.4 Gbps)
    • SATA 3
    • USB (micro) debug interface
    • 16 GPIOs (3V3 LVCMOS)
  • Power Sources
    • USB Type-C (power only)
      • Power Sink 5V, 9V/3A
    • USB Type-C (data)
      • Power Sink 5V/3A
      • Power Source 5V/0.9 A
    • 802.3at POE compliant, 25.5 W Type2 (POE+)

产品详情

The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.

The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.

APPLICATIONS

  • Aerospace and Defense
  • Communications
  • Advanced Education
EVAL-ADRF5040
ADRF5040 评估板

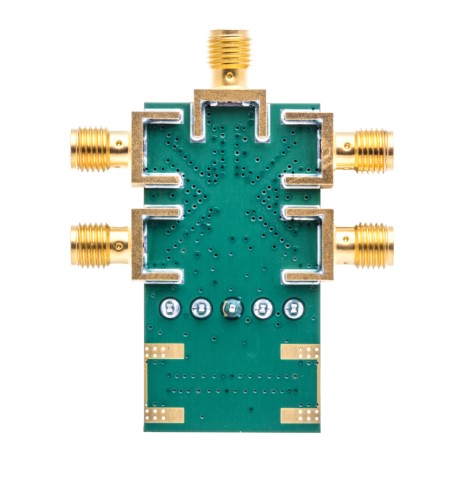

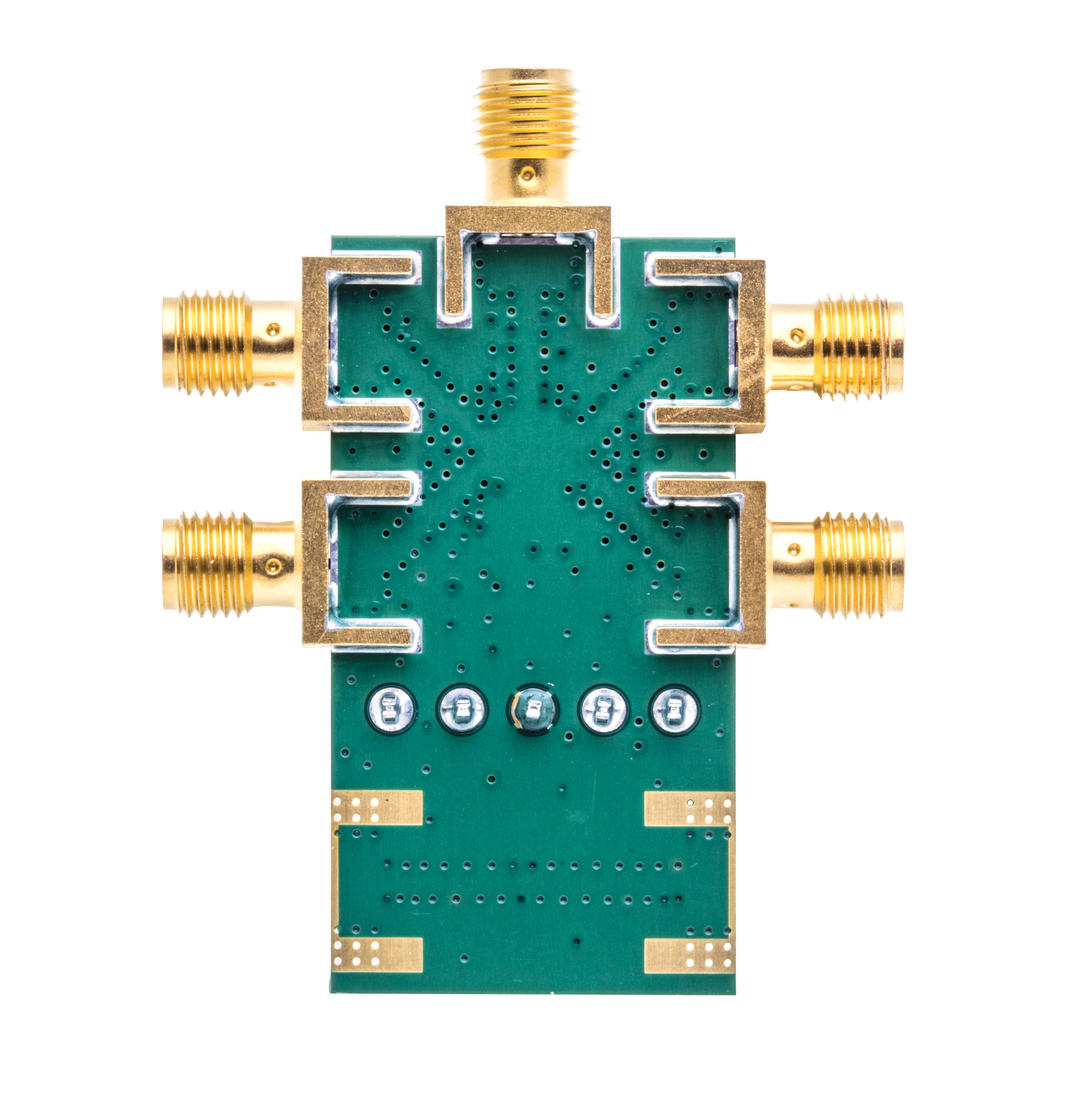

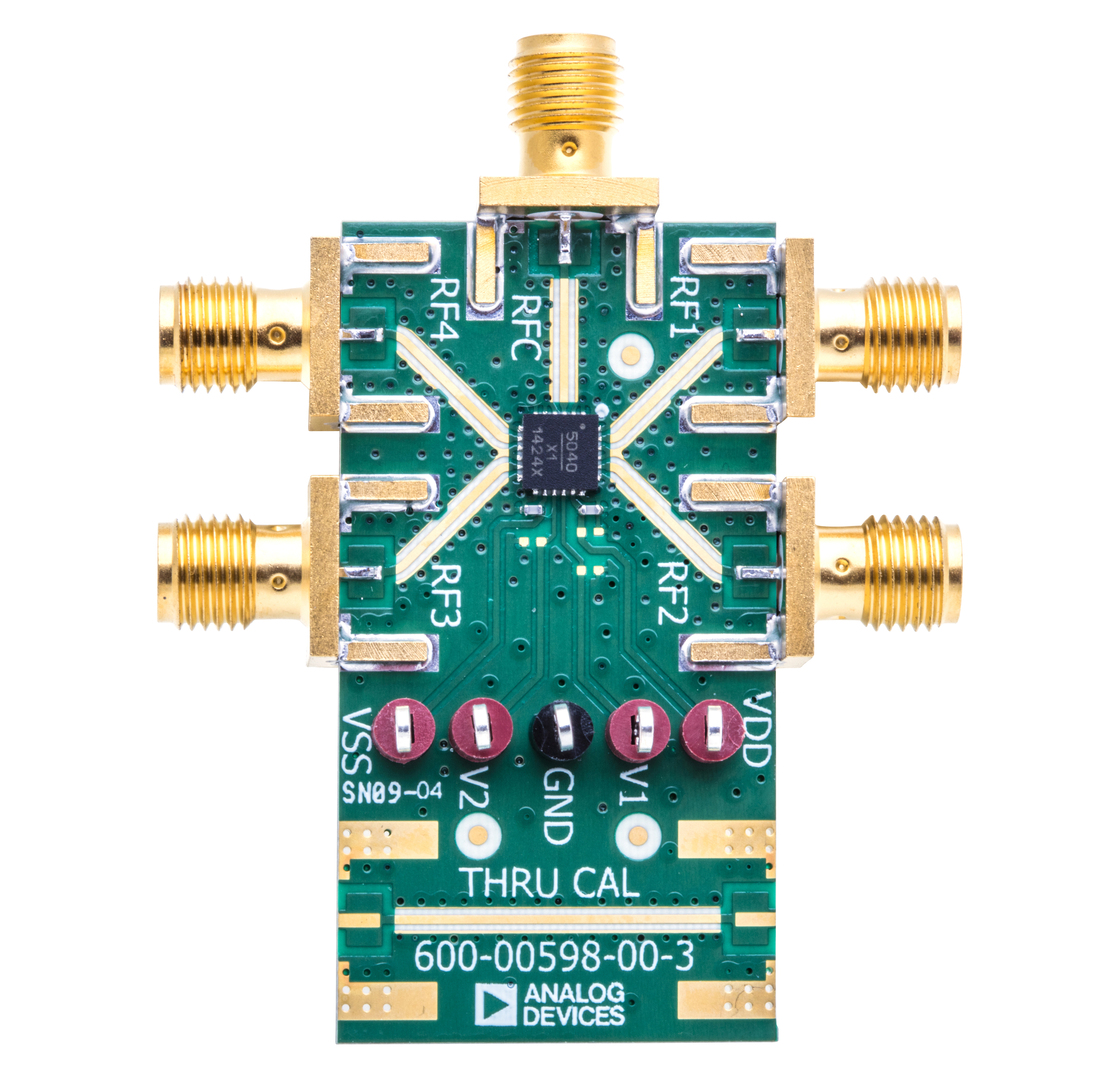

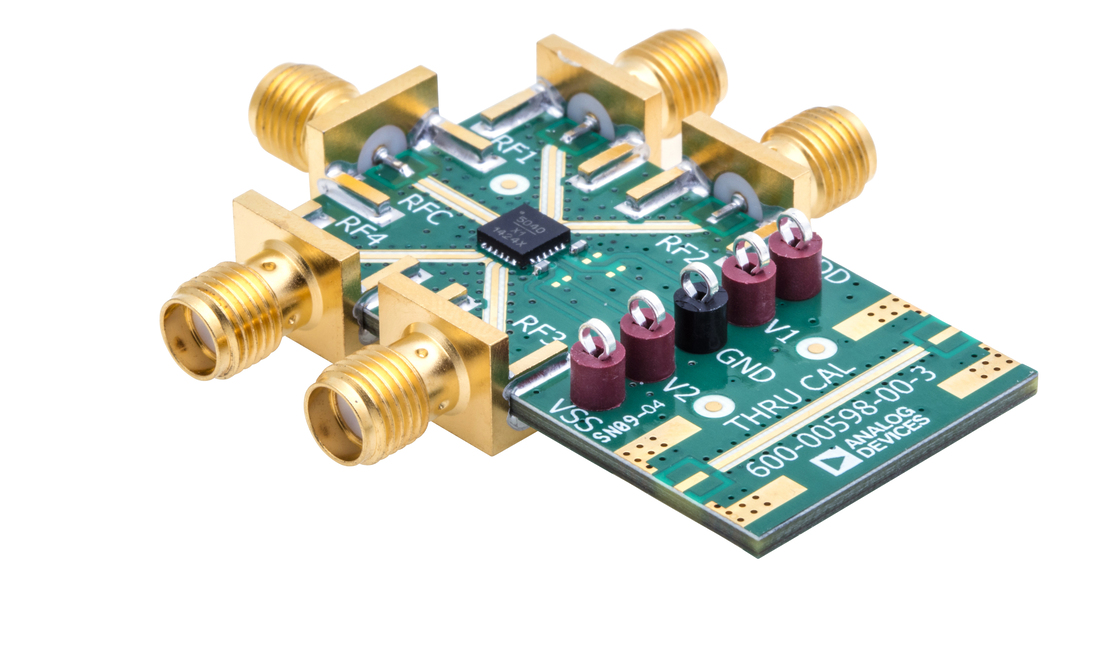

ADRF5040-EVALZ (angle) ADRF5040-EVALZ (top) ADRF5040-EVALZ (bottom)
AD-JUPITER-EBZ
Software-Defined Radio
AD-JUPITER-EBZ Board Photo Angle View AD-JUPITER-EBZ Board Photo Top View AD-JUPITER-EBZ Board Photo Back View AD-JUPITER-EBZ Block Diagram

最新评论

需要发起讨论吗？ 没有关于 ADRF5040的相关讨论？是否需要发起讨论？

在EngineerZone®上发起讨论
