特性
- 超宽带频率范围：9 kHz至44 GHz
- 非反射式设计
- 低插入损耗：
- 1.1 dB（18 GHz时）
- 2.2 dB（40 GHz时）
- 高隔离度：
- TBD dB（18 GHz时）
- TBD dB（40 GHz时）
- 高输入线性度：
- 1 dB压缩(P1dB)：TBD dBm
- 三阶交调点(IP3)： TBD dBm
- 高功率处理：
- 24 dBm（通过路径）
- 24 dBm（端接路径）
- 全部关断功能
- 无低频杂散
- RF建立时间（0.1 dB最终RF输出）： 待定
- 20引脚、3 mm × 3 mm 基板栅格阵列封装
- 与ADRF5026引脚兼容，快速切换版本
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADRF5027是一款单刀双掷(SPDT)硅开关，工作频率范围为9 kHz至44 GHz。
该开关在40 GHz时具有2.2 dB的低插入损耗和TBD dB的高隔离度。该开关还具有全部关断功能，其中RF端口处于隔离状态。ADRF5027采用非反射式设计；两个RF端口均内部匹配至50 Ω.
ADRF5027在+3.3V正电源电压和-3.3V负电源电压下分别消耗2uA和-100uA的低电流。该开关还提供CMOS/LVTTL逻辑兼容控制。
ADRF5027与ADRF5026（快速切换版本）引脚兼容，工作频率范围为100 MHz至44 GHz。
对于超宽带表贴技术(SMT)，RF传输线路上的阻抗匹配在高频下可以改善插入损耗和回波损耗性能。
ADRF5027采用3 mm × 3 mm、20引脚基板栅格阵列(LGA)封装。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施 - 毫米波5G
- 军用无线电、雷达、电子对抗(ECM)
- 微波无线电和甚小孔径终端(VSAT)
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
2
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料 1
产品选型指南 1
设计资源 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5027BCCZN |
20-Lead LGA w/ EP
|
|
|
| ADRF5027BCCZN-R7 |
20-Lead LGA w/ EP
|
|
- ADRF5027BCCZN
- 引脚/封装图-中文版
-
20-Lead LGA w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADRF5027BCCZN-R7
- 引脚/封装图-中文版
-
20-Lead LGA w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 1
EVAL-ADRF5027
ADRF5027 评估板
产品详情

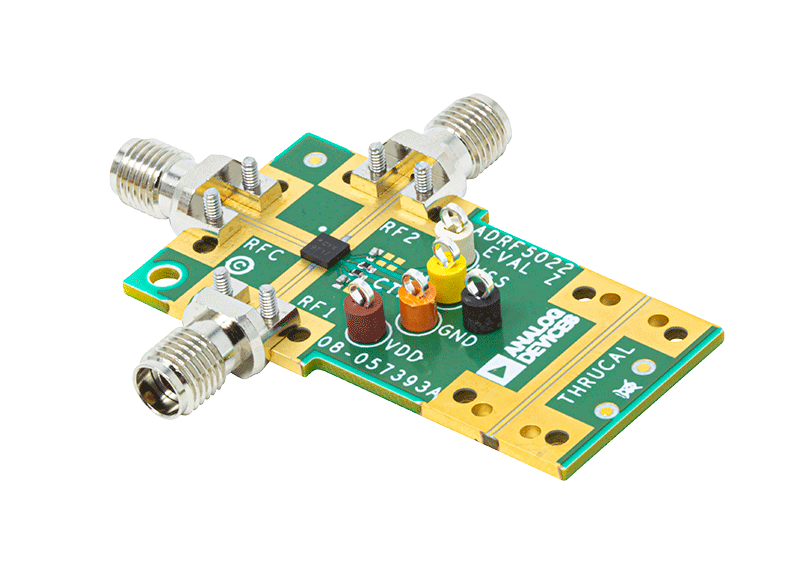

ADRF5027-EVALZ是一款配置齐全的连接评估板，采用4层、62 mil厚、RO4003 PCB材料。
正常工作时，两个电源电压+3.3V和-3.3V应分别施加于VDD和VSS测试点，同时将其地电压连接至GND测试点。两个控制输入电压0/+3.3V应施加于EN和CTRL测试点以便选择RFC-RF1、RFC-RF2和全部关断之间的切换状态。
RF输入信号可施加在边缘安装型、2.4 mm RF连接器的RFC引脚上，并在边缘安装型、2.4 mm连接器的RF1和RF2引脚上测量RF输出信号。
正常工作时，两个电源电压+3.3V和-3.3V应分别施加于VDD和VSS测试点，同时将其地电压连接至GND测试点。两个控制输入电压0/+3.3V应施加于EN和CTRL测试点以便选择RFC-RF1、RFC-RF2和全部关断之间的切换状态。
RF输入信号可施加在边缘安装型、2.4 mm RF连接器的RFC引脚上，并在边缘安装型、2.4 mm连接器的RF1和RF2引脚上测量RF输出信号。
