ADPL42005

推荐用于新设计

20V、500mA、低噪声、CMOS LDO

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 输入电压范围:4V 至 20V
  • 最大输出电流:500mA
  • 低噪音:固定输出版本为 32 μVrms
  • 10kHz 时 PSRR 性能为 58dB,VOUT = 3.3V
  • 反向电流保护
  • 低电压差:在 500mA 时为 400mV
  • 初始精度:±0.8
  • 在整个线路、负载和温度范围内的精度
    • −2% 至 +1%,TJ = −40°C 至 +125°C
  • 负载为 500 mA 时的低静态电流(VIN = 10V),IGND = 900μμA
  • 低关断电流:在 VIN = 12 V 时,<40μA,使用小型 1 μF 陶瓷型输出电容器可稳定
  • 六种固定输出电压选项:1.5V、1.8V、2.5V、3V、3.3V 和 5V
  • 从 1.22 V 至 VIN − VDO 的可调整输出
  • 折返电流限制和热过载保护
  • 用户可编程的精确 UVLO/启用
  • 电源良好指示器
  • 8 引脚 LFCSP 和 8 引脚 SOIC 封装

ADPL42005 是一款互补金属氧化物半导体 (CMOS)、低压差线性稳压器,工作电压为 4V 至 20V,可提供高达 500mA 的输出电流。此高输入电压 LDO 非常适合调节工作电压为 19V 至 1.22V 的高性能模拟和混合信号电路。凭借先进的专用架构,可提供高电源抑制比和低噪声,还可仅借助 1 μF 小陶瓷型输出电容来实现卓越的线路和负载瞬态响应。

ADPL42005 提供六种固定输出电压选项和可调版本,通过外部反馈分压器,输出电压范围可在 1.22V 至 VIN − VDO 内调节。

ADPL42005 输出噪声电压为 32μVrms,与输出电压无关。数字电源良好输出允许电源系统监控器检查输出电压的运行状况。用户可编程的精密欠压锁定功能有助于对多个电源进行时序监控。

ADPL42005 采用 8 引脚、3 mm × 3 mm LFCSP 和 8 引脚 SOIC 封装(图 51 和图 52)。LFCSP 提供了一种非常紧凑的解决方案,还为需要在小巧、低调的尺寸内提供高达 500mA 输出电流的应用程序提供出色的热性能。

应用

  • 针对噪声敏感型应用程序的调节:ADC、DAC 电路、精密放大器、高频振荡器、时钟和 PLL
  • 通信和基础设施
  • 医疗和保健
  • 工业和仪器仪表

ADPL42005
20V、500mA、低噪声、CMOS LDO

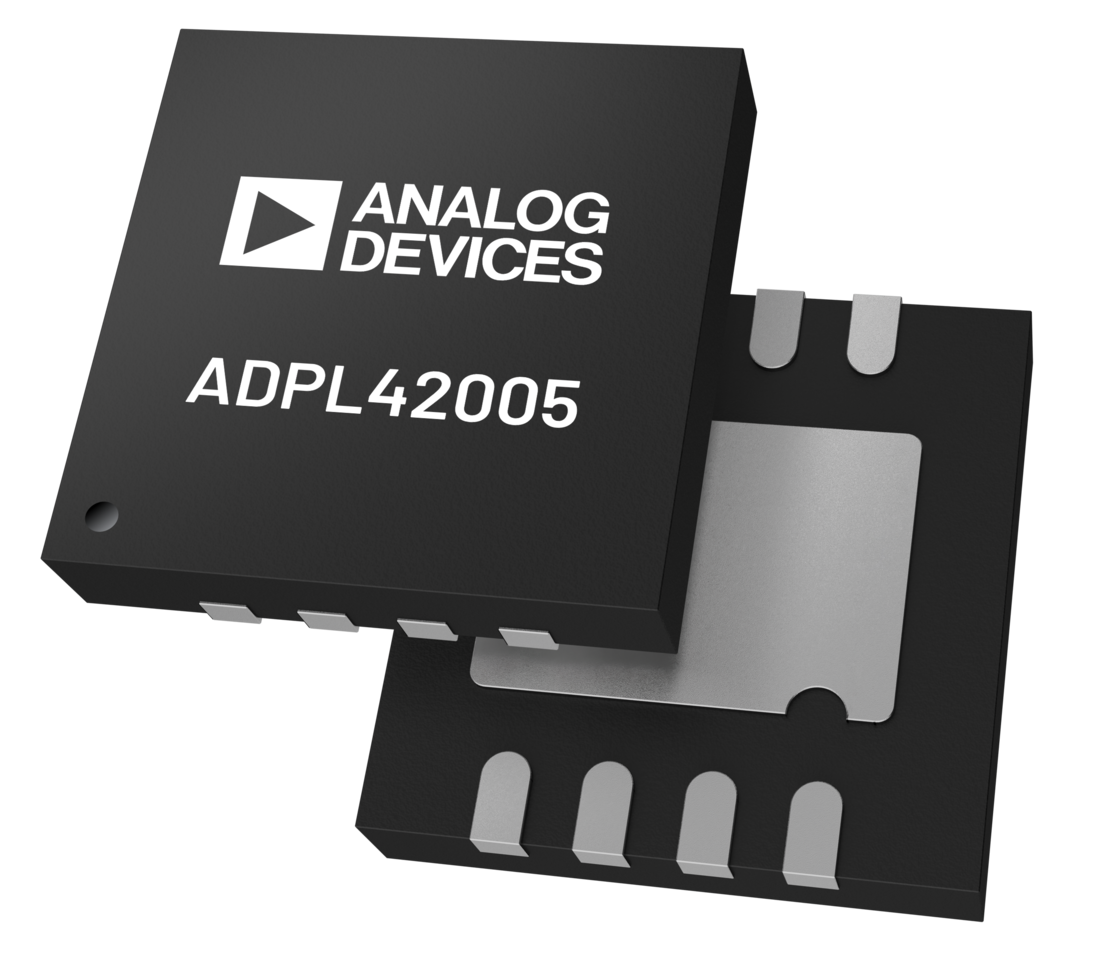

ADPL42005 Functional Block Diagram ADPL42005 Pin Configuration ADPL42005  Pin Configuration ADPL42005 Chip Illustration ADPL42005 Chip Ilustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
EVAL-ADPL42005

评估 ADPL42005 20V、500mA、低噪声、CMOS LDO 线性稳压器

特性和优点

  • 输入电压范围:4V 至 20V
  • 电阻编程的 3.3V 输出电压
  • 跳线打开调节器,或将 EN 引脚连接到连接器,以从外部打开或关闭调节器
  • 跳线通过电阻分压器或直接将 SENSE/ADJ 引脚连接至输出
  • 用于调节和电压差监控的 VIN、VOUT 和 GND 测试点
  • PG 测试点用于电源良好电压监控,有助于指示输出状态
  • 8 引脚 (3mm x 3mm) LFCSP 封装或 8 引脚 SOIC 封装

产品详情

ADPL42005 评估板用于评估 ADPL42005,这是一款 20V、500mA、低噪声、互补金属氧化物半导体 (CMOS)、低压差 (LDO) 线性稳压器。

有关评估 ADPL42005 的两种评估板的信息,请参阅订购信息部分。其中一个评估板采用 8 引脚、3mm x 3mm LFCSP 封装,另一个评估板采用 8 引脚 SOIC 封装。

该评估板在 4.0V 至 20V. 的输入范围内提供 3.3V 的输出。最大输出电流为 500mA,但输出电流也受到 ADPL42005 散热的限制。评估板采用可调版本的 ADPL42005。电阻分压器将可调 ADPL42005 的输出编程为 3.3V。将可选 RC 网络组件安装到评估板印刷电路板 (PCB) 设计提供的占位符中,便可使可调 ADPL42005 的噪声性能与固定输出 ADPL42005 的噪声性能相当。可以使用跳线轻松配置评估板,以用于 ADPL42005 的固定输出版本,该版本的 SENSE/ADJ 引脚通常直接连接到输出。

除了用于输入电压、输出电压、EN 控制信号和接地的连接器外,评估板还提供用于输入、输出和 PG 引脚电压的测试点。跳线通常将 EN 引脚连接至 VIN 输入,但可以重新定位跳线,以便 EN 可在其连接器处由外部驱动。

有关更多详细信息,请参阅 ADPL42005 数据手册。使用 ADPL42005 评估板时,应结合本用户指南参阅该数据手册。

EVAL-ADPL42005
评估 ADPL42005 20V、500mA、低噪声、CMOS LDO 线性稳压器

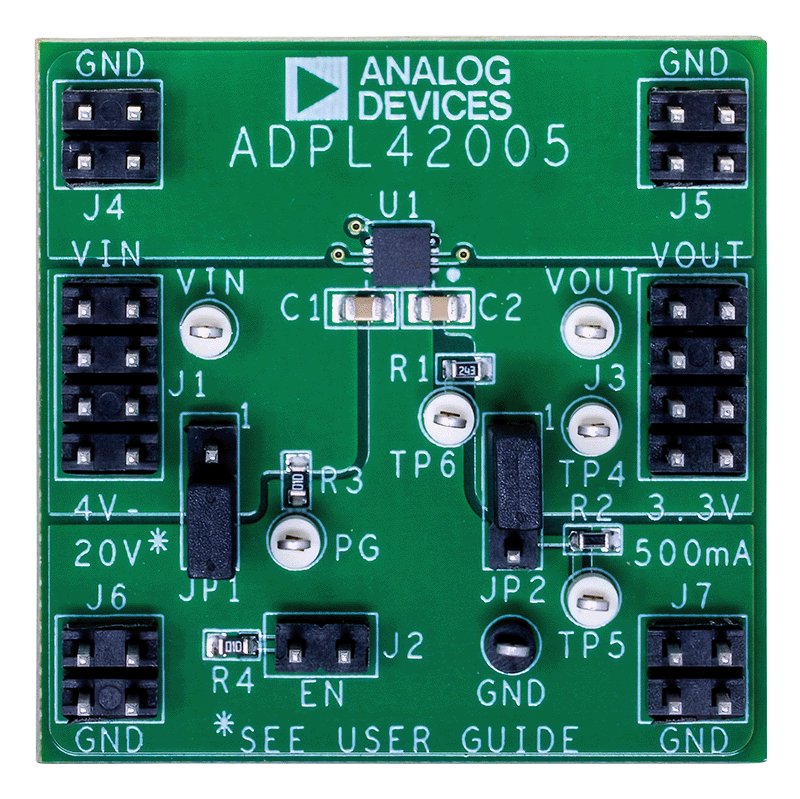

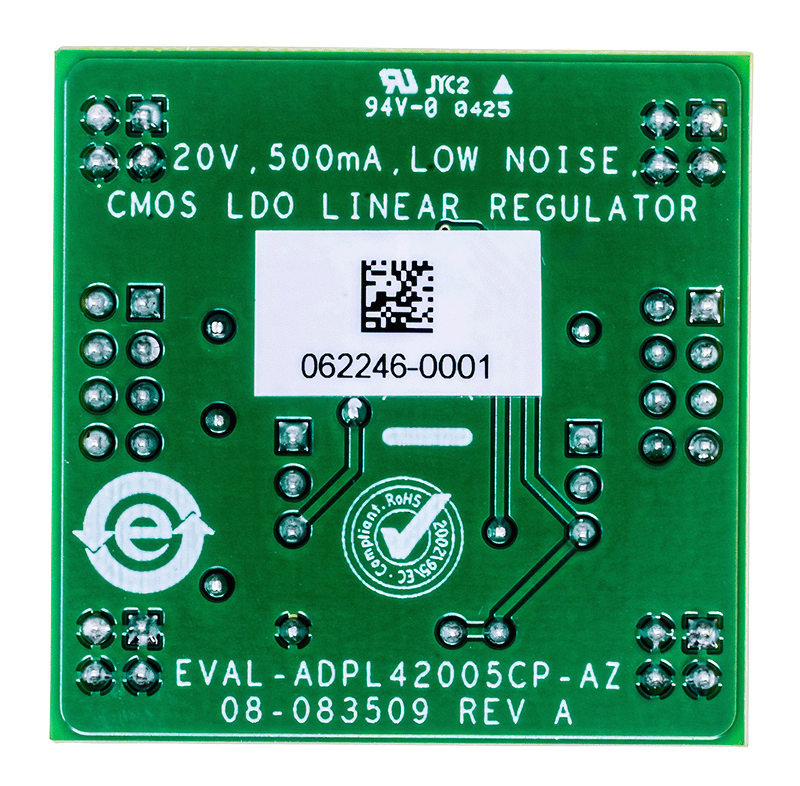

EVAL-ADPL42005 Board Photo Angle View EVAL-ADPL42005 Board Photo Top View EVAL-ADPL42005 Board Photo Bottom View
