ADN4621

推荐用于新设计

7.5 kV RMS/3.75 kV rms 双通道 LVDS 2.5 Gbps 隔离器（1 个反向通道）

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 7.5 kV rms/3.75 kV rms LVDS隔离器
  • 符合TIA/EIA-644-A LVDS信号电平标准
  • 双通道配置（ADN4620：2 + 0，ADN4621：1 + 1）
  • 任何数据速率支持高达2.5 Gbps开关频率，具有低抖动特性
    • 两个通道的总带宽为5 Gbps
    • 2.15 ns传输延迟（典型值）
    • 典型抖动：0.82 ps rms（随机），40 ps（总峰峰值）
  • 低功耗1.8 V电源和用于I/O的3.3 V电源
  • 高达±8 kV的IEC 61000-4-2 ESD隔离栅保护
  • 高共模瞬变抗扰度：70 kV/μs（典型值）
  • 安全和法规认证（16引脚SOIC_IC封装）
    • UL（申请中）：1分钟7500 V rms，符合UL 1577
    • CSA元件验收通知5A（申请中）
    • VDE合规证书，强化绝缘（申请中）
      • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 1500 VPEAK（最大工作绝缘电压）
  • 使能或禁用刷新（20引脚SSOP封装）
  • 工作温度范围：−40°C至+125°C
  • 具有5.3 mm爬电距离的紧凑型SSOP封装或具有15.1 mm爬电距离的宽SOIC_IC封装

ADN4620/ADN4621均为双通道、信号隔离式、低压差模信号(LVDS)缓冲器，数据速率高达2.5 Gbps，并且具有非常低的抖动。这些器件集成了ADI公司的iCoupler®技术，已针对高速运行进行了增强，可提供LVDS信号链的插入式电气隔离。与LVDS接收器和LVDS驱动器之间的交流耦合和/或电平转换允许隔离其他高速信号，例如电流模式逻辑(CML)。

ADN4620/ADN4621包括一种刷新机制，用于监控输入和输出状态，并确保它们在没有数据转换的情况下（例如上电时）保持不变。为了以低抖动实现低功耗和高速运行，隔离器电路采用1.8 V电源，3.3 V电源用于LVDS接收器，以支持全共模范围，输入电压范围为（输入共模+差分输入电压）0 V至2.4 V，如数据手册中的表2所示。

额定温度范围为宽工业温度范围，采用具有5.3 mm爬电距离的紧凑型SSOP封装（在交流电源电压下实现强化绝缘）或具有15.1 mm爬电距离的宽SOIC_IC封装（增强的高工作绝缘电压高达1500 V峰值）。

应用

  • 模拟前端隔离
  • 数据平面隔离
  • 隔离高速时钟和数据链路
  • 多千兆位序列化/反序列化(SERDES)
  • PCB对PCB光纤更换（例如：短距离光纤）

受美国专利第 7,075,329、9,941,565、以及 10,205,442 号保护。其他产品专利正在申请中。
ADN4621
7.5 kV RMS/3.75 kV rms 双通道 LVDS 2.5 Gbps 隔离器（1 个反向通道）

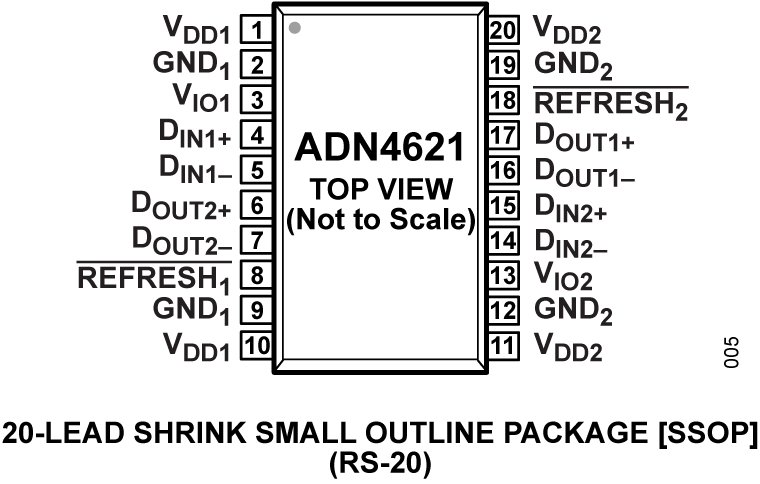

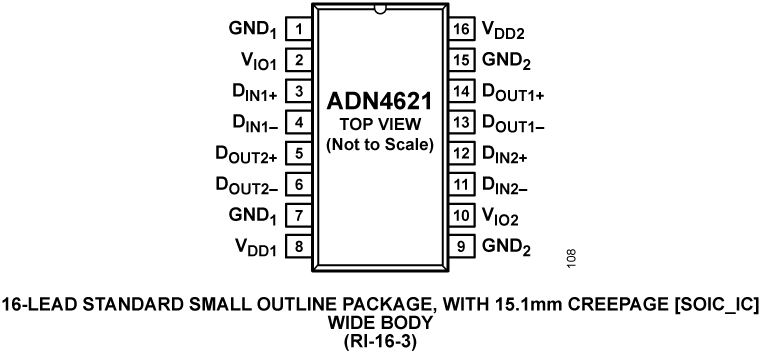

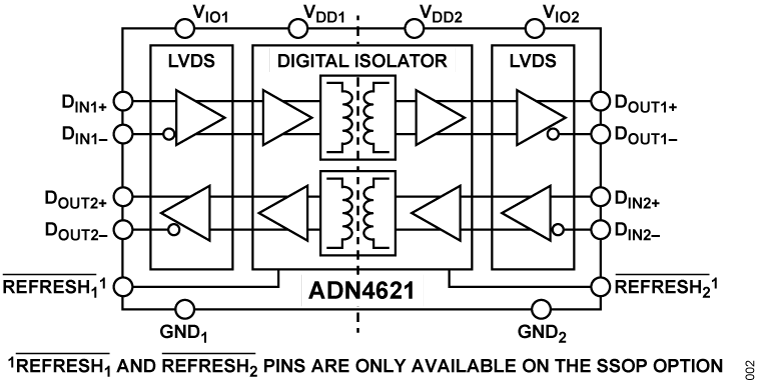

ADN4621 Functional Block Diagram ADN4621 Pin Configuration ADN4621 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADN4621

评估 ADN4621 3.75 kV RMS、双通道 LVDS 2.5 千兆位隔离器

立即购买 更多内容

特性和优点

  • 隔离接地层（逻辑端和总线端）
  • 高速布局支持 2.5 千兆位操作和精密抖动测量（随机抖动 <1 ps rms）
  • 通过 SMA 端子可方便连接
    • 端 1 (VDD1) 和端 2 (VDD2) 采用 1.8 V 电源工作
    • 端 1 (VIO1) 和端 2 (VIO2，仅配合 ADN4621 使用) 上的 LVDS 接收器采用 3.3 V 电源工作
    • 端 1 (GND1) 接地和端 2 (GND2) 接地
    • 端 1 LVDS 信号：DIN1+、DIN1−、DIN2+ 或 DOUT2+、DIN2− 或 DOUT2−
    • 端 2 LVDS 信号：DOUT1+、DOUT1−、DOUT2+ 或 DIN2+、DOUT2− 或 DIN2−
  • 跳线可选刷新模式
  • 所有 LVDS 接收器上的端接电阻

产品详情

EVAL-ADN4620EBZ 和 EVAL-ADN4621EBZ 支持快速而轻松地评估 ADN4620/ADN4621 低电压差分信号 (LVDS) 隔离器，无需使用外部元件。ADN4620/ADN4621 采用亚德诺半导体技术（上海）有限公司的 iCoupler® 技术将 2 通道隔离器、LVDS 接收器和驱动器集成到单通道、20 引脚 SSOP 封装中。ADN4620/ADN4621 支持高达 2.5 Gbps 的数据速率，且具有低抖动。

EVAL-ADN4620EBZ/EVAL-ADN4621EBZ 的每个隔离器端具有单独的接地和电源层，且 ADN4620/ADN4621 的每一端需要单独的 1.8 V 电源。利用该隔离设计可评估 ADN4620/ADN4621，并实现器件两端之间的电气隔离。端 1（以及 ADN4621 的端 2）上需要额外提供 3.3 V 电源。

有关 ADN4620/ADN4621 的完整详细信息，请参阅 ADN4620/ADN4621 数据手册，在使用 EVAL-ADN4620EBZ或EVALADN4621EBZ 时，必须同时 参阅该数据手册和用户指南。
EVAL-ADN4621
评估 ADN4621 3.75 kV RMS、双通道 LVDS 2.5 千兆位隔离器

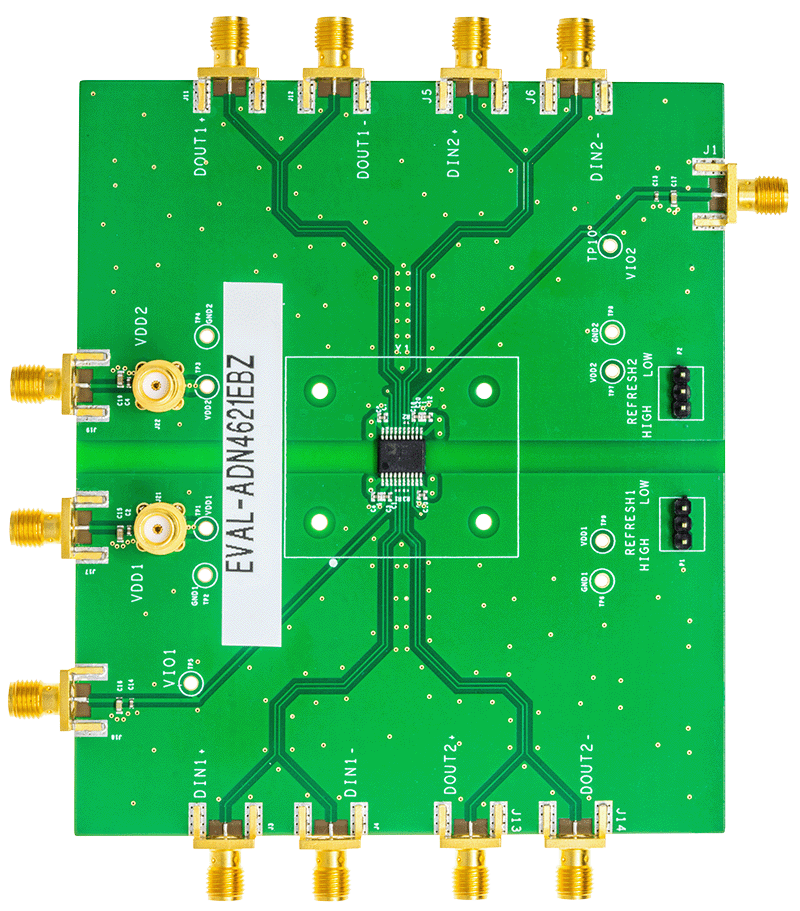

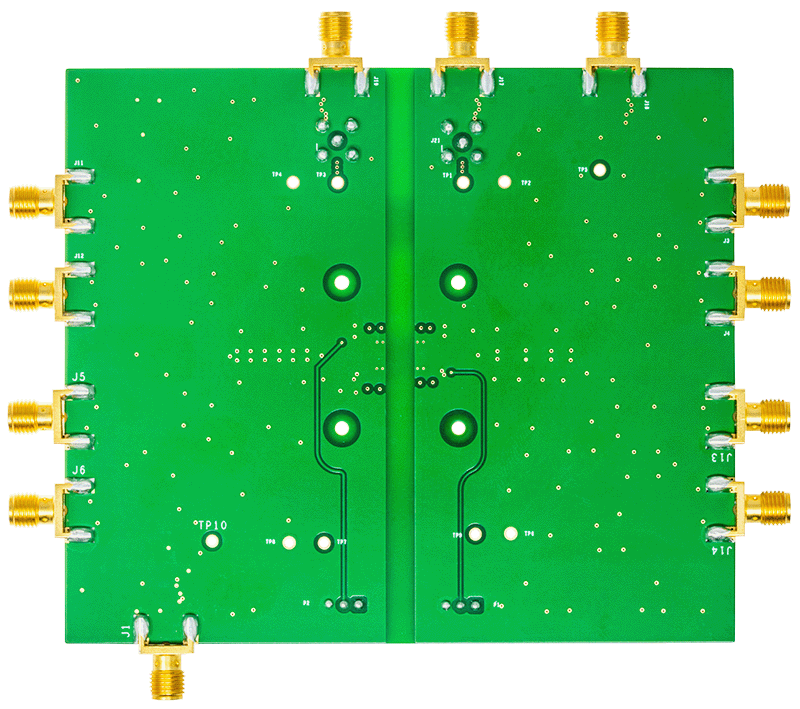

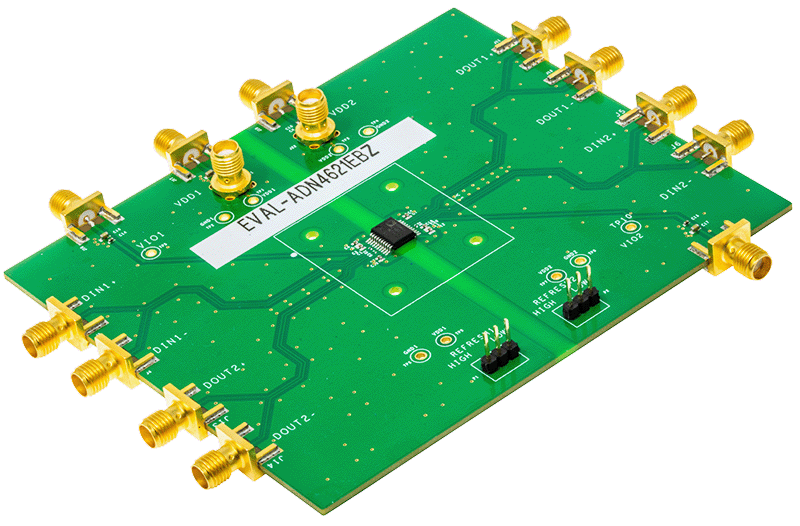

EVAL-ADN4621EBZ Evaluation Board EVAL-ADN4621EBZ Evaluation Board - Top View EVAL-ADN4621EBZ Evaluation Board - Bottom View
