ADMV8416

推荐新设计使用

6.3 GHz至18 GHz、可调带通滤波器

数据手册 (Rev. B) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 幅度建立：200 ns（典型值）
  • 宽带抑制：≥20 dB
  • 单芯片实现方案
  • 符合RoHS标准的40引脚、6 mm × 6 mmLFCSP封装
ADMV8416
6.3 GHz至18 GHz、可调带通滤波器
ADMV8416 Functional Block Diagram ADMV8416 Pin Configuration ADMV8416 Circuit Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-Parameter Files (S2P)

S-Parameters for RF and Microwave Tunable Filters

打开工具

评估套件

eval board
schematic 1
EVAL-ADMV8416

ADMV8416 评估板

立即购买 更多内容

特性和优点

  • 支持快速模拟板试验和原型设计
  • 用户定义的电路配置
  • 提供端接型 2.4 mm 连接器
  • 易于连接到测试设备和其他电路

产品详情

ADMV8416-EVALZ/ADMV8432-EVALZ 评估板可帮助评估具有可选通带频率的 ADMV8416 和 ADMV8432 带通滤波器。

ADMV8416-EVALZ/ADMV8432-EVALZ 评估板在输入和输出端都有端接型 2.4 mm 连接器，可以有效地连接到测试设备和其他电路。

经过优化的电源层和接地层确保了低噪声和高速运行。已针对最佳电路灵活性和性能优化了组件布置和电源旁路。

所有组件都放置在初级端。任何组件都不放置在次级端（见图 1 和图 2）。请注意，ADMV8432-EVALZ 评估板的标签为 ADMV8416-EVALZ。ADMV8416 和 ADMV8432 使用同一个印刷电路板 (PCB) 进行评估。

位于 www.analog.com 上的 ADMV8416 和 ADMV8432 数据手册提供了 ADMV8416 和 ADMV8432 的完整规格说明。使用这些评估板时，应参阅 ADMV8416 和 ADMV8432 数据手册，同时参阅本用户指南。
EVAL-ADMV8416
ADMV8416 评估板

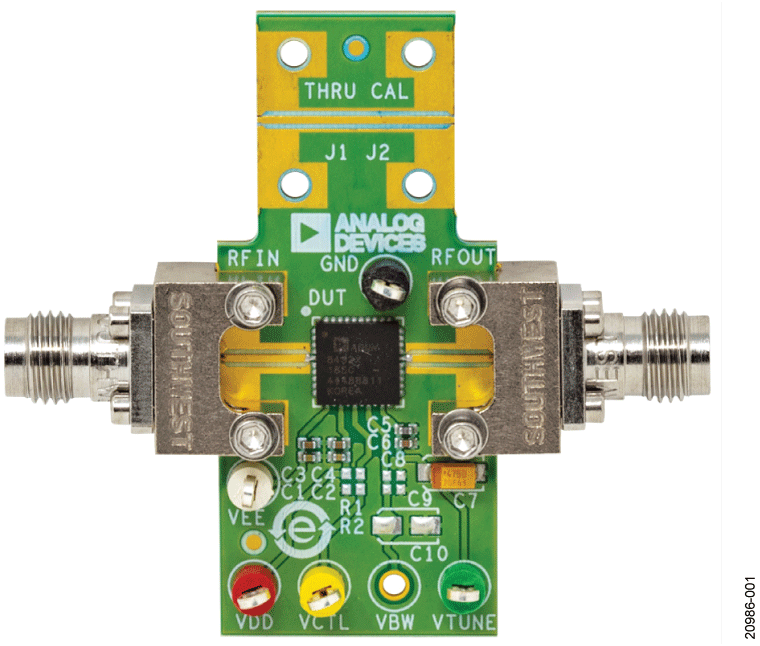

ADMV8416-EVALZ-8432-EVALZ Image
