ADM2795E

具有 4 级 EMC 和全面 ±42 V 保护的可靠 5 kV RMS 隔离式 RS-485/RS-422 收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 5 kV rms 隔离式 RS-485/RS-422 收发器
  • RS-485 总线引脚上具有 ±42 V 交流/直流峰值故障保护
  • RS-485 A、B 总线引脚上具有经过认证的 4 级 EMC 保护
    • IEC 61000-4-5 浪涌保护 (±4 kV)
    • IEC 61000-4-4 电气快速瞬变 (EFT) 保护 (±2 kV)
    • IEC 61000-4-2 静电放电 (ESD) 保护
      • ±8 kV 接触放电
      • ±15 kV 空气放电
    • IEC 61000-4-6 传导射频 (RF) 抗扰度 (10 V/m rms)
  • 经过认证的 IEC 61000-4-x 跨隔离栅抗扰度
    • IEC 61000-4-2 ESD、IEC 61000-4-4 EFT、IEC 61000-4-5 浪涌、IEC 61000-4-6 传导 RF 抗扰度、IEC 61000-4-3 辐射抗扰度、IEC 61000-4-8 磁场抗扰度
  • RS-485 A、B 引脚人体模型 (HBM) ESD 保护：>±30 kV
  • 安全和监管审批（申请中）
    • CSA 元件验收通知 5A、DIN V VDE V 0884-10、UL 1577, CQC11-471543-2012
  • TIA/EIA RS-485/RS-422 接口适合全供电范围
    • VDD2 工作电压 3 V 至 5.5 V
    • 使用 VDD1 逻辑电源时，工作电压范围为 1.7 V 至 5.5 V
  • 共模输入范围为 −25 V 至 +25 V
  • 高共模瞬变抗扰度：>75 kV/μs
  • 可靠的噪声抗扰度（已按 IEC 62132-4 标准进行测试）
  • 超过 EN55022 B 级辐射发射标准，裕量 6 dBμV/m
  • 接收器短路、开路和浮置输入故障安全
  • 支持 256 个总线节点（96 kΩ 接收器输入阻抗）
  • 温度选项 −40°C 至 +125°C
  • 无干扰上电/掉电（热插拔）

    • ADM2795E-EP 支持防务和航空航天应用（AQEC 标准）

    • 下载 ADM2795E-EP 数据手册 (pdf)
    • 军用温度范围 −55°C 至 +125°C
    • 受控制造基线
    • 1 个组件/测试场所
    • 增强产品变更通知
    • 可应请求提供资质数据
    • V62/17611 DSCC 图号
    更多细节
    show more Icon

    ADM2795E 是一款 5 kV rms 信号隔离式 RS-485 收发器，其 RS-485 总线引脚上具有高达 ±42 V 的交流/直流峰值总线过压故障保护。该套件集成了 ADI 公司的 iCoupler® 技术，可将 3 通道隔离器、RS-485 收发器和 IEC 电磁兼容性 (EMC) 瞬态保护组合到单个封装中。ADM2795E 是一款集成了 IEC 61000-4-5 4 级浪涌保护的 RS-485/RS-422 收发器，可以在 RS-485 总线引脚（A 和 B）上实现高达 ±4 kV 保护。该套件在总线引脚上提供 IEC 61000-4-4 4 级 EFT 保护（高达 ±2 kV）和 IEC 61000-4-2 4 级 ESD 保护，使得该套件能够承受收发器接口引脚上高达 ±15 kV 的电压而不会引发闩锁效应。此套件具有 ±25 V 的扩展共模输入范围，以提高嘈杂环境中的数据通信可靠性。ADM2795E 能够在宽电源范围内工作，具有 1.7 V 至 5.5 V 的 VDD1 电源范围，可以连接到低电压逻辑电源。ADM2795E 使用 3 V 至 5.5 V 的 VDD2 电源工作时，也完全符合 TIA/EIA RS-485/RS-422 标准。该套件完全适合 −40°C 至 +125°C 的扩展工作温度范围，并且可采用 16 引脚宽体 SOIC 封装。

    应用

    • 采暖、通风和空调 (HVAC) 网络
    • 工业现场总线
    • 楼宇自动化
    • 公共设施网络
    Show More Arrow image
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    ADM2795E

    文档

    14
    overlayclose

    筛查

    1 应用

    mobileoverlaydownarrow
    • 全部
      TickIcon
    • 用户手册
    • 数据手册
    • 安全和法规认证
    • 应用笔记
    • 信息
    • 全部
      TickIcon
    • 英文
    • 日文
    • 中文
    resetfilter

    重置过滤器

    数据手册

    4

    PDF Vector

    PDF

    更新 10/27/2016
    英文

    ADM2795E: Robust 5 kV RMS Isolated RS-485/RS-422 Transceiver with Level 4 EMC and Full ±42 V Protection Data Sheet (Rev.B)

    打开PDF文件

    redirect
    534.62 K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 10/27/2016
    日文

    ADM2795E: 信頼性の高い 5 kV RMS 絶縁型 RS-485/RS-422 トランシーバ、レベル 4 EMC および ±42 V の完全保護

    打开PDF文件

    redirect
    671.72 K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 07/14/2017
    英文

    ADM2795E-EP: Enhanced Data Sheet (Rev.0)

    打开PDF文件

    redirect
    462.4 K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 10/23/2017
    英文

    ADM2795E-DSCC: Military Data Sheet

    打开PDF文件

    redirect
    download

    下载 PDF

    用户手册

    2

    PDF Vector

    WIKI

    更新 12/02/2020
    英文
    EVAL-ADM2795-EARDZ Arduino Shield User Guide redirect icon

    PDF Vector

    PDF

    更新 07/18/2017
    英文
    UG-1120: Certified Evaluation Board for the ADM2795E-EP Robust 5 kV RMS Isolated RS-485 Transceiver with Level 4 DO-160G EMC and Full ±42 V Protection (Rev.0) redirect icon

    412.98 K

    download

    下载 PDF

    安全和法规认证

    2

    PDF Vector

    HTML

    更新 01/28/2016
    英文
    Safety and Regulatory Compliance Information redirect icon

    PDF Vector

    HTML

    更新 01/28/2016
    日文
    安全規格認証や適合の取得状況 redirect icon

    应用笔记

    5

    PDF Vector

    PDF

    更新 07/19/2017
    英文
    AN-1468: Lightning Protection for Communication Interfaces in Avionics Applications (Rev.0) redirect icon

    138.72 K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 07/19/2017
    中文
    AN-1468：航空电子应用中通信接口的防雷保护 (Rev.0) redirect icon

    138.72 K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 12/15/2016
    英文
    AN-1398: System Level EMC Solution for Isolated RS-485 Communication Interfaces in Harsh Industrial Environments Using the ADM2795E (Rev.0) redirect icon

    299.75 K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 12/15/2016
    中文
    AN-1398: 使用ADM2795E实现恶劣工业环境中的隔离RS-485通信接口的系统级EMC解决方案 (Rev.0) redirect icon

    299.75 K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 12/15/2016
    日文
    AN-1398:ADM2795E を使用する過酷な工業環境における、絶縁型 RS-485 通信インターフェースのシステム・レベル EMC ソリューション redirect icon

    299.75 K

    download

    下载 PDF

    信息

    1

    PDF Vector

    URL

    更新 01/04/2021
    英文
    Working with our Technology Made Easy Blog (EngineerZone) redirect icon

    没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    技术文档 9
    show more Icon

    数据手册 3

    ADM2795E: Robust 5 kV RMS Isolated RS-485/RS-422 Transceiver with Level 4 EMC and Full ±42 V Protection Data Sheet (Rev.B)
    ADM2795E-EP: Enhanced Data Sheet (Rev.0)
    ADM2795E-DSCC: Military Data Sheet

    用户手册 2

    EVAL-ADM2795-EARDZ Arduino Shield User Guide
    UG-1120: Certified Evaluation Board for the ADM2795E-EP Robust 5 kV RMS Isolated RS-485 Transceiver with Level 4 DO-160G EMC and Full ±42 V Protection (Rev.0)

    应用笔记 2

    AN-1468：航空电子应用中通信接口的防雷保护 (Rev.0)
    AN-1398: 使用ADM2795E实现恶劣工业环境中的隔离RS-485通信接口的系统级EMC解决方案 (Rev.0)

    信息 1

    Working with our Technology Made Easy Blog (EngineerZone)

    安全和法规认证 1

    Safety and Regulatory Compliance Information

    安全和法规认证 1

    Safety and Regulatory Compliance Information

    3rd Party Solutions 1

    MIKROE-3395, Click Board, RS485 4 Click

    产品选型指南 1

    数字隔离器产品选型与资源指南

    模拟对话 1

    对太阳能和储能设施进行基本监测的iCoupler隔离式通信解决方案

    视频

    2

    Thumbnail Image

    视频

    2016-11-28

    01:41

    Industry 4.0 – Next-Generation Industrial Automation

    了解更多
    Thumbnail Image

    视频

    2020-10-28

    01:00

    Protect your Innovations: from High Precision to High Power

    了解更多
    更多 Arrow image

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
    ADM2795EARWZ 16-Lead SOIC Wide external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    ADM2795EARWZ-RL7 16-Lead SOIC Wide external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    ADM2795EBRWZ 16-Lead SOIC Wide external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    ADM2795EBRWZ-RL7 16-Lead SOIC Wide external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    ADM2795ETRWZ-EP 16-Lead SOIC Wide external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    ADM2795ETRWZ-EP-R7 16-Lead SOIC Wide external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    reference details image

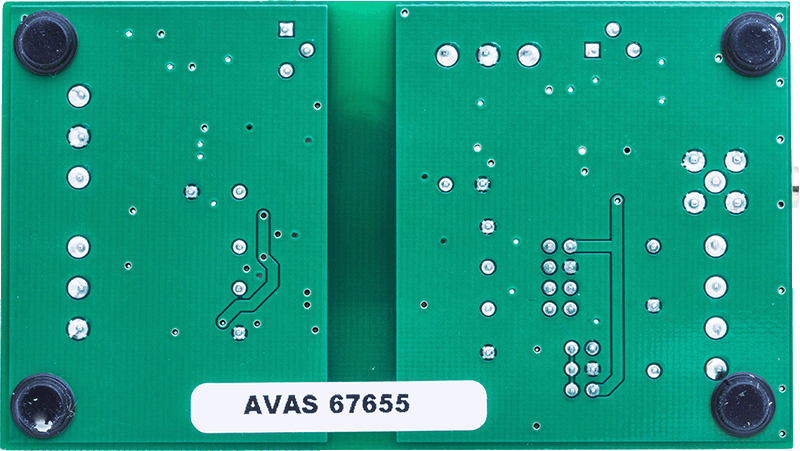

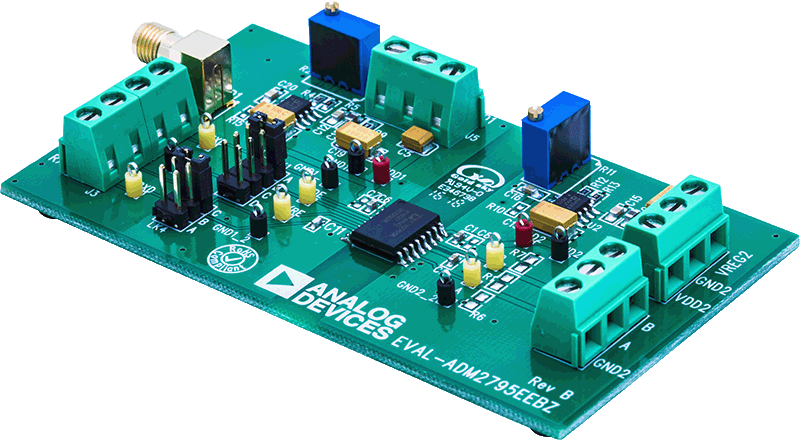

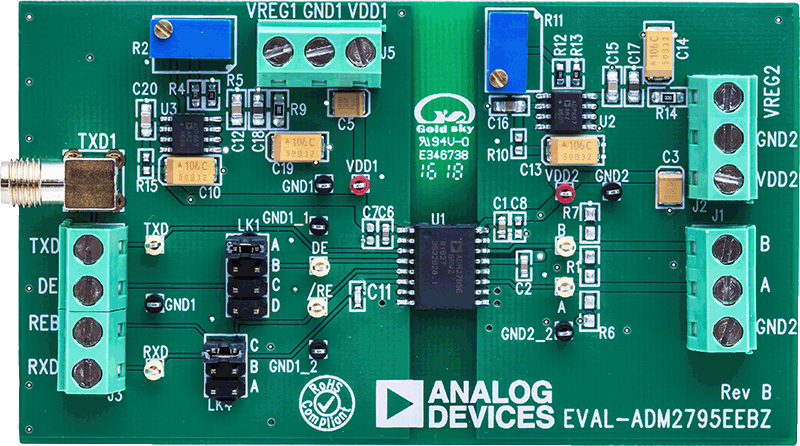

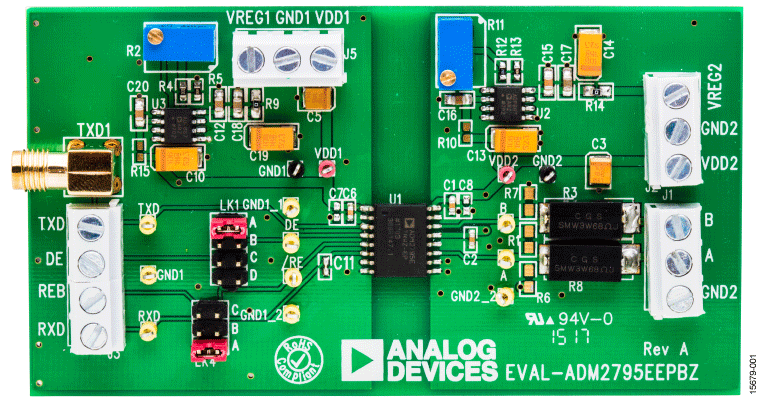

    EVAL-ADM2795E
