ADG2412

0.5 Ω RON,±15 V,+12 V, ±5 V,+5 V/–12 V,四路单刀单掷开关

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 低 RON 0.5 Ω
  • 高达 847 mA 的高持续电流
  • 在信号范围内平坦 RON,0.003Ω
  • 1 kHz 时的 THD 为 –122 dB
  • 改善导通电阻和导通电容之间的平衡
    • 低 RON (0.5 Ω) 和 CON (28 pF)
  • 1.8 V、3.3 V 和 5 V 逻辑兼容性
  • 16 引脚 4 mm x 4 mm LFCSP 封装
    • 与 ADG1412 引脚兼容
  • 全定工作电压为 ±15 V、+12 V、±5 V 和 +5 V、–12 V
  • 可使用非对称电源
  • 模拟信号范围为 VSS 至 VDD – 2 V
更多细节
show more Icon

ADG2412 包含四个独立的单刀单掷 (SPST) 开关。ADG2412 开关在数字控制输入为逻辑 1 时开启。每个开关在打开时在两个方向上的传导都一样好,每个开关的输入信号范围从 VSS 至 VDD − 2 V。当开关打开时,高达电源的信号电平被阻止。

数字输入与 5 V、3.3 V 和 1.8 V 逻辑输入兼容,无需单独的数字逻辑电源引脚。

导通电阻曲线在整个模拟输入范围内异常平坦,可确保在切换音频信号时实现良好的线性度和低失真度。

产品特色

  1. 低 RON为 0.5 Ω
  2. 高连续载流能力,见表 5 至表 8。
  3. 双电源操作。对于模拟信号为双极性的应用,ADG2412 可以采用高达 ±16.5 V 的双电源供电。
  4. 单电源操作。对于模拟信号为单极性的应用,ADG2412 可以采用高达 16.5 V 的单轨电源供电。
  5. 1.8V 逻辑兼容数字输入:VINH = 1.3 V,VINL = 0.8 V。
  6. 无需 VL 逻辑电源供电。

应用

  • 自动测试设备
  • 数据采集
  • 仪器仪表
  • 航空电子设备
  • 音频和视频切换
  • 通信系统
  • 继电器替代方案

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG2412BCPZ-REEL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADG2412

评估 ADG2412、0.5 Ω 导通电阻、±15 V、+12 V、±5 V,+5 V/−12 V、四通道 SPST 开关

zoom

EVAL-ADG2412

评估 ADG2412、0.5 Ω 导通电阻、±15 V、+12 V、±5 V,+5 V/−12 V、四通道 SPST 开关

评估 ADG2412、0.5 Ω 导通电阻、±15 V、+12 V、±5 V,+5 V/−12 V、四通道 SPST 开关

特性和优点

  • 低 RON 0.5 Ω
  • 高达 847 mA 的高持续电流
  • 在信号范围内平坦 RON,0.003Ω
  • 改善导通电阻和导通电容之间的平衡
  • 低 RON (0.5 Ω) 和 CON (33 pF)
  • 1.8 V 逻辑兼容
  • 16 引脚、4 mm x 4 mm,LFCSPe 封装
  • 与 ADG1412 引脚兼容
  • 全定工作电压为 ±15 V、+12 V、±5 V 和 +5 V/–12V
  • 可使用非对称电源
  • 模拟信号范围为 VSS 至 VDD – 2 V

产品详情

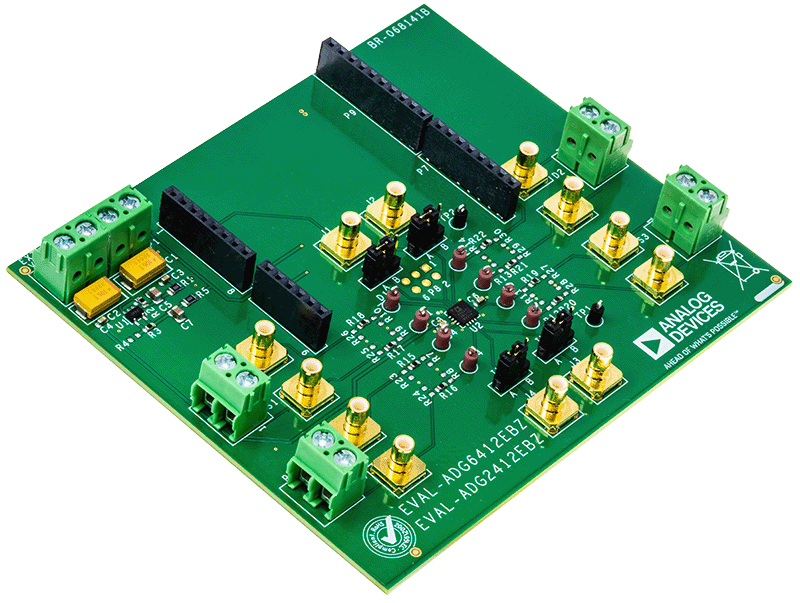

EVAL-ADG2412EBZ 是用于 ADG2412 的评估板。ADG2412 包含四个独立的单刀单掷 (SPST) 开关。ADG2412 开关以逻辑 1 打开。每个开关在打开时在两个方向上的传导都一样好,每个开关的输入信号范围从 VSS 至 VDD – 2 V。当开关打开时,高达电源的信号电平被阻止。ADG2412 没有 VL 引脚。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。导通电阻曲线在整个模拟输入范围内非常平坦,可确保在切换音频信号时实现良好的线性度和低失真度。

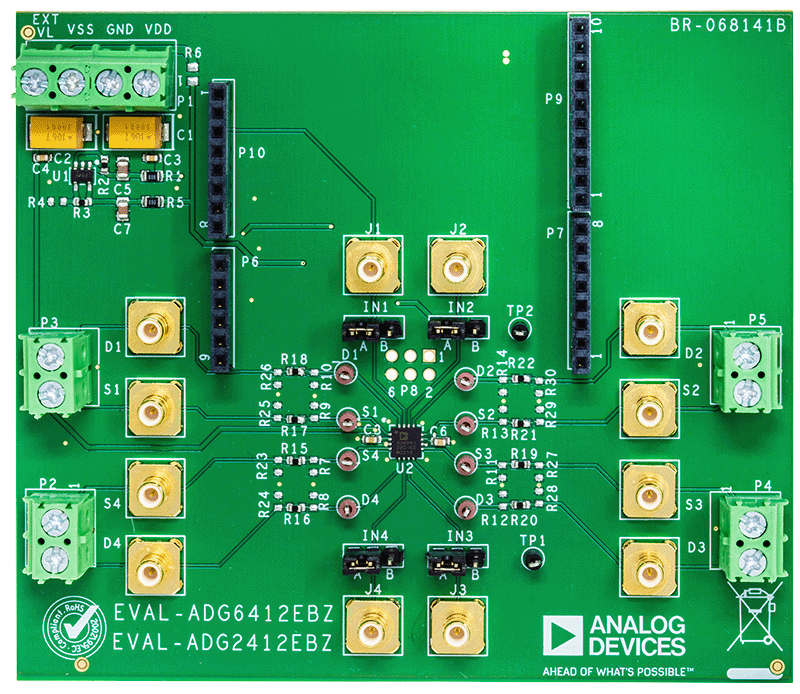

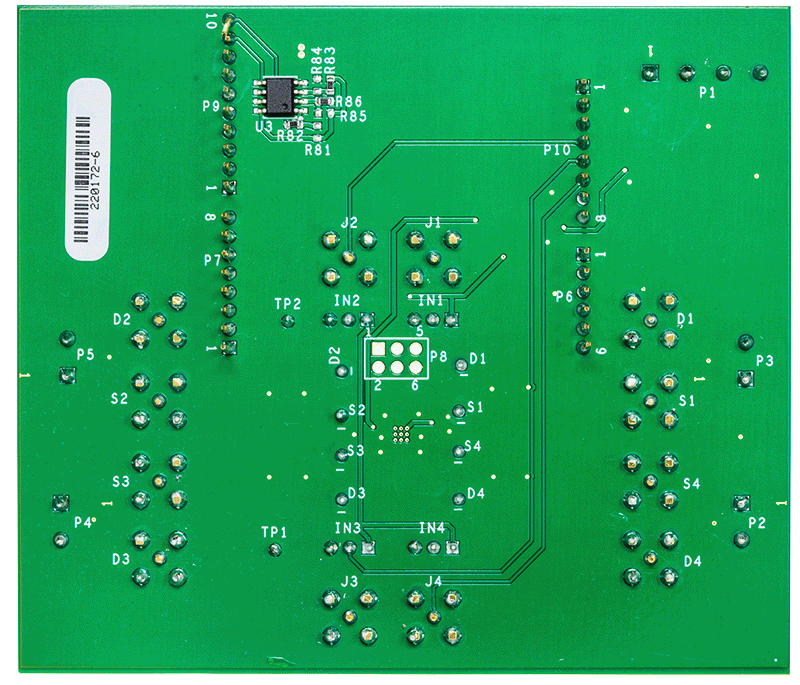

数据手册中的图 1 显示了 EVAL-ADG2412EBZ 评估板。ADG2412 位于评估板中央,提供螺丝接线端子以连接每个源极和漏极引脚。三个螺丝端子为套件供电,第四个螺丝端子为用户提供定义的数字逻辑供电电压(如需要)。数字逻辑供电电压也可以由板上的 ADP7142 提供。

ADG2412 的完整规格可在 ADI 公司提供的 ADG2412 数据手册中找到,使用 EVAL-ADG2412EBZ 评估板时,必须结合用户指南进行查阅。
