概览
优势和特点
- 每通道可编程输出电流范围:300 mA,200 mA,100 mA,0 mA,25 mA,12.5 mA,6.25 mA 和 3.125 mA
- 2.1 V 至 VCC 灵活输出电源电压
- 灵活的单电源或双电源操作
- 保证 0.6 V 的最大电压差
- 每个输出通道独立供电
- 内部开关可切换到可选负电源
- 所有范围的全 16 位分辨率
- 保证工作温度范围 -40°C 至 125°C(H 级)
- 精密内部基准电压源(最大 VREF 温度系数为 10 ppm/°C)或外部基准电压源
- 模拟多路复用器监控电压和电流
- 通过 SPI 或专用引脚进行 A/B 切换
- 1.71 V 至 VCC 数字 I/O 电源
- 32 引脚引线框芯片级封装 (LFCSP)
产品详情
LTC2672-16是一个五通道、16位电流源、数模转换器(DAC),提供五个高度兼容的电流源输出,并保证在200mA时具有600mV压降。每个通道有八个可编程的电流范围,满量程输出高达300 mA。这些通道可以并联,可以对大电流进行超精细调节,或实现高达1.5 A的组合输出。每个输出通道都有一个专用的电源引脚。每个通道均可在2.1 V至VCC的范围内工作,内部开关可将任何输出连接到可选的负电源。LTC2672-16包括精密集成的1.25V基准电压源(最大值为10ppm/°C),并可选择使用外部基准电压源。三线串行接口兼容串行外设接口(SPI),可在低至1.71 V的逻辑电平和高达50 MHz的时钟频率下工作。
请注意,在本数据手册中,多功能引脚由整个引脚名称或引脚的单一功能指代,如 CS/LD。
应用
- 可调谐激光器
- 半导体光学放大器偏置
- 电阻加热器
- 电流模式偏置
类似器件 点击在参数搜索中查看所有
Part#
|
Resolution
|
Output Range
|
DAC INL (max)
|
DAC DNL (max)
|
Data Input Interface
|
---|---|---|---|---|---|
14
|
−60mA to 0mA, −60mA to 300mA, 100mA, 140mA, 150mA, 250mA, 300mA, 45mA, 55mA
|
1
|
1
|
SPI
|
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

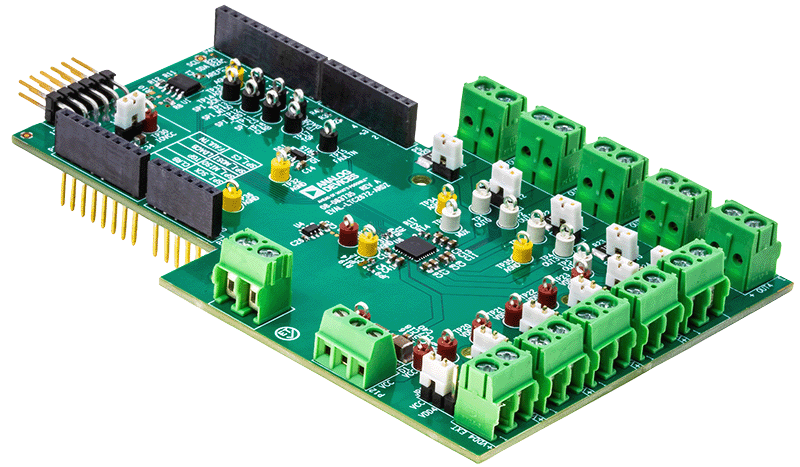

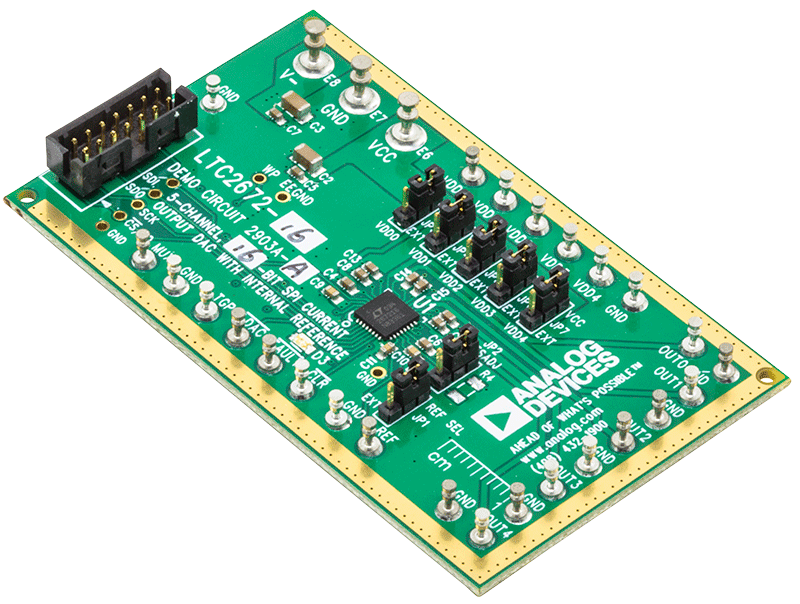

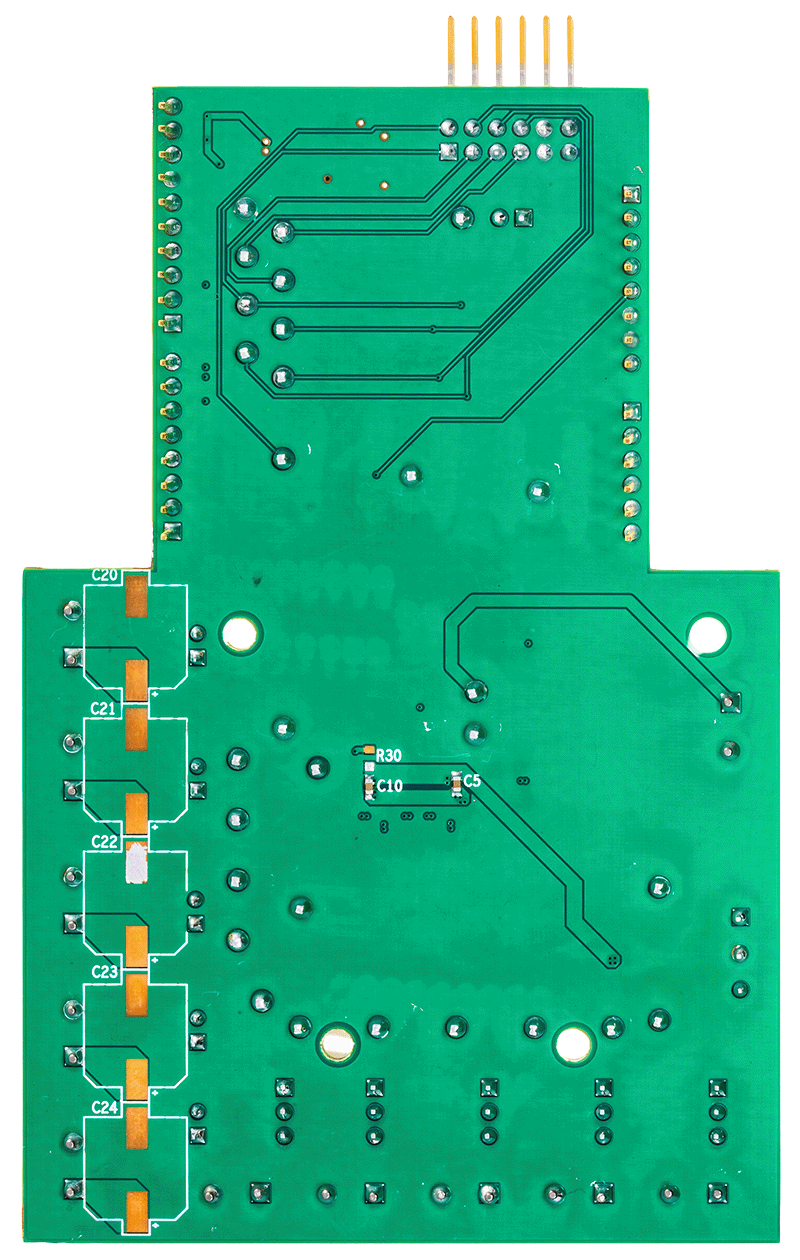

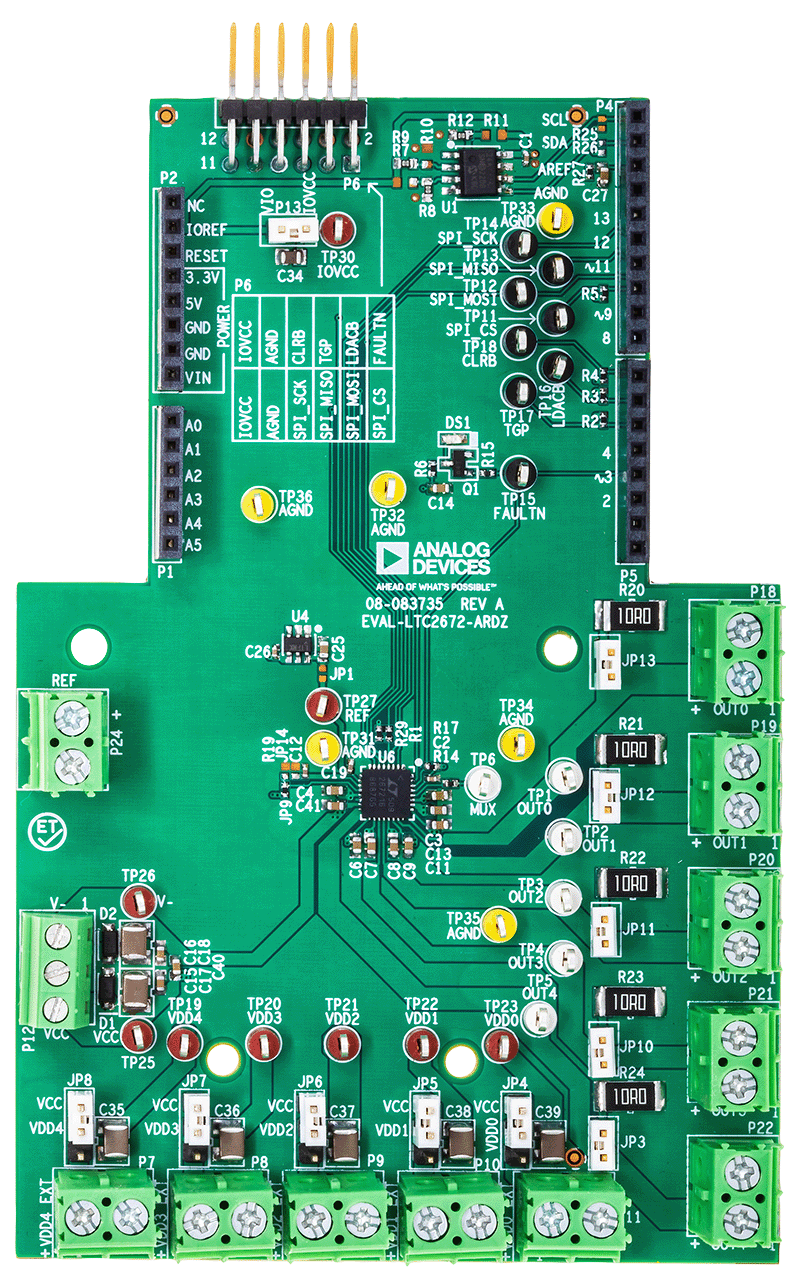

评估套件 (1)
