ADF4378

推荐用于新设计

具有集成 VCO 和确定性通用脉冲重定时器的微波宽带合成器

具有 SYSREF 重定时器的 800MHz 至 12.8GHz 整数 N PLL/VCO，适用于高性能数据转换器时钟应用

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输出频率范围：800MHz 至 12.8GHz
  • 抖动 = 18 fsRMS（集成带宽：100 Hz 至 100 MHz）
  • 抖动 = 27 fsRMS（ADC SNR 方法）
  • 宽带本底噪声：12 GHz 时为 -160 dBc/Hz
  • PLL 规格：
    • -239 dBc/Hz：归一化带内相位本底噪声
    • -147 dBc/Hz：归一化带内 1/f 噪声
    • 鉴相器频率达 500 MHz
    • 基准输入频率达 1 GHz
    • 典型 -100 dBc PFD 杂散
  • 基准输出延迟规格
    • 零件间标准偏差：3 ps
    • 温度漂移：0.03 ps/℃
    • 调整步长：<+/-0.1 ps
  • 多芯片输出相位对齐
  • 重新定时的 LVDS SYSREF 输出
  • 3.3V 和 5V 电源
  • 7 mm x 7 mm 48 引脚 LGA 封装

ADF4378 是一款高性能、超低抖动、整数 N 锁相环 (PLL)，具有集成压控振荡器 (VCO) 和系统电压源 (SYSREF) 重定时器，非常适合数据转换器和混合信号前端 (MxFE) 时钟应用程序。高性能 PLL 具有 −239 dBc/Hz：归一化带内相位本底噪声、超低 1/f 噪声以及高相位/频率检测器 (PFD) 频率，可实现超低带内噪声和集成抖动。ADF4378 的基本 VCO 和输出分频器可产生 800 MHz 至 12.8 GHz 的频率。ADF4378 集成了所有必需的电源旁路电容器，可节省紧凑板上的板空间。

对于多个数据转换器和 MxFE 时钟应用，通过对输出同步特性实现自动基准，对过程、电压和温度特性的输出延迟实现匹配的基准，并对输出延迟调整功能特性实现低于 ±0.1 ps 的无抖动基准，ADF4378 简化了其他时钟解决方案所需的时钟对齐和校准程序。

通用脉冲重定时器功能可实现 SYSREF、SYNC 和多芯片同步 (MCS) 架构的可预测且精确的多芯片时钟和脉冲对齐。通过将 ADF4378 与分配基准和 SYSREF 信号对的集成电路 (IC) 配对，支持 JESD204B 和 JESD204C 子类 1 解决方案。脉冲重定时器功能允许广泛分布的 SYSREF 仅满足较慢的基准频率时序而不是更严格的输出时钟时序，从而简化了系统设计。串行外设接口 (SPI) 可选电流模式逻辑 (CML)/低电压正/伪发射极耦合逻辑 (LVPECL) 或低压差分信号 (LVDS)，SYSREF 输入和 LVDS SYSREF 输出允许 CML 到 LVDS 信号转换，这简化了各种转换器的时钟和 SYSREF 对齐。脉冲重定时器功能还可与其他 IC 的收发器 MCS 信号和 SYNC 信号一起使用。

应用

  • 高性能数据转换器和 MxFE 时钟
  • 无线基础设施（MC-GSM、5G）
  • 测试和测量
  • 具有集成数据转换器的 FPGA
ADF4378
具有集成 VCO 和确定性通用脉冲重定时器的微波宽带合成器
ADF4378 Functional Block Diagram ADF4378 Pin Configuration ADF4378 Chip
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 2

硬件生态系统

部分模型 产品周期 描述
线性稳压器 4
ADM7150
推荐用于新设计 800 mA、超低噪声/高 PSRR LDO
ADM7151
推荐用于新设计 800 mA、超低噪声/高 PSRR 可调 V out LDO
LT3041
推荐用于新设计 具有 VIOC 的 20 V、1 A、超低噪声、超高 PSRR 线性稳压器
LT3045
推荐用于新设计 20V、500mA、超低噪声、超高 PSRR 线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADF4378

凭据具有集成 VCO 和确定性通用脉冲重定时器的 ADF4378 微波宽带合成器

立即购买 更多内容

特性和优点

  • 独立板，包括具有集成 VCO、环路滤波器、USB 接口、板载基准振荡器、传播延迟校准路径和电压稳压器的 ADF4378 频率合成器
  • 可以利用基于 Windows® 的软件通过 PC 来控制频率合成器功能
  • 由外部 6V 电源供电

产品详情

EV-ADF4378SD1Z 可评估 ADF4378 频率合成器（具有适用于锁相环 (PLL) 的集成压控振荡器 (VCO)）的性能。图 1 显示了 EV-ADF4378SD1Z 的照片。EV-ADF4378SD1Z 包含 ADF4378 频率合成器，具有集成的 VCO、USB 接口、电源连接器、板载基准振荡器、传播延迟校准路径和微缩版本 A (SMA) 连接器。这些输出与 50Ω 传输线路交流耦合，使其输出适用于驱动 50Ω 阻抗的仪表。EV-ADF4378SD1Z 需要 SDP-S 板（套件不提供）。凭借 ACE 软件，SDP-S 可对 EV-ADF4378SD1Z 进行软件编程。

ADF4378 频率合成器的完整规格可在 ADI 公司提供的 ADF4378 数据手册中找到，使用 EV-ADF4378SD1Z 评估板时，必须结合本用户指南进行查阅。
EVAL-ADF4378
凭据具有集成 VCO 和确定性通用脉冲重定时器的 ADF4378 微波宽带合成器

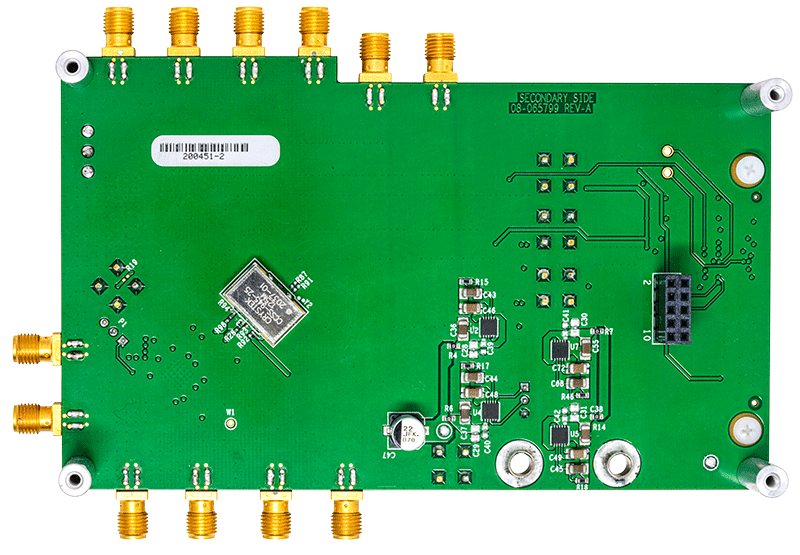

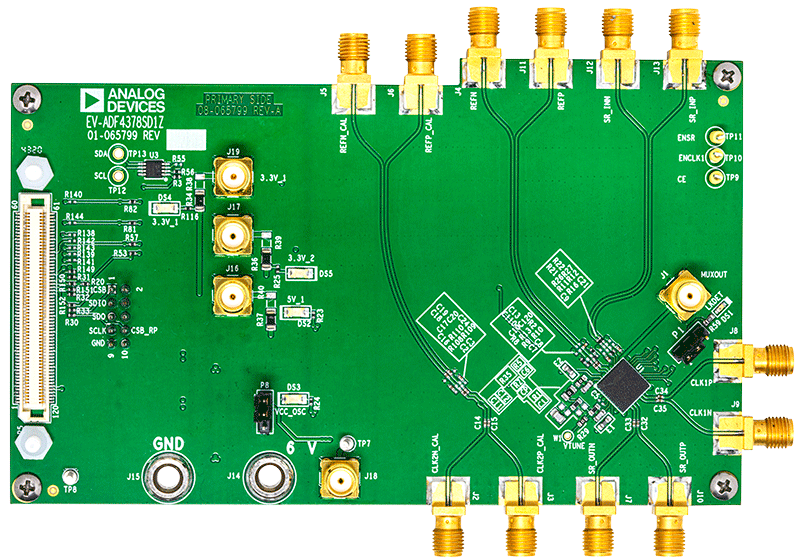

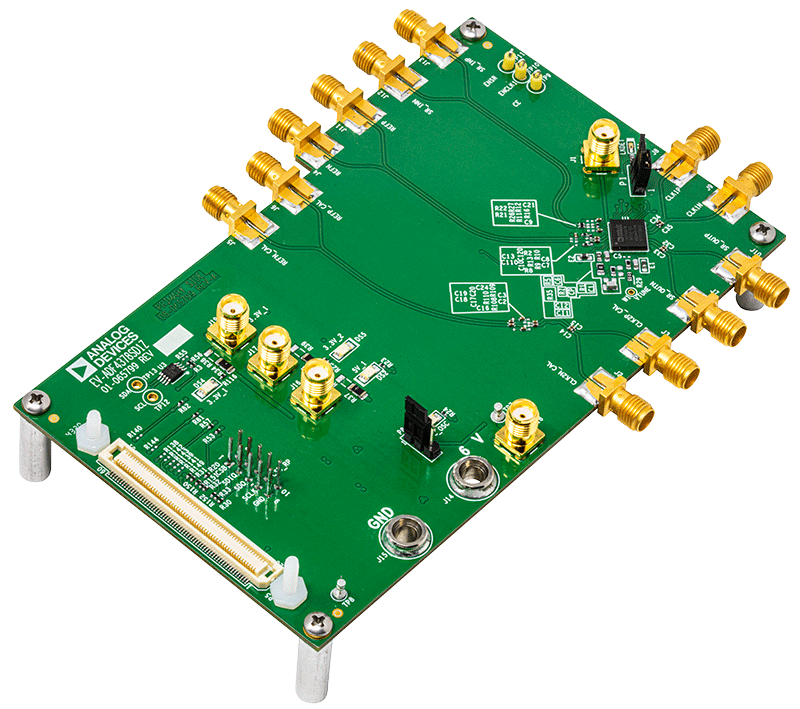

ADF4378SD1Z Evaluation Board - Angle ADF4378SD1Z Evaluation Board - Top ADF4378SD1Z Evaluation Board - Bottom
