ADES1756
推荐用于新设计14 通道高压数据采集系统
- 产品模型
- 2
概述
- 65V 工作电压
- 超低功耗工作
- 关断模式：2μA
- 冗余 ADC 和比较器 (COMP) 采集
- 同步电池和母线电压采集
- 14 电池电压测量通道
- 2.2mV/5mV/10mV 精度（-40°C 至 +105°C）
- 1.8mV 精度（+5°C 至 +65°C）
- 14 个电池平衡开关
- >300mA 软件可编程平衡电流
- 与单个电池定时器自动平衡
- 通过电池电压自动平衡
- 紧急放电模式
- 温度、电压或 GPIO 的六个可配置的辅助输入
- 集成裸片温度测量
- 自动热保护
- 可热插拔，无需外部保护
- 可单独配置的安全警报
- 过压、欠温故障
- 欠压、欠温故障
- 1 单元不匹配警报
- UART、双 UART 接口
- 电池管理 UART 协议
- 菊花链最多 32 个套件
- 用于实现更高电气隔离的电感
- 高达 2Mbps 的波特率（自动检测）
- 每个套件 1.5μs 传播延迟
- 数据包错误检查 (PEC)
- I2C 控制器
- 可配置的硬件警报接口
- 32 位唯一设备 ID
ADES1754/ADES1755/ADES1756 是灵活的数据采集系统，用于管理高压和低压电池模块。该系统可以在 162μs 内使用完全冗余的测量引擎测量 14 个电池电压以及六个温度或系统电压测量的组合，或者在 99μs 内仅使用 ADC 测量引擎执行所有输入。14 个用于电池平衡电流的内部平衡开关的额定电流大于 300mA，支持广泛的内置诊断。最多可通过菊花链连接 32 个设备来管理 448 个电池并监控 192 个温度。
在 65V 共模范围内对 -2.5V 至 +5V 范围内的电池和母线电压进行差分测量，精度典型值为 100μV。如果启用采样，每个通道最多可对 128 个测量值进行内部平均，分辨率为 14 位，并与数字后处理 IIR 滤波相结合，以提高抗噪能力。
如果发生热过载，该系统可以通过测量其自身的芯片温度来自行关闭。该系统使用 ADI 公司的电池管理 UART 协议来实现稳定的通信，并支持用于外部设备控制的 I2C 控制器接口。该系统经过优化，可通过嵌入式通信和硬件警报接口支持内部诊断和快速警报通信的精简功能集。
应用
- 住宅电池存储系统
- 高压电池组
- 备用电池系统 (UPS)
- 超级电容系统 < 锂离子电池供电工具
- 电动汽车充电
参考资料
数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADES1756GCB/V+ | 64-LQFP-10X10X1.4 | ||
| ADES1756GCB/V+T | 64-LQFP-10X10X1.4 |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
评估套件

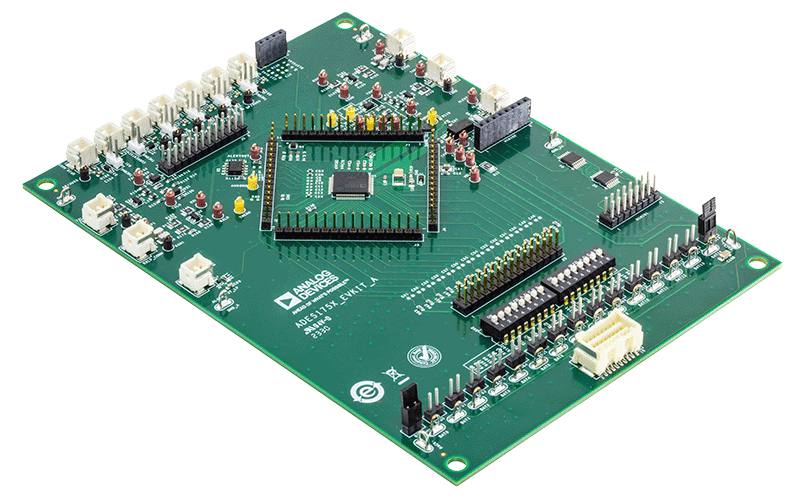

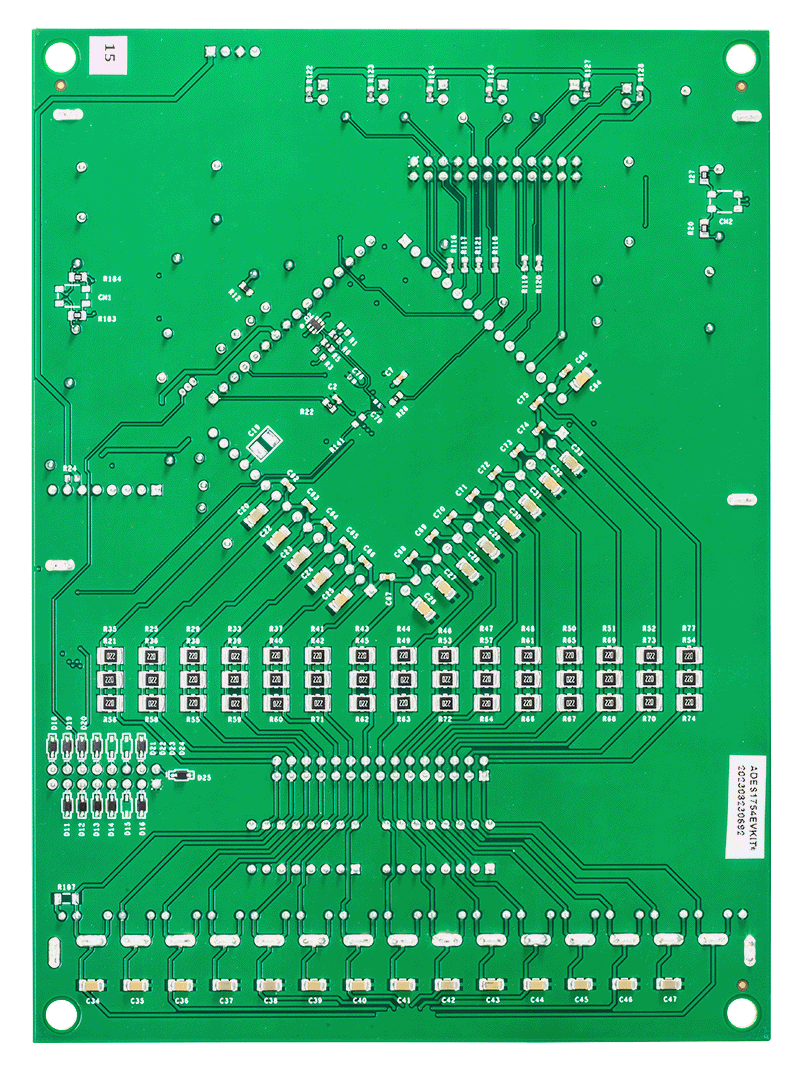

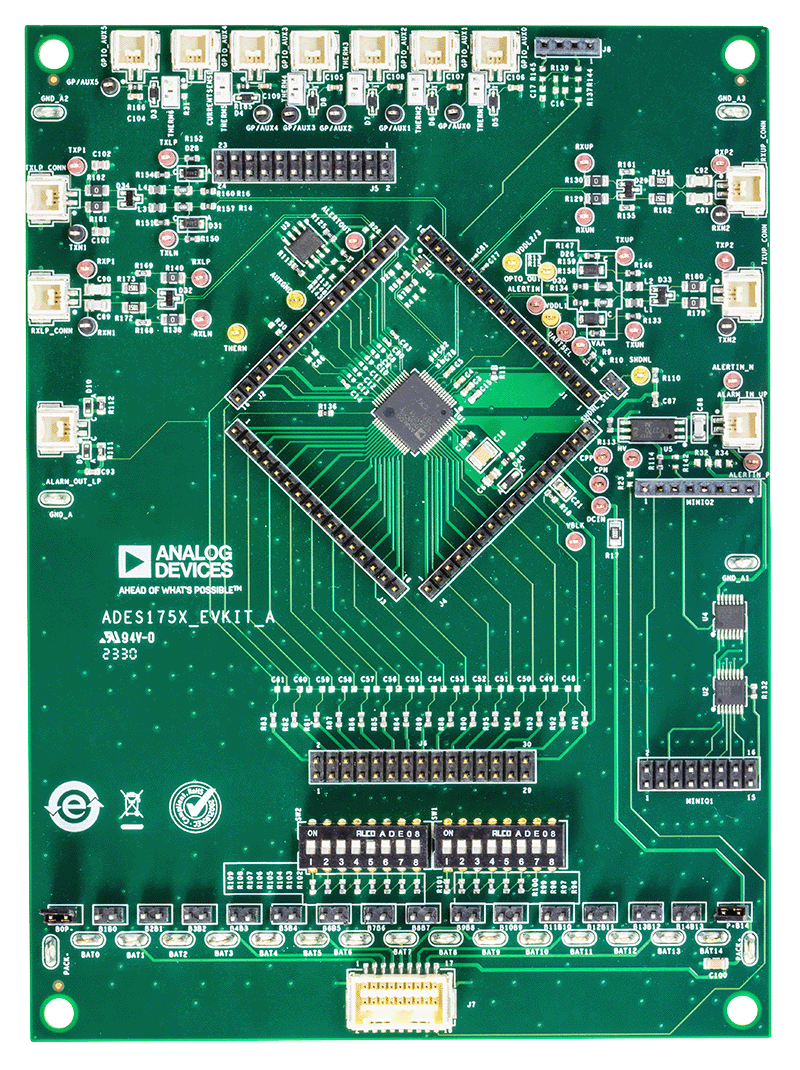

ADES1754/ADES1755/ADES1756 14 通道电池组监控系统评估板
