ADAQ8088

量产

具有增益和 ADC 驱动器的双路、差分、低通滤波器 µModule

数据手册 (Rev. C) 产品选型表
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 双通道差分输入/输出
  • 集成的 36 MHz、8 极点低通滤波器
  • 低功耗
    • 3 V 电源时为 213 mW（典型值）
  • 2 个集成的全差分 ADC 驱动器
  • 84 球、6 mm × 12 mm CSP_BGA 封装，球间距为 0.8 毫米
  • 30 dB 最大差分增益
    • 可调至最低 14 dB
    • 增益误差：±0.2 dB
    • 增益漂移：0.01 dB/°C（典型值）
  • 2.7 V 至 3.3 V 电源电压范围
  • 工作温度范围：−40°C 至 +85°C
  • 内置电源去耦电容器
ADAQ8088
具有增益和 ADC 驱动器的双路、差分、低通滤波器 µModule
ADAQ8088 Functional Block Diagram ADAQ8088 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADAQ8088

评估 ADAQ8088 ，它是具有增益和 ADC 驱动器的双路、差分、低通滤波器 µModule

立即购买 更多内容

特性和优点

  • 集成了 3 个通用信号处理和调节模块、一个前置放大器、一个 8 极滤波器和一个 ADC 驱动器，以支持各种解调器应用
  • 无需外部组件，即可正常运转

产品详情

EVAL-ADAQ8088EBZ 评估 ADAQ8088，需要 2.7 V 至 3.3 V 电源才能正常工作。EVAL-ADAQ8088EBZ 通过超小型 A (SMA) 连接器 (Jx) 接受基带差分同相/正交 (I/Q) 输入，并通过 SMA 输出连接器，驱动流水线模数转换器 (ADC)。EVAL-ADAQ8088EBZ 包含 ADAQ8088 µModule，它是双通道模拟系统封装 (SIP)，集成了三个通用信号处理和调节模块，以支持各种解调器应用和数据采集应用。该套件集成了所有有源和无源组件，以在 I/Q 解调器的输出与模数转换器 (ADC) 的输入之间形成完整的信号链。有关 ADAQ8088 的完整详细信息，请参阅 ADAQ8088 数据手册，在使用 EVAL-ADAQ8088EBZ 时，必须同时参阅该数据手册和本用户指南。

EVAL-ADAQ8088
评估 ADAQ8088 ，它是具有增益和 ADC 驱动器的双路、差分、低通滤波器 µModule

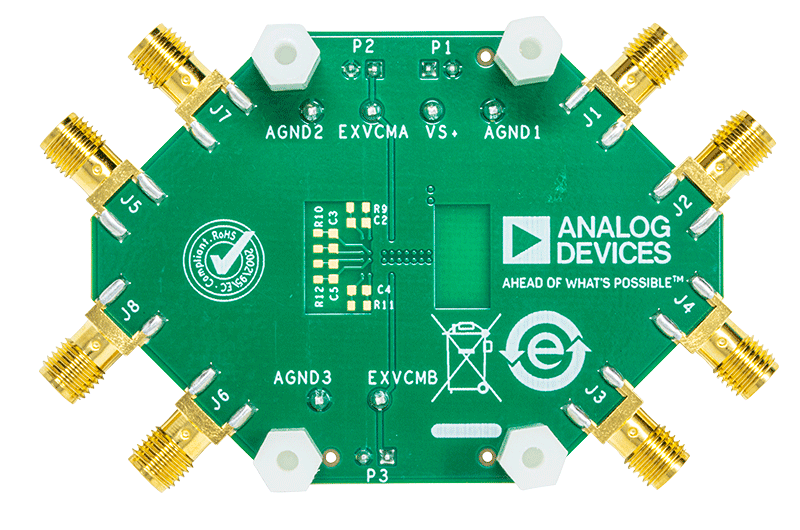

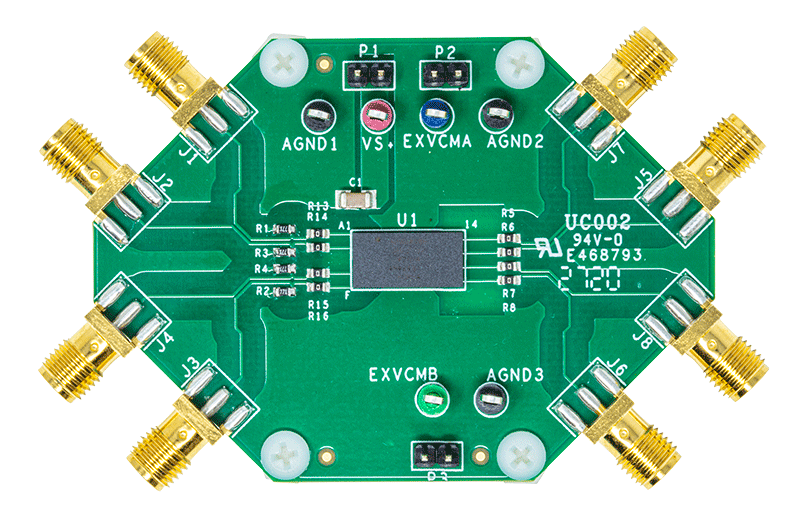

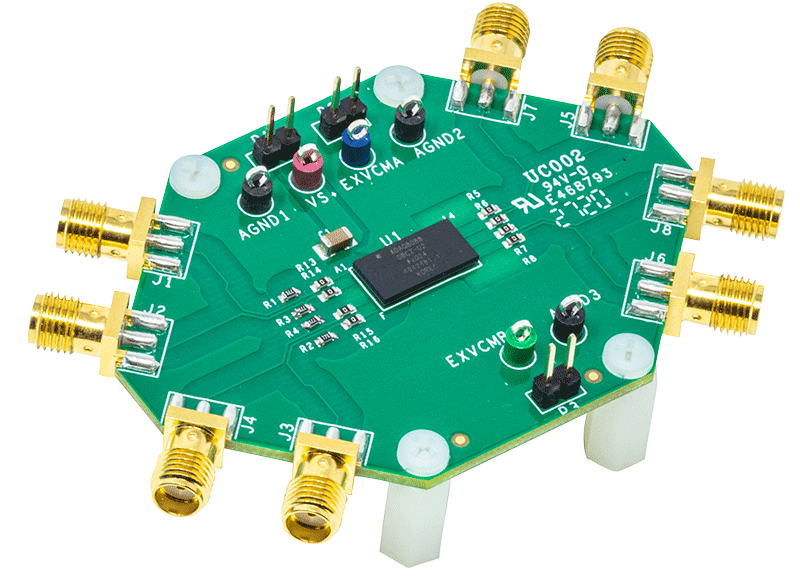

ADAQ8088 Evaluation Board ADAQ8088 Evaluation Board - Top View ADAQ8088 Evaluation Board - Bottom View

最新评论

3 年前
请问ADAQ8088这款VGA是如何实现增益调整的
