AD8417-2

推荐用于新设计

1 mm × 1.9 mm WLCSP，高共模，双向，零漂移，电流检测放大器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 失调偏移为 0.1 μV/°C（典型值）
  • 整个温度范围下的电压偏移最大为 ±400 μV
  • 2.7 V 至 5.5 V 电源工作范围
  • 包含电磁干扰 (EMI) 滤波器
  • 高共模输入电压范围
    • −2 V 至 +42 V（连续）
  • 初始增益 = 60 V/V
  • 宽工作温度范围：−40°C 至 +125°C
  • 双向操作
  • 双通道，采用小型 1 mm x 1.9 mm WLCSP 封装
  • 共模抑制比 (CMRR)：86 dB，直流至 10 kHz

AD8417-2是一款高电压、高分辨率双通道电流检测放大器。其初始增益为60 V/V，在整个温度范围内的最大增益误差为±0.3%。AD8417-2能够通过分流电阻器进行双向电流测量，适合各种应用，包括电机控制、电源管理和电磁阀控制。

在−40°C至+125°C的整个温度范围内，AD8417-2都能提供出色的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 μV/°C。该器件集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±200 μV。

AD8417-2提供小型10引脚1 mm × 1.9 mm WLCSP封装。与典型的单通道电流检测放大器相比，该器件所需的电路板面积更小，从而能够在不影响性能的情况下增加通道密度。

应用

  • 下列应用中的高端电流检测：
    • 电机控制
    • 电磁阀控制
    • 电源管理
  • 低端电流检测
  • 诊断保护
相关器件
产品型号 说明
AD8205 电流检测放大器，增益 = 50
AD8206 电流检测放大器，增益 = 20
AD8207 高精度电流检测放大器，增益 = 20
AD8210 高速电流检测放大器，增益 = 20
AD8417 高精度电流检测放大器，增益 = 60
AD8418 高精度电流检测放大器，增益 = 20

AD8417-2
1 mm × 1.9 mm WLCSP，高共模，双向，零漂移，电流检测放大器

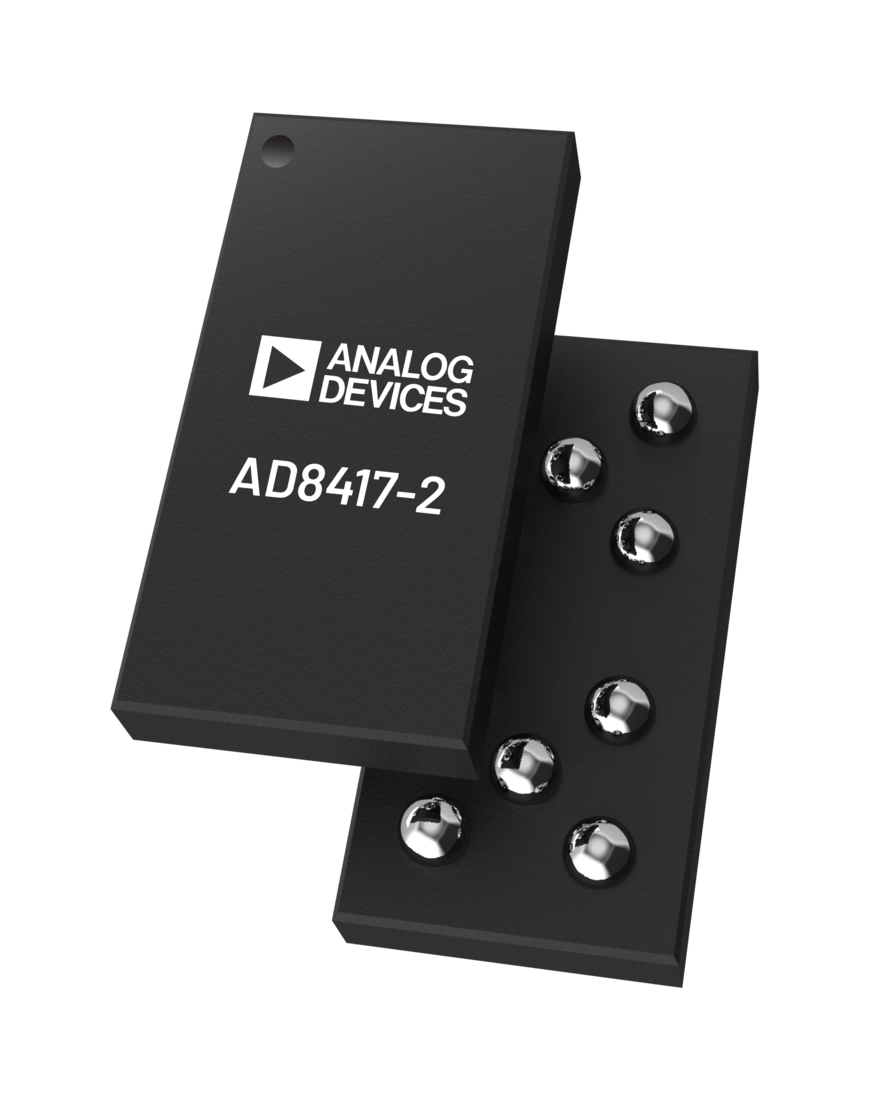

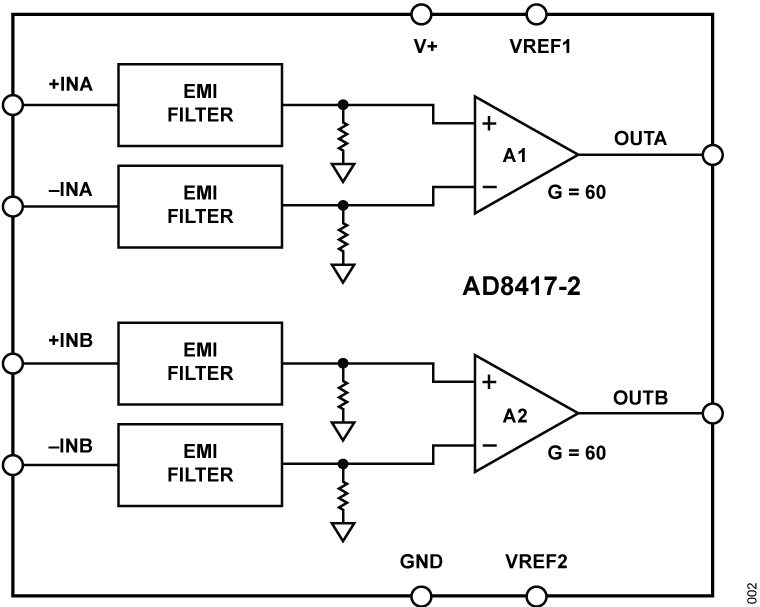

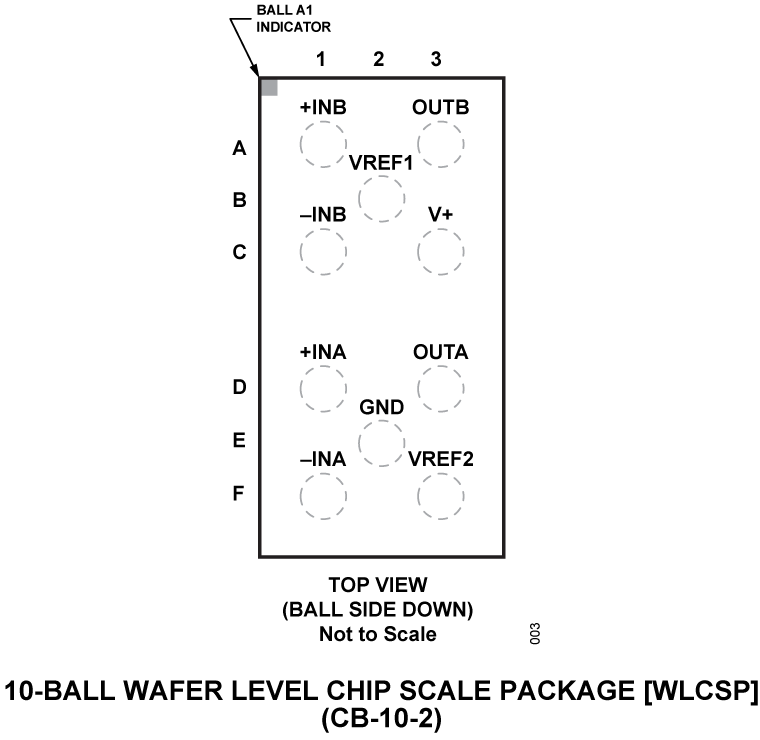

AD8417-2 Functional Block Diagram AD8417-2 Pin Configuration AD8417-2 Chip Image
