AD8418

双向、零漂移、电流检测放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 失调漂移:0.1 μV/°C(典型值)
  • 电压失调:±400 μV(最大值,全温度范围)
  • 电源工作范围:2.7 V至5.5 V
  • 集成电磁干扰(EMI)滤波器
  • 高共模输入电压范围
    工作范围:−2 V至+70 V
    耐压范围:-4 V至+85 V
  • 初始增益 = 20 V/V
  • 宽工作温度范围:
    −40°C至+125°C
  • 双向操作
  • 提供8引脚SOIC和8引脚MSOP
  • 共模抑制比(CMRR): 86 dB,直流至10 kHz
  • 通过汽车应用认证
更多细节
show more Icon
AD8418是一款高压、高分辨率分流放大器。设定初始增益为20 V/V,在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可以直接与任何典型转换器连接。AD8418在输入共模电压处于−2 V至+70 V范围时,具有出色的输入共模抑制性能;它能够在分流电阻上进行双向电流的测量,适合各种汽车和工业应用,包括电机控制、电池管理和电磁阀控制等。

在−40°C至+125°C的整个温度范围内,AD8418都能提供极佳的性能。它采用零漂移内核,在整个工作温度范围和共模电压范围内,失调漂移典型值为0.1 μV/°C。AD8418完全符合汽车应用规范,集成EMI滤波器和专利电路,在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±200 μV。AD8418提供8引脚MSOP和SOIC两种封装。

应用

  • 高端电流检测:
    电机控制
    电磁阀控制
    电源管理
  • 低端电流检测
  • 诊断保护

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD8418BRMZ
  • HTML
  • HTML
AD8418BRMZ-RL
  • HTML
  • HTML
AD8418WBRMZ
  • HTML
  • HTML
AD8418WBRMZ-RL
  • HTML
  • HTML
AD8418WBRZ
  • HTML
  • HTML
AD8418WBRZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 8, 2016

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

8月 31, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 8, 2016

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

8月 31, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

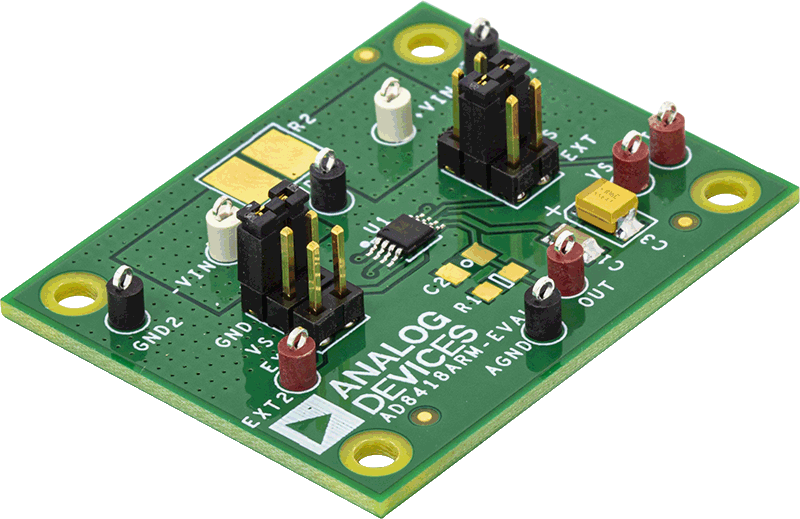

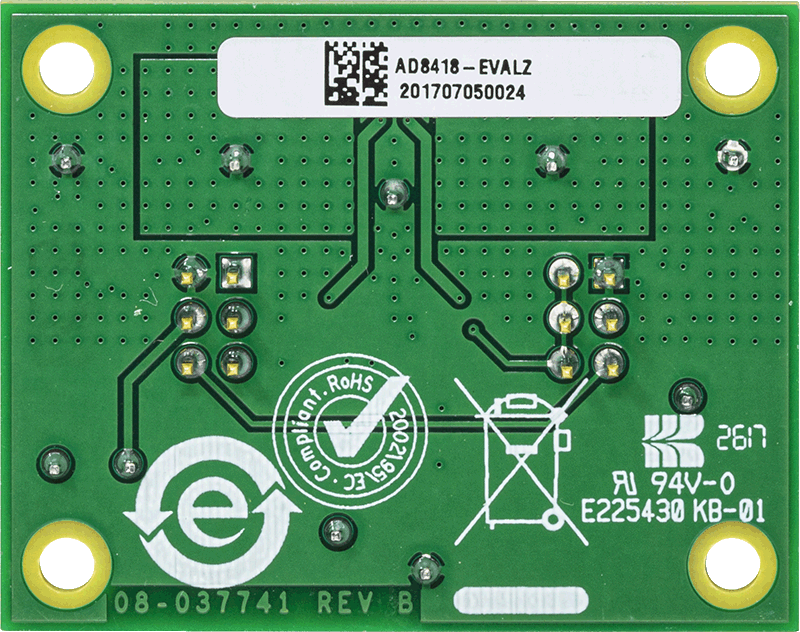

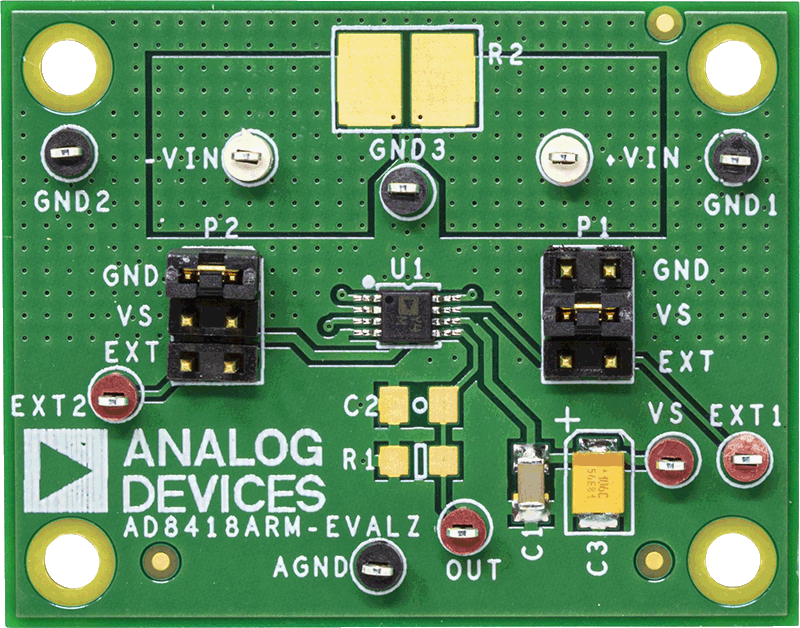

EVAL-AD8418

AD8418 评估板

zoom

EVAL-AD8418

AD8418 评估板

AD8418 评估板

特性和优点

  • 可实现快速试验板试验/原型制作
  • 可轻松配置为单向或双向操作
  • 内置电流检测电阻
  • 可轻松连接至测试设备

产品详情

AD8418-EVALZ设计用于评估电流检测放大器。可实现快速试验板试验/原型制作,以及轻松地配置为单向或双向操作。 AD8418-EVALZ支持采用MSOP封装的AD8418。

AD8418 数据手册应配合本评估板用户指南文档一起使用。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
